Пилотные гидролинии (3-3) — HITACHI ZX55UR

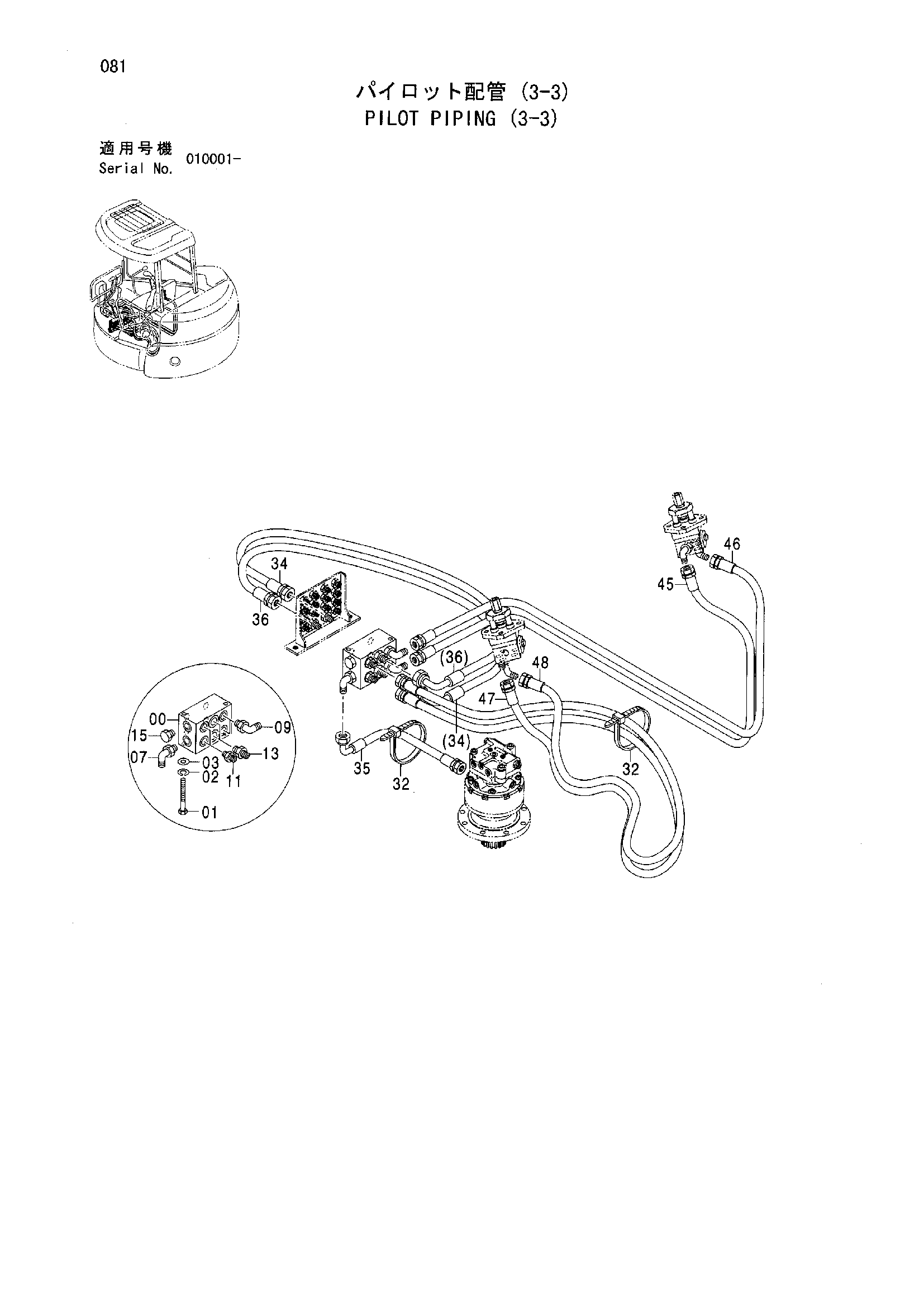

Заводская схема «Пилотные гидролинии (3-3)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094178 | Коллектор | 1 |
| 01 | J960890 замена: J900890 | Болт | 2 |
| 01 | J900890 | Болт | 2 |
| 02 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | J253108 замена: A590108 | Плоская шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4434981 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4042031 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 2 |
| 34 | 4477749 | Шланг (AM) | 1 |
| 35 | 4477750 | Шланг (AS) | 1 |
| 36 | 4477751 | Шланг (MT) | 1 |
| 45 | 4477760 | Шланг (RP) | 1 |
| 46 | 4477761 | Шланг (FT) | 1 |
| 47 | 4477762 | Шланг (LP) | 1 |
| 48 | 4477763 | Шланг (LT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
