Стрела датчик — HITACHI ZX55UR

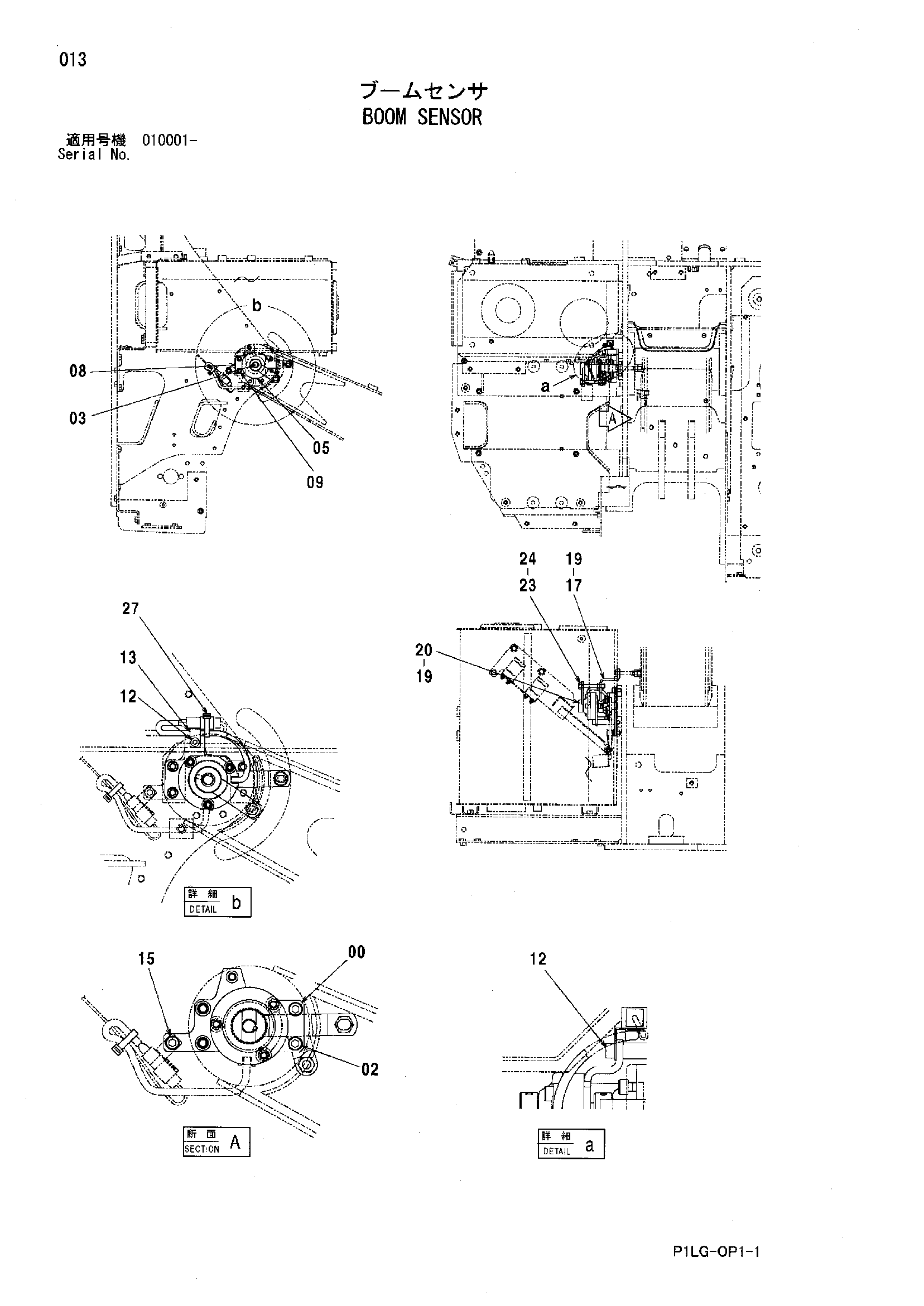

Заводская схема «Стрела датчик» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082620 | Сиденье | 1 |
| 02 | J771020 замена: J781020 | Болт с внутренним шестигранником | 2 |
| 02 | J781020 | Болт с внутренним шестигранником | 2 |
| 03 | 4451098 | Датчик угла | 1 |
| 03 | 4483139 | Датчик угла | 1 |
| 05 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 05 | J780820 | Болт с внутренним шестигранником | 3 |
| 08 | 8094696 | Сиденье | 1 |
| 09 | J781080 | Болт с внутренним шестигранником | 2 |
| 12 | M340845 | Болт с внутренним шестигранником | 1 |
| 13 | 4257159 | Кронштейн | 1 |
| 15 | J771020 замена: J781020 | Болт с внутренним шестигранником | 1 |
| 15 | J781020 | Болт с внутренним шестигранником | 1 |
| 17 | 8079357 | Рычаг | 1 |
| 19 | M040612 | Установочный винт | 2 |
| 20 | 9754379 | Рычаг | 1 |
| 20 | 9761846 | Рычаг | 1 |
| 23 | M211080 замена: J901080 | Болт | 1 |
| 23 | J901080 | Болт | 1 |
| 24 | J231210 замена: J950010 | Гайка | 2 |
| 24 | J950010 | Гайка | 2 |
| 27 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
