Навес — HITACHI ZX55UR

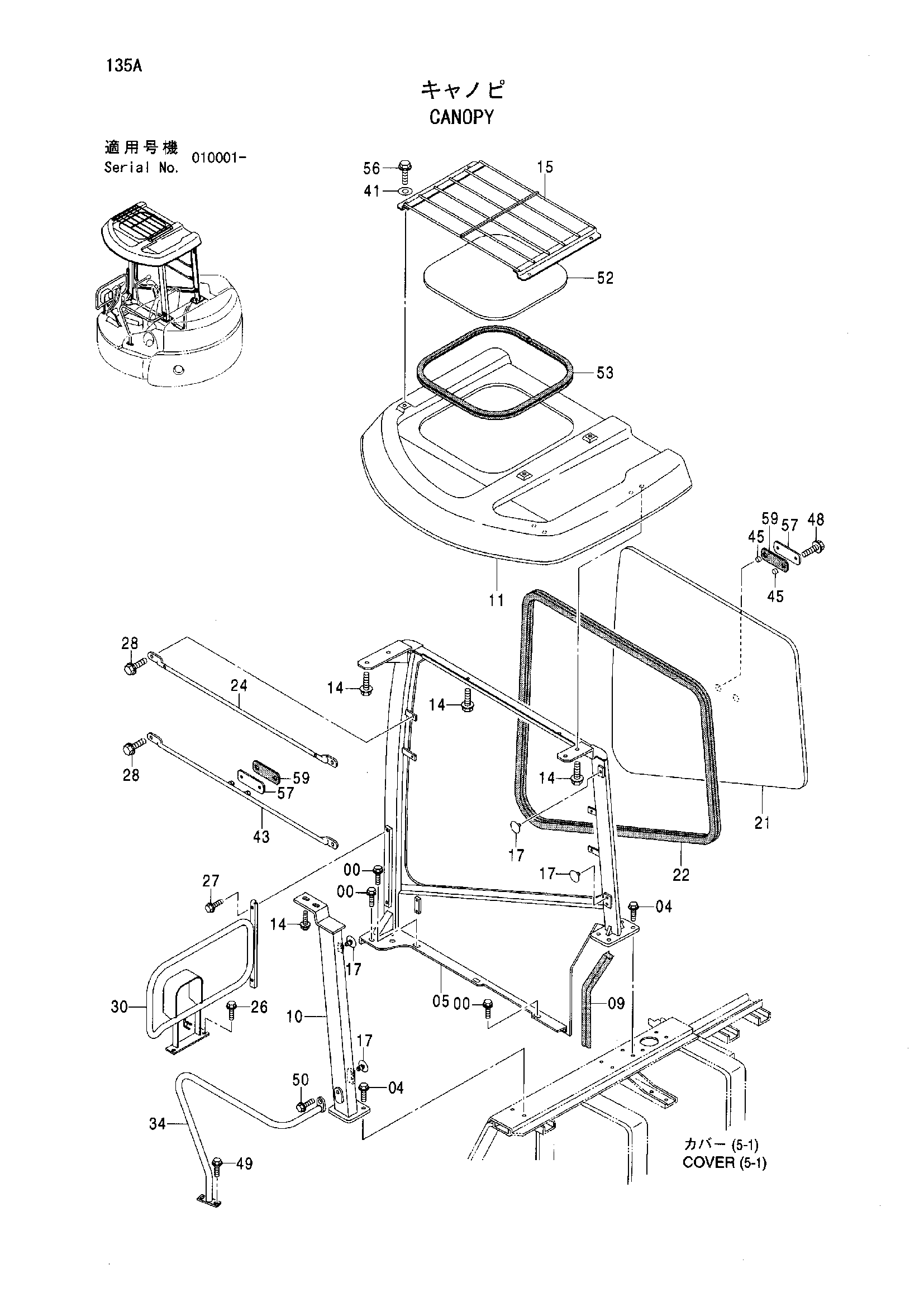

Заводская схема «Навес» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J051030	Болт с шайбой	3
00	J271030 замена: J901030	Болт с шайбой	3
00	J271030 замена: J222010	Болт с шайбой	3
04	J051240	Болт с шайбой	6
04	J271240 замена: J901240	Болт с шайбой	6
04	J271240 замена: J222012	Болт с шайбой	6
05	6019581	Рама	1
09	4404410	Резиновое уплотнение	1
10	8081883	Поле	1
11	4403454	Рооф	1
14	J061025	Болт с шайбой	8
14	J281020 замена: J901020	Болт с шайбой	8
14	J281020 замена: 4486055	Болт с шайбой	8
15	8072759	Защитный кожух	1
17	4484294	Пробка	6
21	4403482	Пластина	1
22	4403676	Уплотнитель	1
24	3082770	Защитный кожух	1
26	J051030	Болт с шайбой	2
26	J271030 замена: J901030	Болт с шайбой	2
26	J271030 замена: J222010	Болт с шайбой	2
27	J051020	Болт с шайбой	2
27	J271016 замена: J901016	Болт с шайбой	2
27	J271016 замена: J222010	Болт с шайбой	2
28	J090816	Болт с шайбой	4
28	J260816 замена: J900816	Болт с шайбой	4
28	J260816 замена: A590108	Болт с шайбой	4
30	7041080	Стойка	1
34	8087316	Стойка	1
41	J253108 замена: A590108	Плоская шайба	4
41	A590108	Плоская шайба	4
43	8073869	Защитный кожух	1
45	4338217	Проставка	2
48	J080820	Болт с шайбой	2
48	J260820 замена: J900820	Болт с шайбой	2
48	J260820 замена: A590108	Болт с шайбой	2
49	J051030	Болт с шайбой	2
49	J271030 замена: J901030	Болт с шайбой	2
49	J271030 замена: J222010	Болт с шайбой	2
50	J051020	Болт с шайбой	1
50	J271016 замена: J901016	Болт с шайбой	1
50	J271016 замена: J222010	Болт с шайбой	1
52	4424021	Пластина	1
53	4422314	Уплотнитель	1
56	J090620	Болт с шайбой	4
56	J260616 замена: J900616	Болт с шайбой	4
56	J260616 замена: A590106	Болт с шайбой	4
57	4434416	Пластина	2
59	4434418	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
