Монитор детали — HITACHI ZX55UR

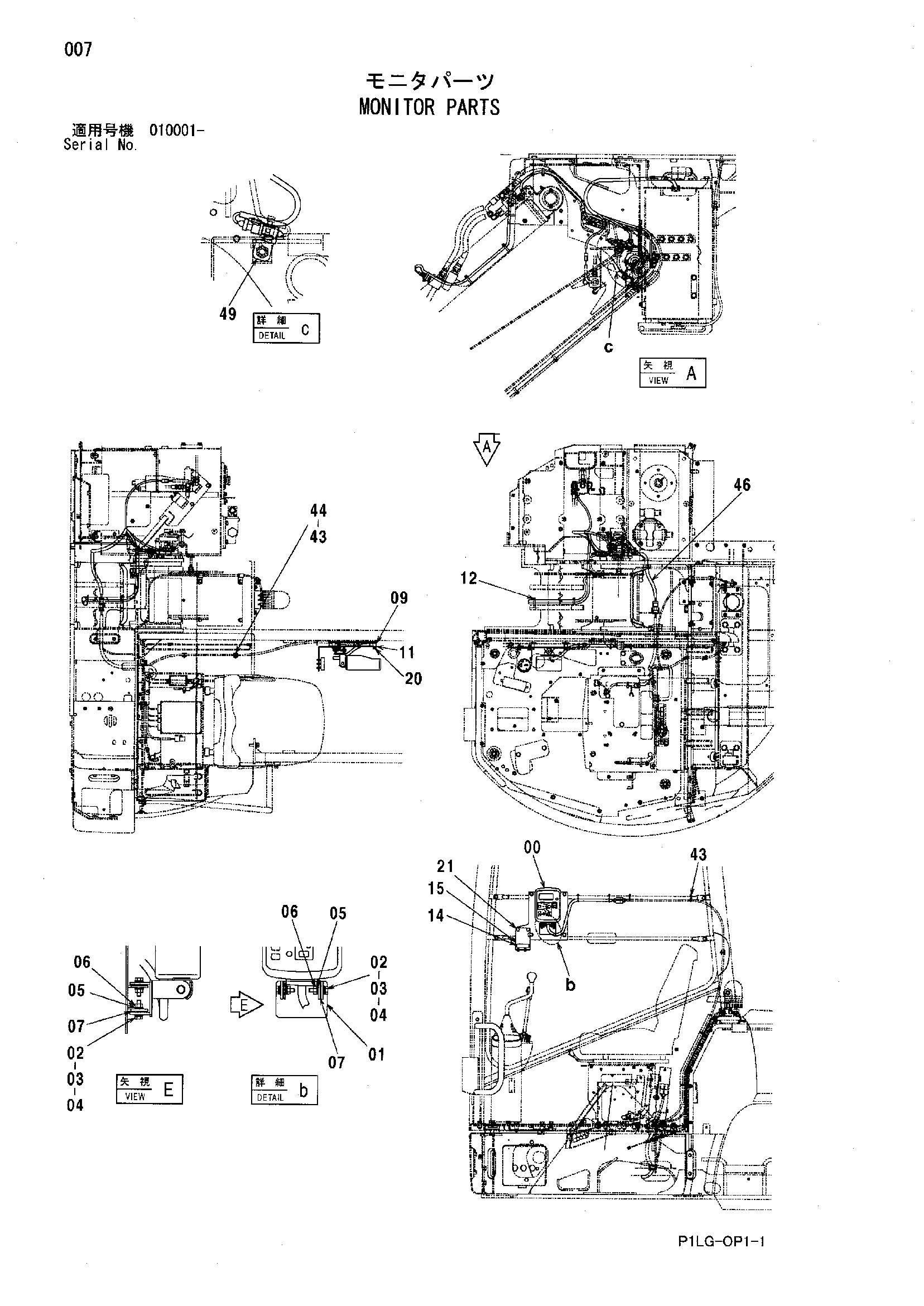

Заводская схема «Монитор детали» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476355 | Монитор | 1 |
| 01 | 8080402 | Кронштейн | 1 |
| 02 | J870625 замена: J900625 | Болт | 4 |
| 02 | J900625 | Болт | 4 |
| 03 | J250006 | Плоская шайба | 8 |
| 04 | J251006 | Пружинная шайба | 4 |
| 05 | 4340354 | Пружина диск | 8 |
| 06 | 4045245 | U-образная гайка | 4 |
| 07 | 4279721 | Пластина фрикционный | 4 |
| 09 | 4438432 | Седло винта | 2 |
| 11 | 8080401 | Кронштейн | 1 |
| 12 | 4055311 | Ленточный зажим | 20 |
| 14 | 4475524 | Уровень | 1 |
| 15 | 4486346 | Кронштейн | 1 |
| 20 | J260830 | Болт с шайбой | 4 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J260816 | Болт с шайбой | 2 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 43 | 4289708 | Зажим | 9 |
| 44 | 4289709 | Опора | 5 |
| 46 | 1030978 | Жгут проводов | 1 |
| 46 | 3100506 | Жгут проводов | 1 |
| 49 | 4610592 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
