Гидролинии рабочего оборудования [смещаемый стрела][скольжение рукоять] — HITACHI ZX55UR

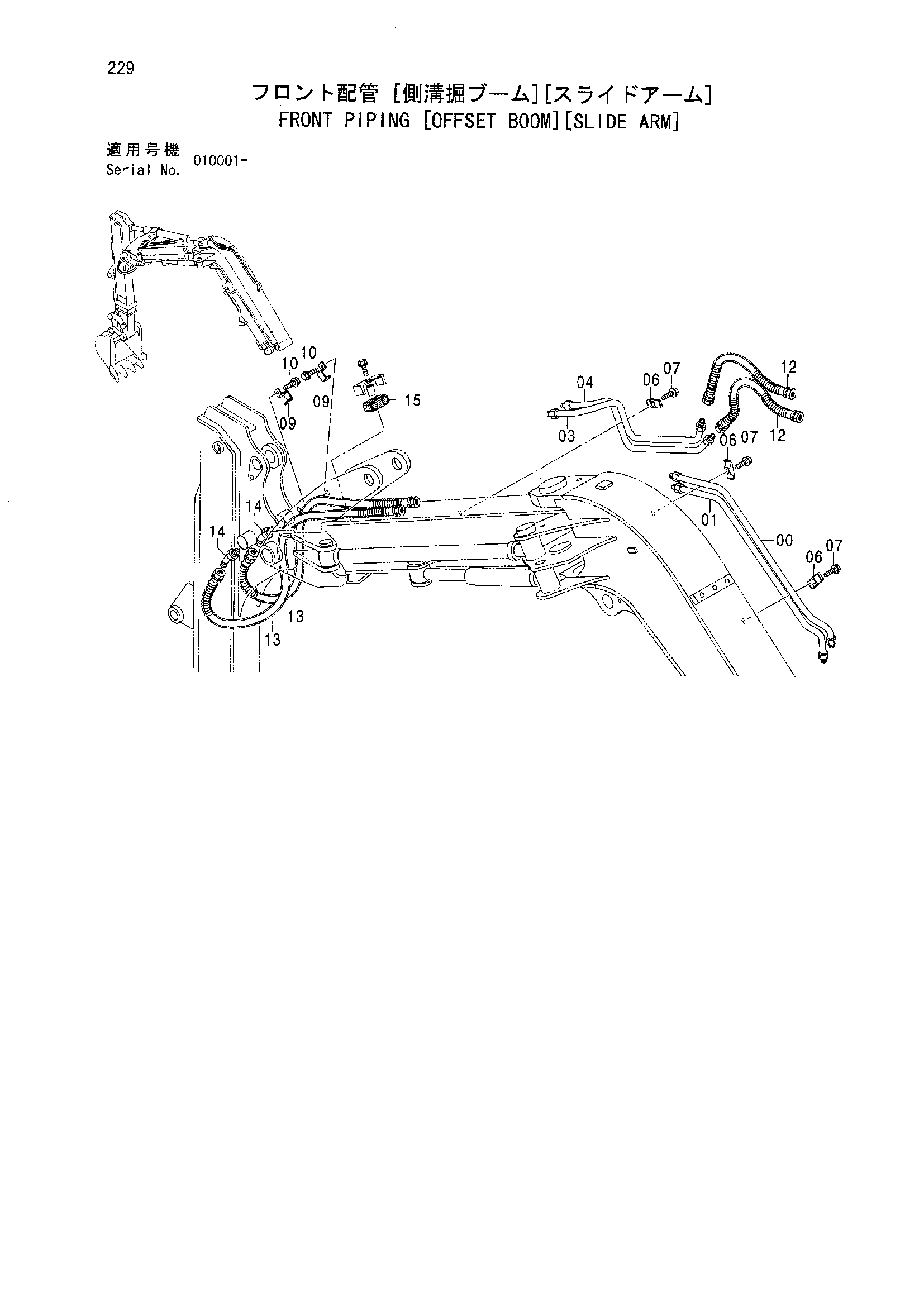

Заводская схема «Гидролинии рабочего оборудования [смещаемый стрела][скольжение рукоять]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования [смещаемый стрела][скольжение рукоять] HITACHI ZX55UR](/catalog-drawings/bf/bf3c366a-89a0-44f5-adda-83862d7fde7c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087724 | Трубка | 1 |
| 01 | 8087723 | Трубка | 1 |
| 03 | 8081542 | Трубка | 1 |
| 04 | 8081543 | Трубка | 1 |
| 06 | 4354753 замена: 4189858 | Хомут трубки | 4 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | J051050 | Болт с шайбой | 4 |
| 07 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 07 | J271050 замена: J222010 | Болт с шайбой | 4 |
| 09 | 4457299 | Хомут | 2 |
| 10 | J050820 | Болт с шайбой | 2 |
| 10 | J780820 | Болт с внутренним шестигранником | 2 |
| 12 | 4426427 | Шланг | 2 |
| 13 | 4458206 | Шланг | 2 |
| 14 | 4173018 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4452388 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
