Гидролинии отвала PAT — HITACHI ZX55UR

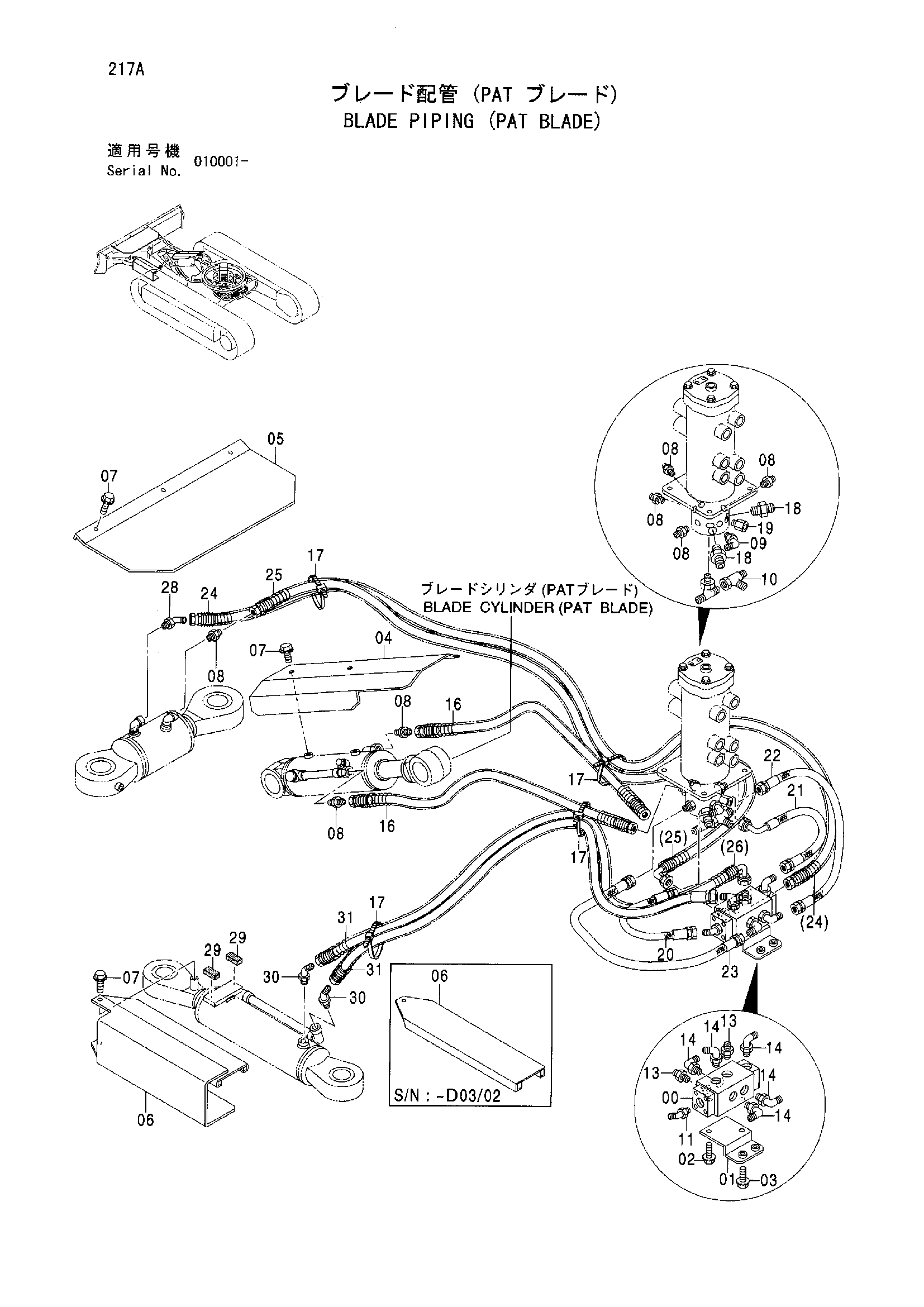

Заводская схема «Гидролинии отвала PAT» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4417343	Клапан селектор	1
01	9754974	Кронштейн	1
02	J051020	Болт с шайбой	2
02	J271020 замена: J901020	Болт с шайбой	2
02	J271020 замена: J222010	Болт с шайбой	2
03	J051030	Болт с шайбой	2
03	J271025 замена: J901025	Болт с шайбой	2
03	J271025 замена: J222010	Болт с шайбой	2
04	4430769	Крышка	1
05	4429835	Крышка	1
06	3087962	Крышка	1
06	8094622	Крышка	1
07	J051020	Болт с шайбой	6
07	J271020 замена: J901020	Болт с шайбой	6
07	J271020 замена: J222010	Болт с шайбой	6
08	4042031	Адаптер	7
08A	4509180	Уплотнительное кольцо	1
09	4112300	Угловой штуцер	1
09A	957366	Уплотнительное кольцо	1
10	4434771	Унион S	1
11	4108100	Угловой штуцер	1
11A	957366	Уплотнительное кольцо	1
13	4368205	Адаптер	2
13A	957366	Уплотнительное кольцо	1
14	4434986	Угловой штуцер	5
14A	957366	Уплотнительное кольцо	1
16	4409336	Шланг	2
17	4121859	Ленточный зажим	4
18	4042032	Адаптер	2
18A	4506418	Уплотнительное кольцо	1
19	4435445	Разъём	1
19A	957366	Уплотнительное кольцо	1
20	4435961	Шланг (PP)	1
21	4438899	Шланг (T)	1
22	4439531	Шланг (P2)	1
23	4439532	Шланг (P1)	1
24	4435965	Шланг (A2)	1
25	4435966	Шланг (A1)	1
28	4095133	Угловой штуцер	1
28A	4509180	Уплотнительное кольцо	1
29	4352044	Резиновая прокладка	2
30	4162917	Угловой штуцер	2
30A	4509180	Уплотнительное кольцо	1
31	4482290	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
