Пилотные гидролинии [смещаемый стрела][скольжение рукоять] — HITACHI ZX55UR
Заводская схема «Пилотные гидролинии [смещаемый стрела][скольжение рукоять]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

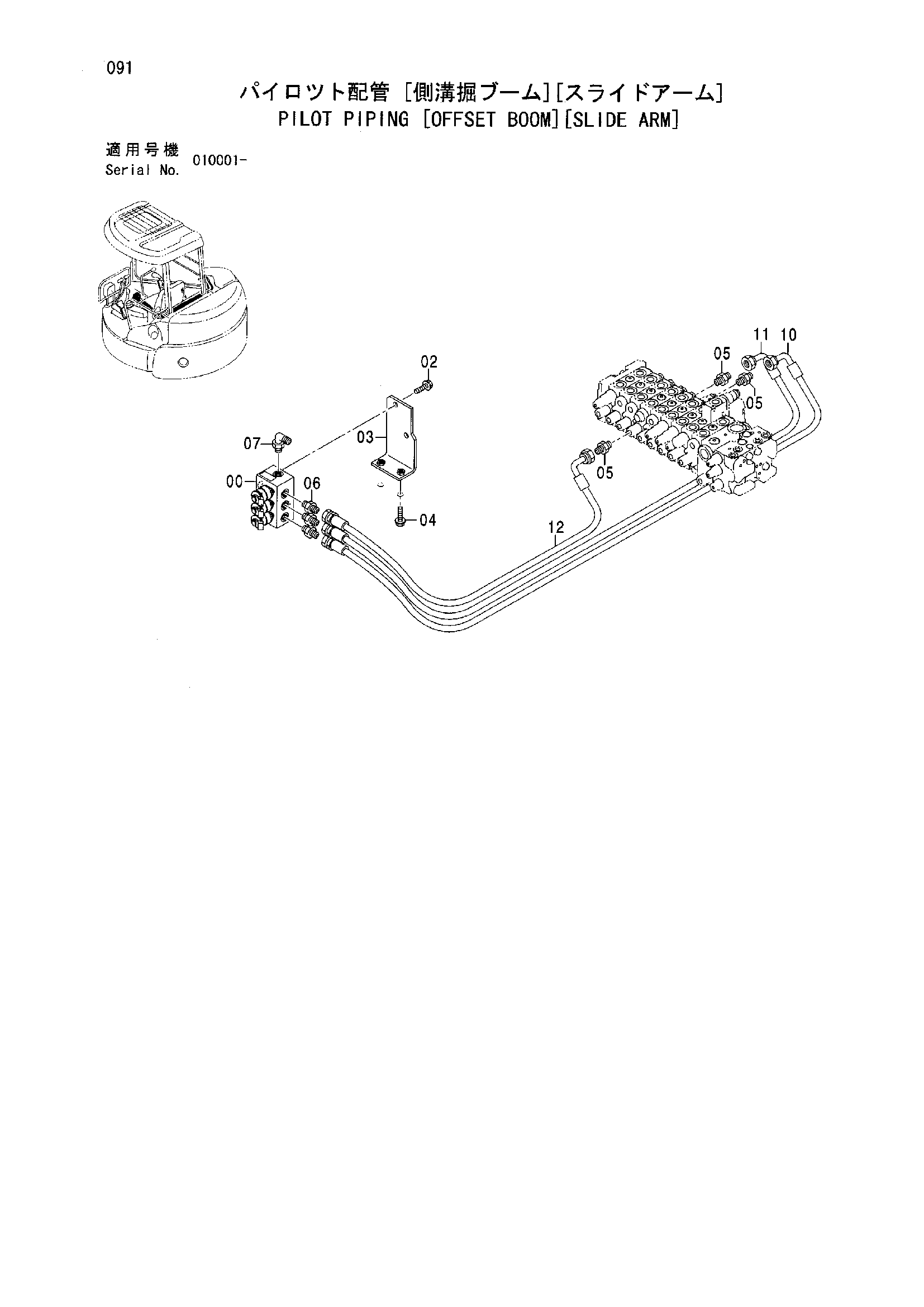

![Схема Пилотные гидролинии [смещаемый стрела][скольжение рукоять] HITACHI ZX55UR](/catalog-drawings/e0/e0a09e48-8178-4ae7-9c49-a8154cea9284.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4418694 | Электромагнитный клапан | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 03 | 9760269 | Кронштейн | 1 |
| 04 | J051040 | Болт с шайбой | 2 |
| 04 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 04 | J271040 замена: J222010 | Болт с шайбой | 2 |
| 05 | 4042030 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4405667 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4405673 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4480758 | Шланг | 1 |
| 11 | 4480759 | Шланг | 1 |
| 12 | 4480760 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
