Крышка (5-1) — HITACHI ZX55UR

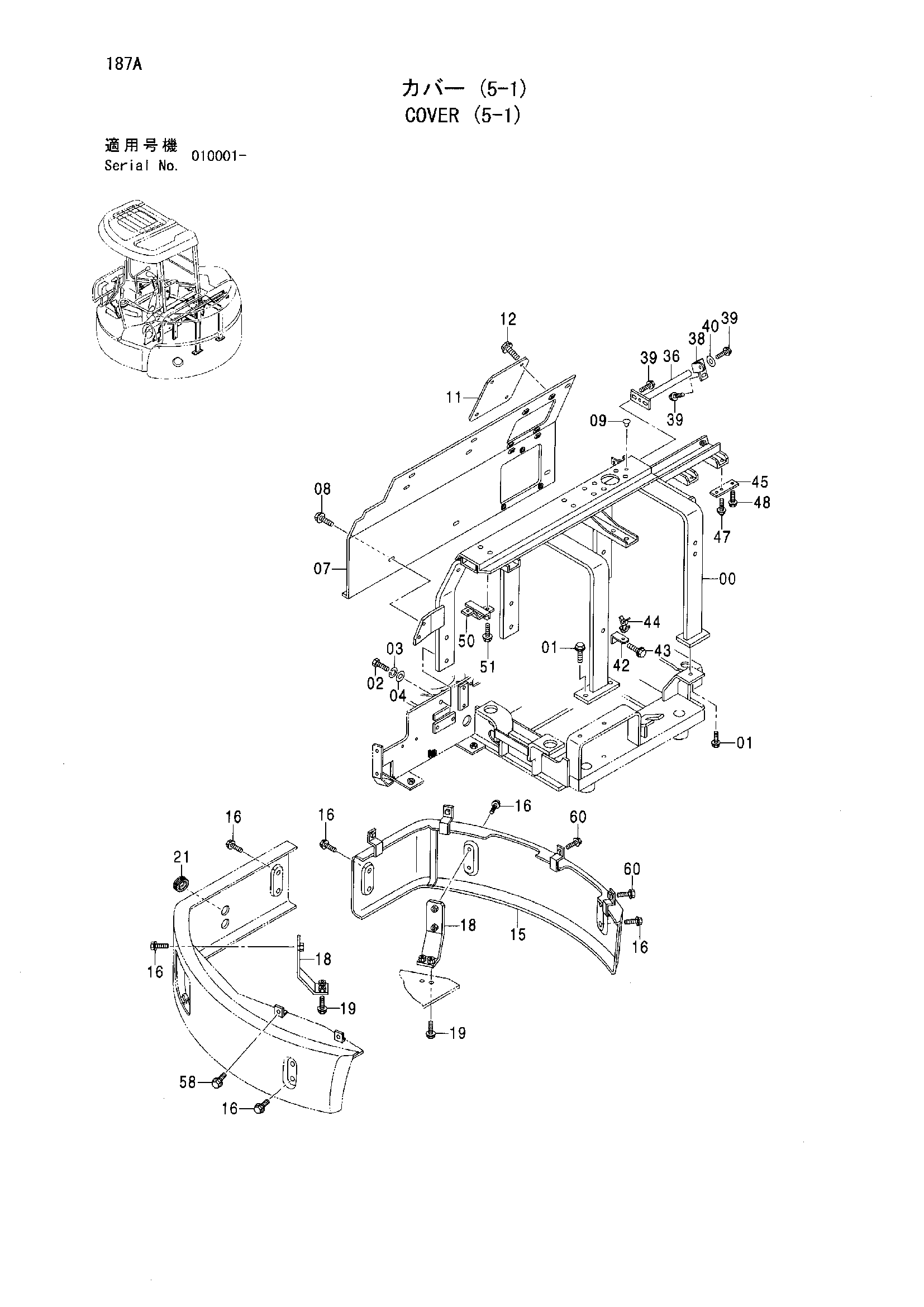

Заводская схема «Крышка (5-1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020784 | Опора | 1 |
| 01 | J051235 | Болт с шайбой | 3 |
| 01 | J271235 замена: J901235 | Болт с шайбой | 3 |
| 01 | J271235 замена: J222012 | Болт с шайбой | 3 |
| 02 | J971445 замена: J901445 | Болт | 3 |
| 02 | J901445 | Болт | 3 |
| 03 | J252214 замена: A590914 | Пружинная шайба | 3 |
| 03 | A590914 | Пружинная шайба | 3 |
| 04 | J254014 замена: J222014 | Шайба | 3 |
| 04 | J222014 | Шайба | 3 |
| 07 | 7041880 | Крышка | 1 |
| 08 | J090820 | Болт с шайбой | 8 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 8 |
| 08 | J260820 замена: A590108 | Болт с шайбой | 8 |
| 09 | 4288579 | Пробка | 1 |
| 11 | 4468229 | Крышка | 1 |
| 12 | J090820 | Болт с шайбой | 4 |
| 12 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 12 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 15 | 7042043 | Крышка | 1 |
| 16 | J061025 | Болт с шайбой | 12 |
| 16 | J281025 замена: J901025 | Болт с шайбой | 12 |
| 16 | J281025 замена: 4486055 | Болт с шайбой | 12 |
| 18 | 9755927 | Кронштейн | 2 |
| 19 | J051030 | Болт с шайбой | 4 |
| 19 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 19 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 21 | 4292247 | Резиновая втулка | 2 |
| 36 | 9750925 | Палец | 1 |
| 38 | 4409467 | Кронштейн | 1 |
| 39 | J051025 | Болт с шайбой | 4 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 39 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 40 | J253210 | Плоская шайба | 1 |
| 42 | 4406566 | Кронштейн | 1 |
| 43 | J090816 | Болт с шайбой | 1 |
| 43 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 43 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 44 | 4399244 | Держатель | 1 |
| 45 | 4409466 | Пластина | 1 |
| 47 | J090820 | Болт с шайбой | 2 |
| 47 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 47 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 48 | J090816 | Болт с шайбой | 1 |
| 48 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 48 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 50 | 9751910 | Кронштейн | 1 |
| 51 | J090816 | Болт с шайбой | 3 |
| 51 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 51 | J260816 замена: A590108 | Болт с шайбой | 3 |
| 58 | J090820 | Болт с шайбой | 2 |
| 58 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 58 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 60 | J090820 | Болт с шайбой | 3 |
| 60 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 60 | J260820 замена: A590108 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
