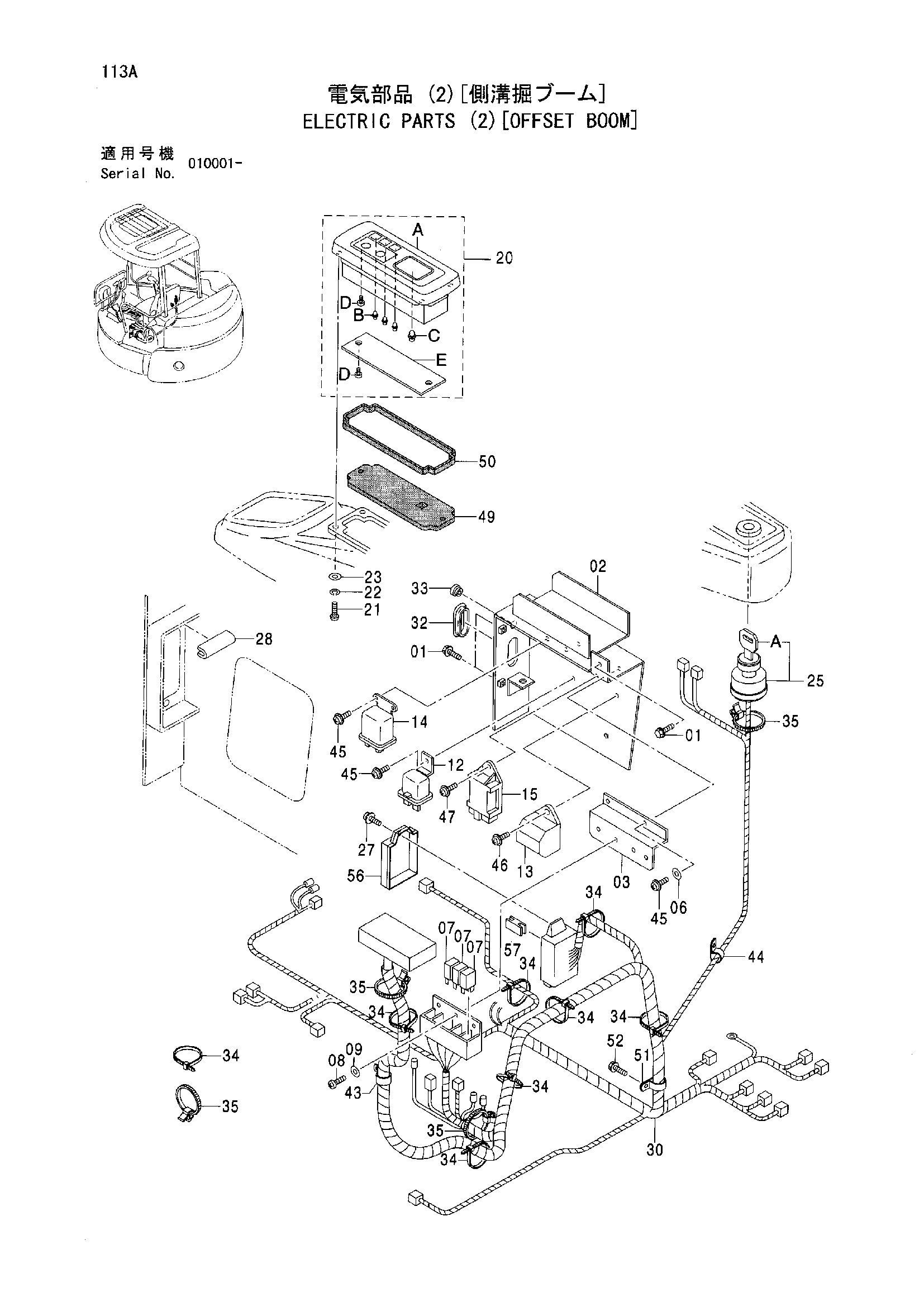

Электрооборудование (2)[смещаемый стрела] — HITACHI ZX55UR
Заводская схема «Электрооборудование (2)[смещаемый стрела]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (2)[смещаемый стрела] HITACHI ZX55UR](/catalog-drawings/58/588e08b5-9daa-4efc-9d41-dc81cbe5807d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090820 | Болт с шайбой | 3 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 02 | 8088164 | Короб реле | 1 |
| 03 | 8076843 | Кронштейн | 1 |
| 06 | J253106 замена: A590106 | Плоская шайба | 2 |
| 06 | A590106 | Плоская шайба | 2 |
| 07 | 4394590 | Реле | 3 |
| 08 | J691512 | Винт | 3 |
| 09 | J253105 замена: A590105 | Плоская шайба | 3 |
| 09 | A590105 | Плоская шайба | 3 |
| 12 | 4288451 | Реле | 1 |
| 13 | 4355587 | Реле защитный | 1 |
| 14 | 4355584 | Реле | 1 |
| 15 | 4468774 | Таймер | 1 |
| 20 | 4403739 | Панель указатель | 1 |
| 20A | 4449185 | Капот | 1 |
| 20B | 4449186 | Лампа | 3 |
| 20C | 4449187 | Лампа | 1 |
| 20D | 4449188 | Самонарезающий винт | 6 |
| 20E | 4449189 | Корпус | 1 |
| 21 | J691612 | Винт | 4 |
| 22 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 22 | A590906 | Пружинная шайба | 4 |
| 23 | J253106 замена: A590106 | Плоская шайба | 4 |
| 23 | A590106 | Плоская шайба | 4 |
| 27 | J680620 | Винт с шайбой | 2 |
| 28 | 4288797 | Амортизатор | 1 |
| 30 | 1030400 | Жгут проводов | 1 |
| 32 | 4372026 | Колпачок | 1 |
| 33 | 4236262 | Резиновая втулка | 1 |
| 34 | 4055312 | Ленточный зажим | 17 |
| 35 | 4254600 | Зажим | 5 |
| 43 | 4190264 | Зажим | 1 |
| 44 | 4190263 | Зажим | 1 |
| 45 | J670614 | Винт с шайбой | 5 |
| 46 | J680616 | Винт с шайбой | 1 |
| 47 | J680620 | Винт с шайбой | 1 |
| 49 | 4477252 | Резиновая прокладка | 1 |
| 50 | 4477251 | Резиновая прокладка | 1 |
| 51 | 4190264 | Зажим | 1 |
| 52 | J051020 | Болт с шайбой | 1 |
| 52 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 52 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 56 | 4627244 | Крышка | 1 |
| 57 | 4627245 | Пуллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
