Отвал рычаг (1)[PAT отвал] — HITACHI ZX55UR

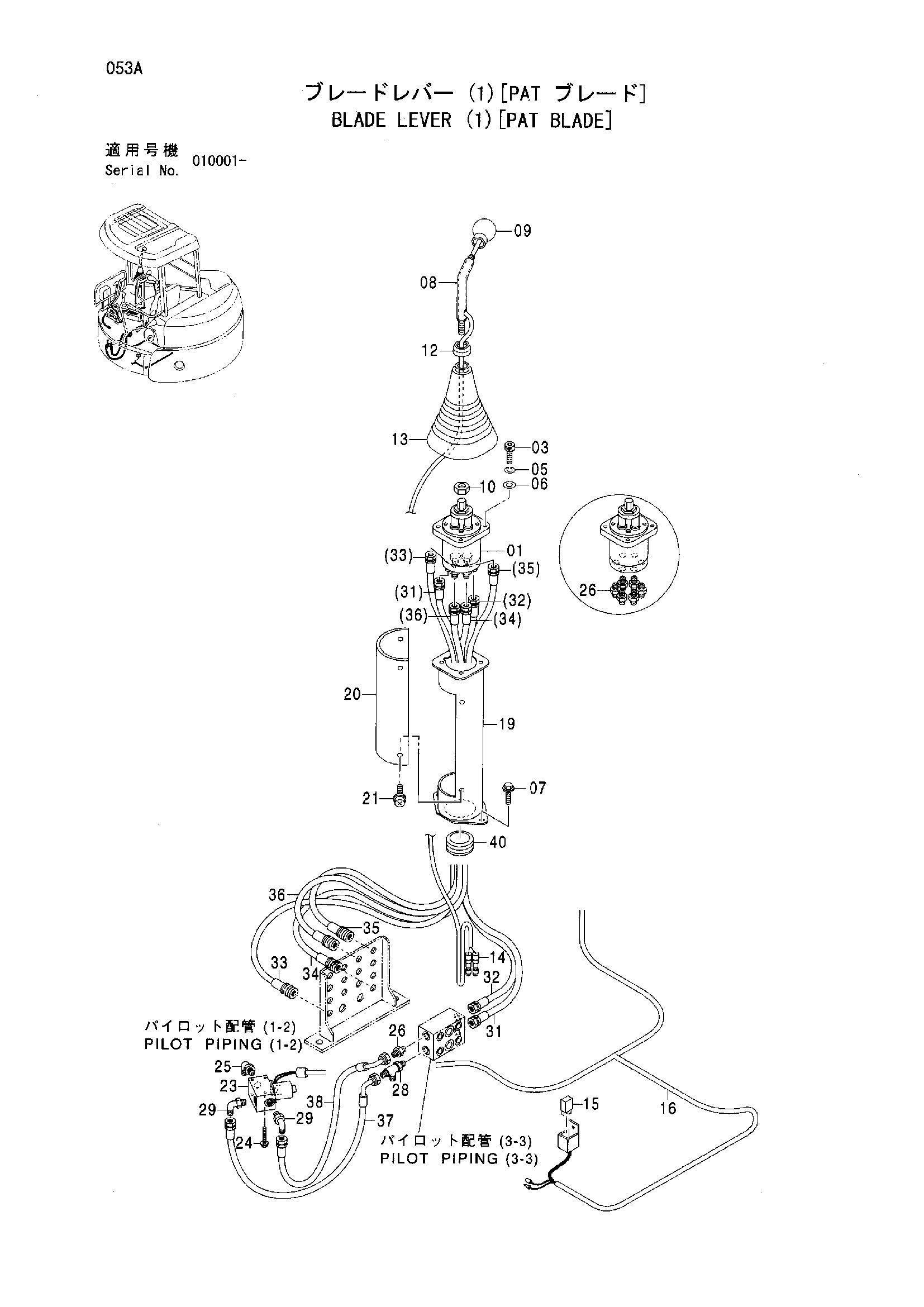

Заводская схема «Отвал рычаг (1)[PAT отвал]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отвал рычаг (1)[PAT отвал] HITACHI ZX55UR](/catalog-drawings/54/5445b744-74eb-4fbd-8930-8d654d6b7929.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4601408 | Пилотный клапан | 1 |
| 03 | J770630 замена: J780630 | Болт с внутренним шестигранником | 4 |
| 03 | J780630 | Болт с внутренним шестигранником | 4 |
| 05 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 05 | A590906 | Пружинная шайба | 4 |
| 06 | J253106 замена: A590106 | Плоская шайба | 4 |
| 06 | A590106 | Плоская шайба | 4 |
| 07 | J051030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 08 | 9756080 | Рычаг | 1 |
| 09 | 4448094 | Рукоятка | 1 |
| 10 | J231214 замена: J950014 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 12 | 4264107 | Уплотнение колпачок | 1 |
| 13 | 3069894 | Защитный чехол | 1 |
| 14 | 4313180 | Клемма | 2 |
| 15 | 4394590 | Реле | 1 |
| 16 | 3097879 | Жгут проводов | 1 |
| 19 | 7042557 | Стойка | 1 |
| 20 | 3092406 | Крышка | 1 |
| 21 | J680616 | Винт с шайбой | 4 |
| 23 | 4411189 | Электромагнитный клапан | 1 |
| 24 | J090650 | Болт с шайбой | 2 |
| 24 | J260650 замена: J900650 | Болт с шайбой | 2 |
| 24 | J260650 замена: A590106 | Болт с шайбой | 2 |
| 25 | 4405673 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4042030 | Адаптер | 7 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4406156 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4434981 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4479737 | Шланг | 1 |
| 32 | 4479738 | Шланг | 1 |
| 33 | 4479739 | Шланг | 1 |
| 34 | 4479740 | Шланг | 1 |
| 35 | 4479741 | Шланг | 1 |
| 36 | 4479742 | Шланг | 1 |
| 37 | 4479743 | Шланг | 1 |
| 38 | 4479744 | Шланг | 1 |
| 40 | 998720 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
