Электрооборудование (ML) — HITACHI ZX55UR

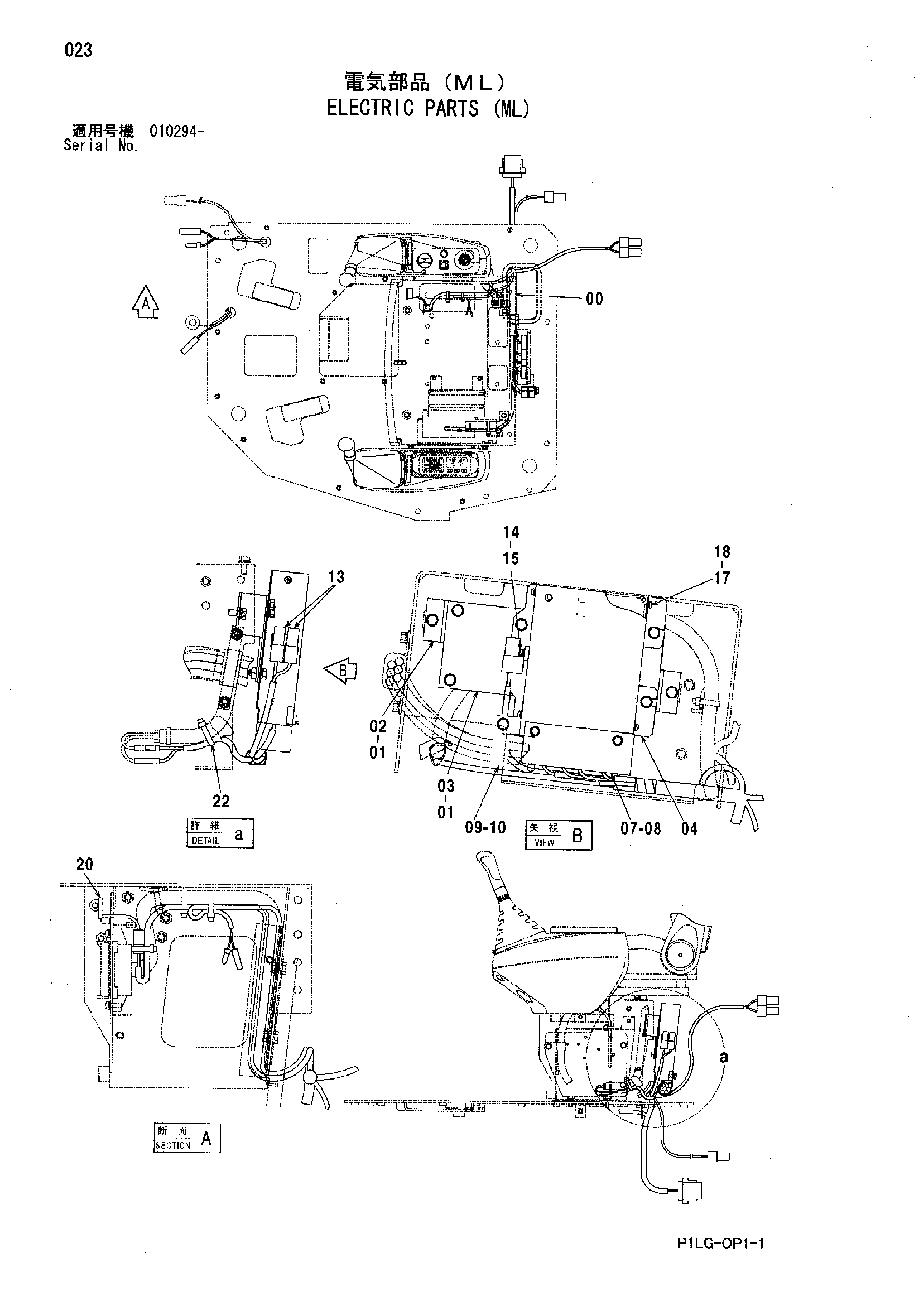

Заводская схема «Электрооборудование (ML)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2051029 | Жгут проводов | 1 |
| 01 | J260816 | Болт с шайбой | 7 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 9758680 | Кронштейн | 2 |
| 03 | 9758901 | Кронштейн | 1 |
| 04 | 8095057 | Кронштейн | 1 |
| 07 | 4418397 | Крышка | 1 |
| 08 | J090616 | Болт с шайбой | 2 |
| 08 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 09 | J260814 | Болт с шайбой | 1 |
| 09A | J900814 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4190264 | Зажим | 1 |
| 13 | 4394590 | Реле | 2 |
| 14 | M430508 | Винт | 2 |
| 15 | A590905 | Пружинная шайба | 2 |
| 17 | J670508 | Винт с шайбой | 4 |
| 18 | J253105 замена: A590105 | Плоская шайба | 4 |
| 18 | A590105 | Плоская шайба | 4 |
| 20 | 4330649 | Зуммер | 1 |
| 22 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
