Отвал рычаг (1)[STD. отвал] — HITACHI ZX55UR

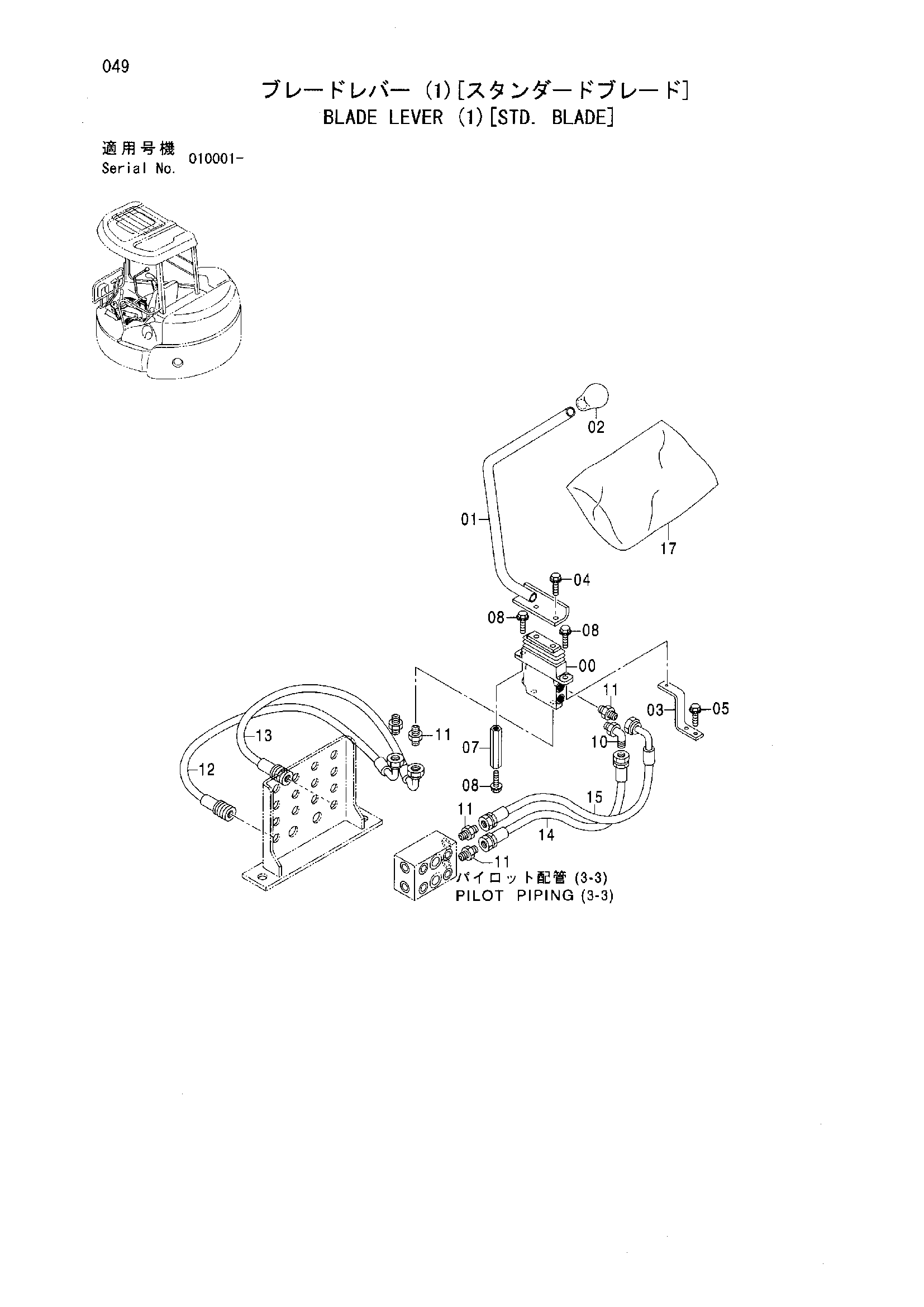

Заводская схема «Отвал рычаг (1)[STD. отвал]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отвал рычаг (1)[STD. отвал] HITACHI ZX55UR](/catalog-drawings/3c/3c920aa0-9d45-436d-9748-cdd3692c973b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467244 замена: 4600430 | Пилотный клапан | 1 |
| 00 | 4600430 | Пилотный клапан | 1 |
| 01 | 8089708 | Рычаг | 1 |
| 02 | 4399121 | Рукоятка | 1 |
| 03 | 4470685 | Кронштейн | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 04 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 04 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 05 | J090825 | Болт с шайбой | 2 |
| 05 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 05 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 07 | 4470686 | Штанга хексагон | 1 |
| 08 | J090820 | Болт с шайбой | 3 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 08 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 10 | 4434981 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4477774 | Шланг (BL1) | 1 |
| 13 | 4477775 | Шланг (BL2) | 1 |
| 14 | 4477778 | Шланг (BLP) | 1 |
| 15 | 4477779 | Шланг (BLT) | 1 |
| 17 | 4385264 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
