Отопитель (2) — HITACHI ZX55UR

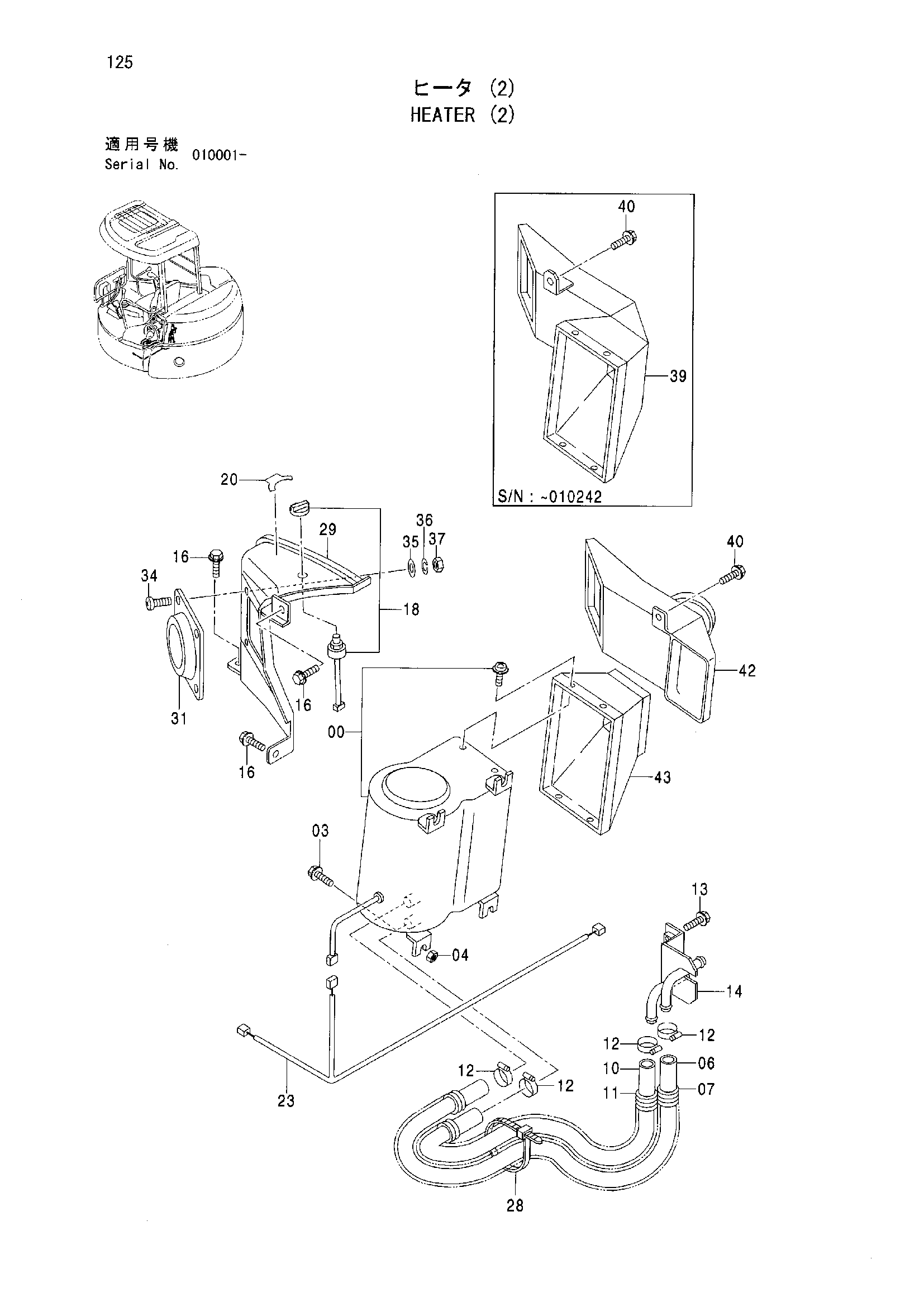

Заводская схема «Отопитель (2)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464959 | Отопитель | 1 |
| 03 | J051020 | Болт с шайбой | 4 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 03 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 04 | J231210 замена: J950010 | Гайка | 4 |
| 04 | J950010 | Гайка | 4 |
| 06 | 4412672 | Водяной шланг | 1 |
| 07 | 4412673 | Трубка корругатед | 1 |
| 10 | 4399544 | Водяной шланг | 1 |
| 11 | 4399546 | Трубка корругатед | 1 |
| 12 | 4514699 | Хомут шланга | 4 |
| 13 | J090820 | Болт с шайбой | 2 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 13 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 14 | 8088327 | Соединение шланг | 1 |
| 16 | J090816 | Болт с шайбой | 3 |
| 16 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 16 | J260816 замена: A590108 | Болт с шайбой | 3 |
| 18 | 4294504 | Выключатель отопитель | 1 |
| 20 | 4425953 | Информационная табличка | 1 |
| 23 | 4459839 | Жгут проводов | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 29 | 6020814 | Крышка | 1 |
| 31 | 4468859 | Решётка | 1 |
| 34 | M470416 | Винт | 4 |
| 35 | J253104 замена: A590104 | Плоская шайба | 4 |
| 35 | A590104 | Плоская шайба | 4 |
| 36 | J252104 замена: A590904 | Пружинная шайба | 4 |
| 36 | A590904 | Пружинная шайба | 4 |
| 37 | J231104 замена: M500403 | Гайка | 4 |
| 37 | M500403 | Гайка | 4 |
| 39 | 6020820 замена: 1030633 | Воздуховод отопитель | 1 |
| 39 | 6020820 замена: 4605002 | Воздуховод отопитель | 1 |
| 40 | J090820 | Болт с шайбой | 1 |
| 40 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 40 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 42 | 1030633 | Воздуховод | 1 |
| 43 | 4605002 | Воздуховод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
