Скольжение рукоять детали — HITACHI ZX55UR

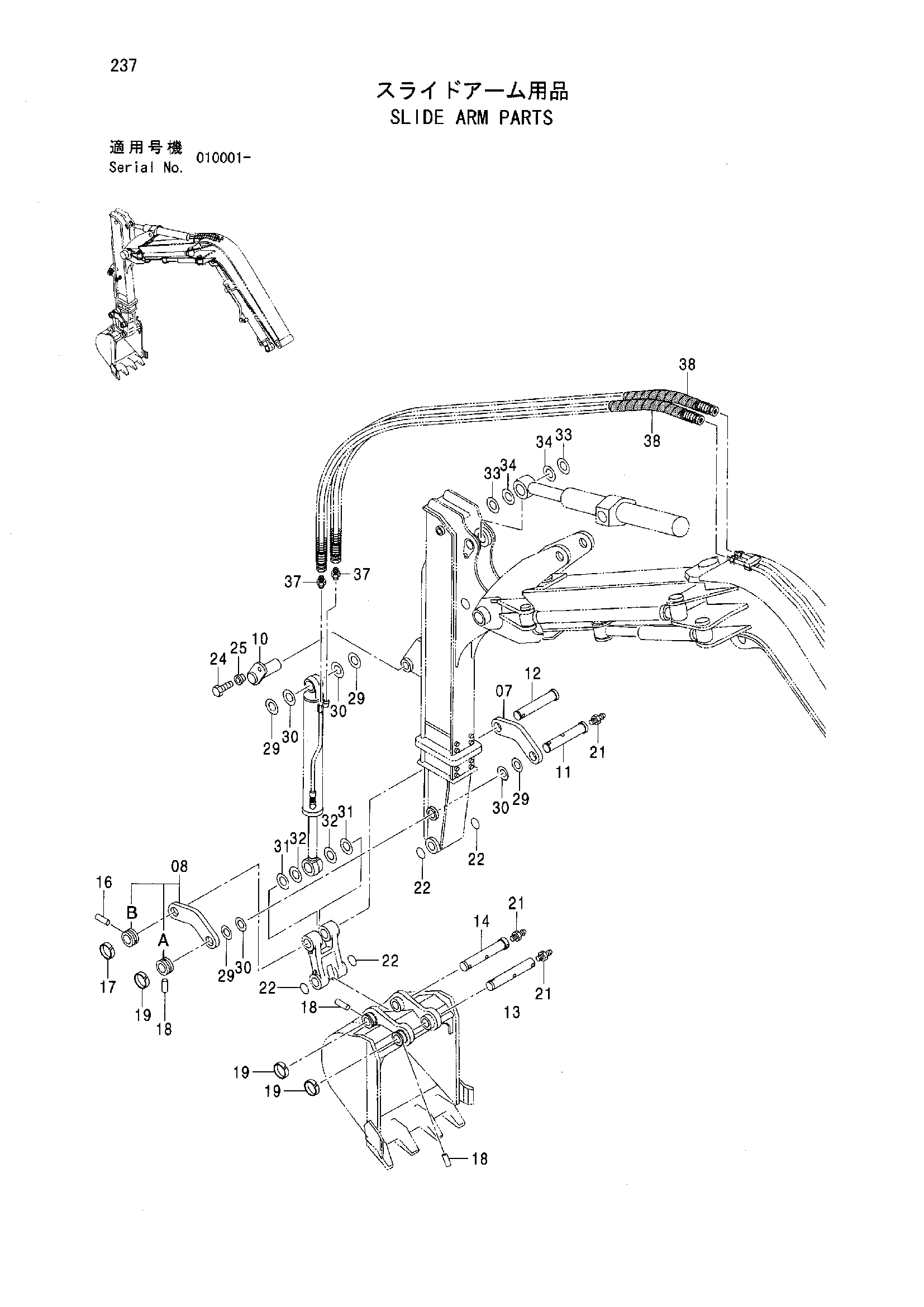

Заводская схема «Скольжение рукоять детали» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4410270 | Тяга | 1 |
| 08 | 8074270 | Тяга | 1 |
| 08A | 4197029 | Ограничитель | 1 |
| 08B | 4197030 | Ограничитель | 1 |
| 10 | 9750559 | Палец | 1 |
| 11 | 4325035 | Палец | 1 |
| 12 | 4325037 | Палец | 1 |
| 13 | 4324080 | Палец | 1 |
| 14 | 4324081 | Палец | 1 |
| 16 | 4065689 | Палец | 1 |
| 17 | 4065688 | Кольцо | 1 |
| 18 | 4141001 | Палец | 3 |
| 19 | 4141000 | Кольцо | 3 |
| 21 | J75481 | Пресс-маслёнка | 3 |
| 22 | 4291436 | Уплотнительное кольцо | 4 |
| 24 | J971430 замена: J901430 | Болт | 1 |
| 24 | J901430 | Болт | 1 |
| 25 | 4339355 | Втулка | 1 |
| 29 | 4377897 | Регулировочная шайба 0.5 | 4 |
| 30 | 4377898 | Регулировочная шайба 0.8 | 4 |
| 31 | 4355653 | Регулировочная шайба 0.5 | 2 |
| 32 | 4355659 | Регулировочная шайба 0.8 | 2 |
| 33 | 4353674 | Регулировочная шайба 0.5 | 2 |
| 34 | 4404579 | Регулировочная шайба 0.8 | 2 |
| 37 | 4042031 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4323247 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
