Гидролинии рабочего оборудования [смещаемый стрела][рукоять 1.6M, рукоять 2.0M] — HITACHI ZX55UR

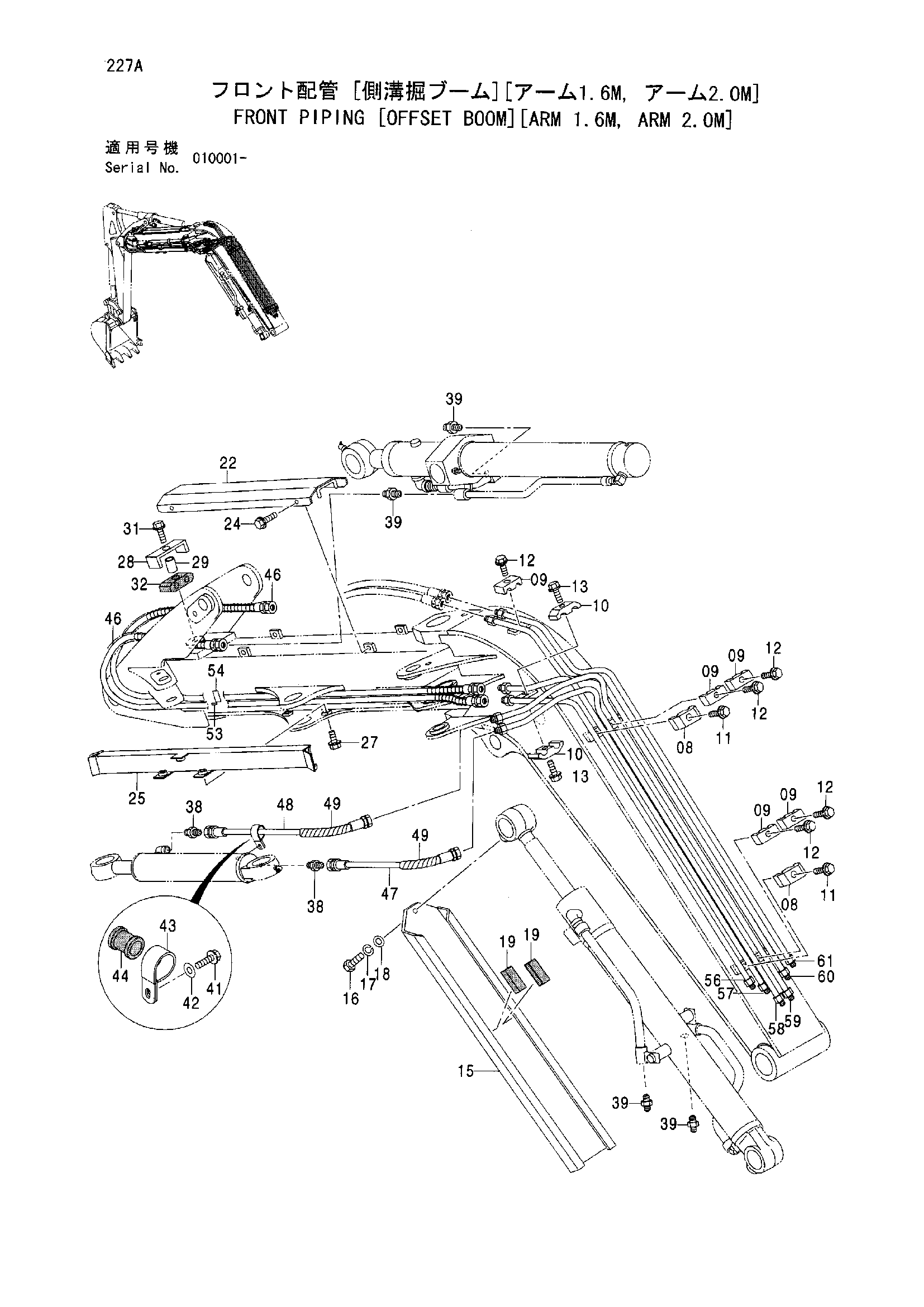

Заводская схема «Гидролинии рабочего оборудования [смещаемый стрела][рукоять 1.6M, рукоять 2.0M]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования [смещаемый стрела][рукоять 1.6M, рукоять 2.0M] HITACHI ZX55UR](/catalog-drawings/47/47b57602-84ce-4171-9825-3800589ab4eb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4354753 замена: 4189858 | Хомут трубки | 2 |
| 08 | 4189858 | Хомут трубки | 2 |
| 09 | 4331314 замена: 4275545 | Хомут трубки | 5 |
| 09 | 4275545 | Хомут трубки | 5 |
| 10 | 4355009 замена: 4202559 | Хомут трубки | 2 |
| 10 | 4202559 | Хомут трубки | 2 |
| 11 | J051045 | Болт с шайбой | 2 |
| 11 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 11 | J271040 замена: J222010 | Болт с шайбой | 2 |
| 12 | J080835 замена: 4622001 | Болт с шайбой | 5 |
| 12 | 4622001 | Болт с шайбой | 5 |
| 13 | J051050 | Болт с шайбой | 2 |
| 13 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 13 | J271050 замена: J222010 | Болт с шайбой | 2 |
| 15 | 3082966 | Крышка | 1 |
| 16 | J971225 замена: J901225 | Болт | 1 |
| 16 | J901225 | Болт | 1 |
| 17 | J252212 замена: A590912 | Пружинная шайба | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
| 18 | J254012 замена: J222012 | Шайба | 1 |
| 18 | J222012 | Шайба | 1 |
| 19 | 4352044 | Резиновая прокладка | 2 |
| 22 | 7042934 | Крышка | 1 |
| 24 | J090614 | Болт с шайбой | 4 |
| 24 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 24 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 25 | 7036110 | Крышка | 1 |
| 27 | J050825 | Болт с шайбой | 3 |
| 27 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 27 | J260825 замена: A590108 | Болт с шайбой | 3 |
| 29 | 4391196 | Проставка | 1 |
| 28 | 4391195 | Хомут | 1 |
| 29 | 4391196 | Проставка | 1 |
| 31 | J080840 | Болт с шайбой | 1 |
| 31 | J260840 замена: J900840 | Болт с шайбой | 1 |
| 31 | J260840 замена: A590108 | Болт с шайбой | 1 |
| 32 | 4402284 | Резиновая втулка | 1 |
| 38 | 4042031 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4042032 | Адаптер | 4 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | J090818 | Болт с шайбой | 1 |
| 41 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 41 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 42 | J253110 замена: A590110 | Плоская шайба | 1 |
| 42 | A590110 | Плоская шайба | 1 |
| 43 | 4190277 | Зажим | 1 |
| 44 | 4374994 | Резиновая втулка | 1 |
| 46 | 4413788 | Шланг | 2 |
| 47 | 4413790 | Шланг | 1 |
| 48 | 4413791 | Шланг | 1 |
| 49 | 4323247 | Защитный кожух | 2 |
| 53 | 4419784 | Лента | 1 |
| 54 | 4419785 | Лента | 1 |
| 56 | 8089772 | Трубка | 1 |
| 57 | 8089773 | Трубка | 1 |
| 58 | 8089768 | Трубка | 1 |
| 59 | 8089769 | Трубка | 1 |
| 60 | 8089770 | Трубка | 1 |
| 61 | 8089771 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
