Кабина (2)(с кондиционер.) — HITACHI ZX55UR

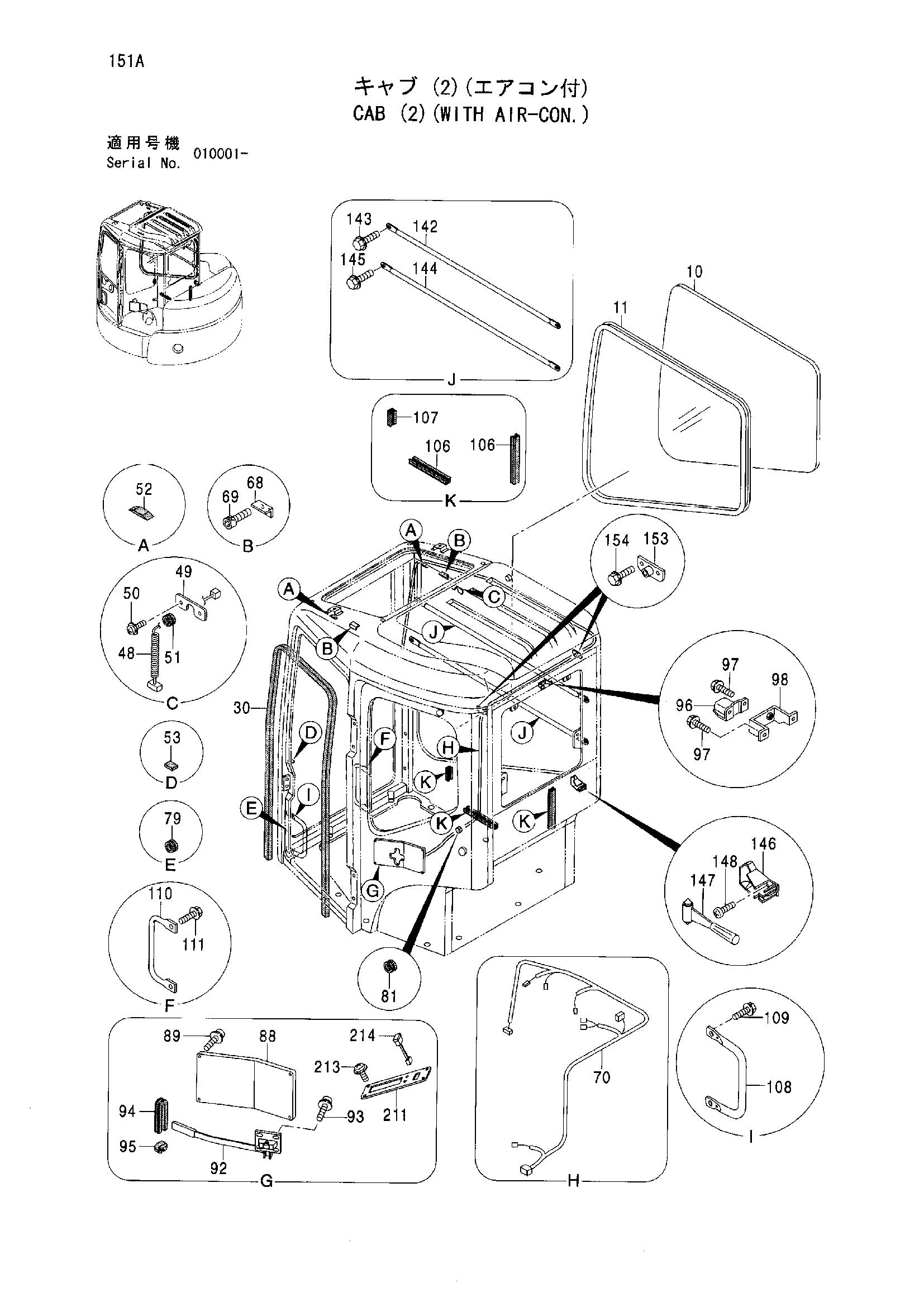

Заводская схема «Кабина (2)(с кондиционер.)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4424671 | Стекло | 1 |
| 11 | 4424672 | Уплотнитель | 1 |
| 30 | 4424680 | Уплотнительная окантовка | 1 |
| 48 | 4424694 | Жгут проводов | 1 |
| 49 | 4424695 | Пластина | 1 |
| 50 | 4380957 | Винт | 2 |
| 51 | 4380977 | Резиновая втулка | 1 |
| 52 | 4424696 | Резиновая прокладка | 2 |
| 53 | 4424697 | Резиновая прокладка | 2 |
| 68 | 4424704 | Пластина | 2 |
| 69 | 4424705 | Болт | 4 |
| 70 | 4424708 | Жгут проводов | 1 |
| 79 | 4380977 | Резиновая втулка | 1 |
| 81 | 4347039 | Резиновая втулка | 1 |
| 88 | 4424713 | Пластина | 1 |
| 89 | 4380957 | Винт | 4 |
| 92 | 4424714 | Защёлка | 1 |
| 93 | 4424770 | Болт | 4 |
| 94 | 4424715 | Резиновая втулка | 1 |
| 95 | 4424716 | Ограничитель | 1 |
| 96 | 4424717 | Защёлка | 1 |
| 97 | 4424770 | Болт | 4 |
| 98 | 4424718 | Кронштейн | 1 |
| 106 | 4424724 | Уплотнение | 2 |
| 107 | 4424725 | Уплотнение | 1 |
| 108 | 4424726 | Рукоятка | 1 |
| 109 | 4424764 | Болт | 2 |
| 110 | 4380982 | Рукоятка | 1 |
| 111 | 4424764 | Болт | 2 |
| 142 | 4424737 | Штанга | 1 |
| 143 | 4424770 | Болт | 2 |
| 144 | 4424738 | Штанга | 1 |
| 145 | 4424770 | Болт | 2 |
| 146 | 2038764 | Кронштейн | 1 |
| 147 | 4362700 | Молоток | 1 |
| 148 | 4424771 | Винт | 2 |
| 153 | 4424741 | Ограничитель | 2 |
| 154 | 4380970 | Болт | 4 |
| 211 | 4427528 | Пластина | 1 |
| 213 | 4380957 | Винт | 6 |
| 214 | 4424743 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
