Гидролинии рабочего оборудования [моноблочный стрела] — HITACHI ZX55UR

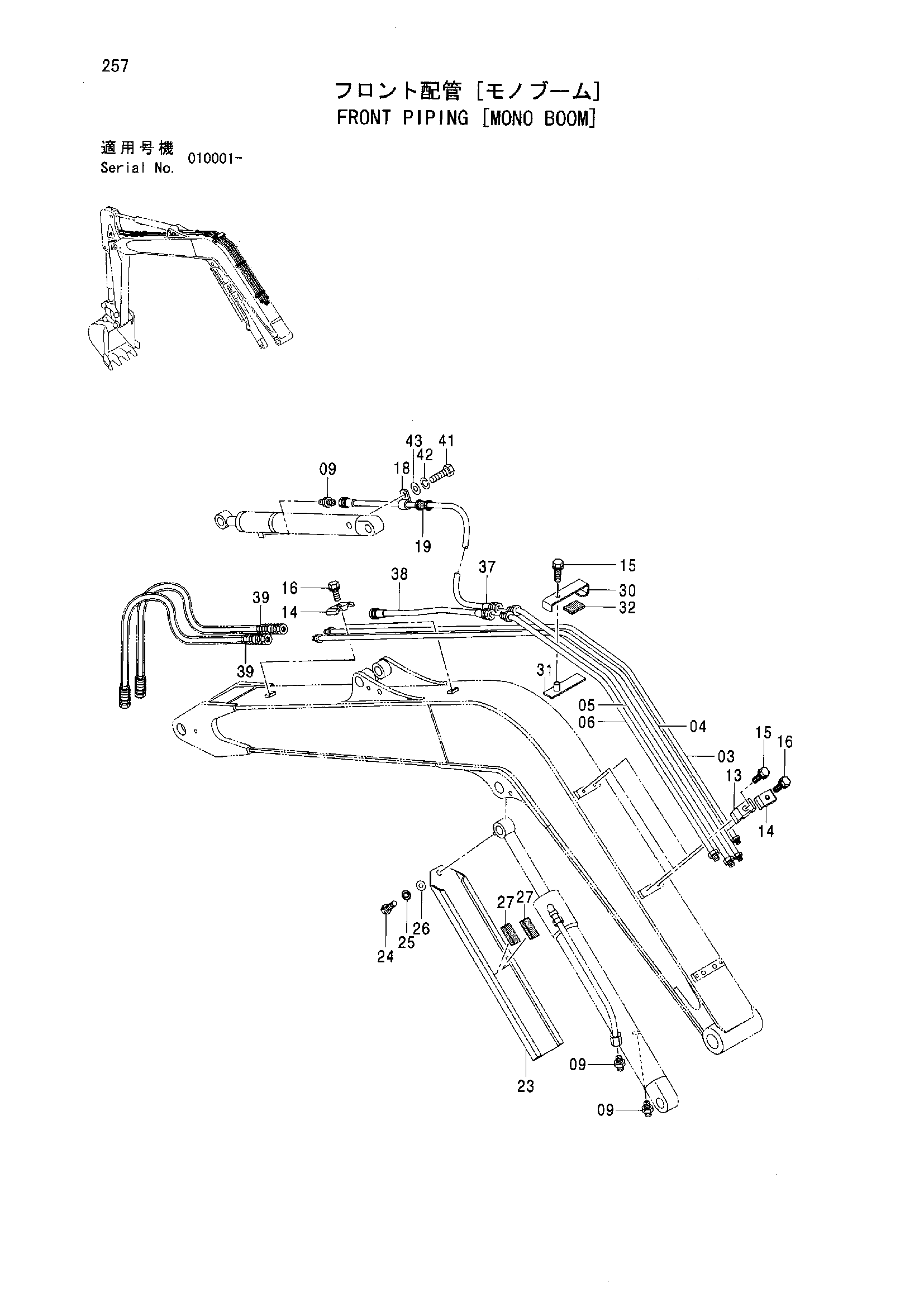

Заводская схема «Гидролинии рабочего оборудования [моноблочный стрела]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования [моноблочный стрела] HITACHI ZX55UR](/catalog-drawings/38/38e7c5e6-a72f-4a65-8a89-60da29467f41.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8090232 | Трубка | 1 |
| 04 | 8090233 | Трубка | 1 |
| 05 | 8090234 | Трубка | 1 |
| 06 | 8090235 | Трубка | 1 |
| 09 | 4042032 | Адаптер | 3 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4354753 замена: 4189858 | Хомут трубки | 2 |
| 13 | 4189858 | Хомут трубки | 2 |
| 14 | 4331314 замена: 4275545 | Хомут трубки | 4 |
| 14 | 4275545 | Хомут трубки | 4 |
| 15 | J051045 | Болт с шайбой | 3 |
| 15 | J271045 замена: J901045 | Болт с шайбой | 3 |
| 15 | J271045 замена: J222010 | Болт с шайбой | 3 |
| 16 | J080635 | Болт с шайбой | 4 |
| 16 | J260635 замена: J900635 | Болт с шайбой | 4 |
| 16 | J260635 замена: A590106 | Болт с шайбой | 4 |
| 18 | 4190277 | Зажим | 1 |
| 19 | 4374995 | Резиновая втулка | 1 |
| 23 | 3082966 | Крышка | 1 |
| 24 | J971225 замена: J901225 | Болт | 1 |
| 24 | J901225 | Болт | 1 |
| 25 | J252212 замена: A590912 | Пружинная шайба | 1 |
| 25 | A590912 | Пружинная шайба | 1 |
| 26 | J254012 замена: J222012 | Шайба | 1 |
| 26 | J222012 | Шайба | 1 |
| 27 | 4352044 замена: J901225 | Резиновая прокладка | 2 |
| 30 | 4422882 | Хомут | 1 |
| 31 | 9753053 | Седло винта | 1 |
| 32 | 4422883 | Резиновая прокладка | 1 |
| 37 | 4436880 | Шланг | 1 |
| 38 | 4413787 | Шланг | 1 |
| 39 | 4436881 | Шланг | 2 |
| 41 | J971020 замена: J901020 | Болт | 1 |
| 41 | J901020 | Болт | 1 |
| 42 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 43 | J253110 замена: A590110 | Плоская шайба | 1 |
| 43 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
