Управление педаль (смещаемый): 1 — HITACHI ZX55UR

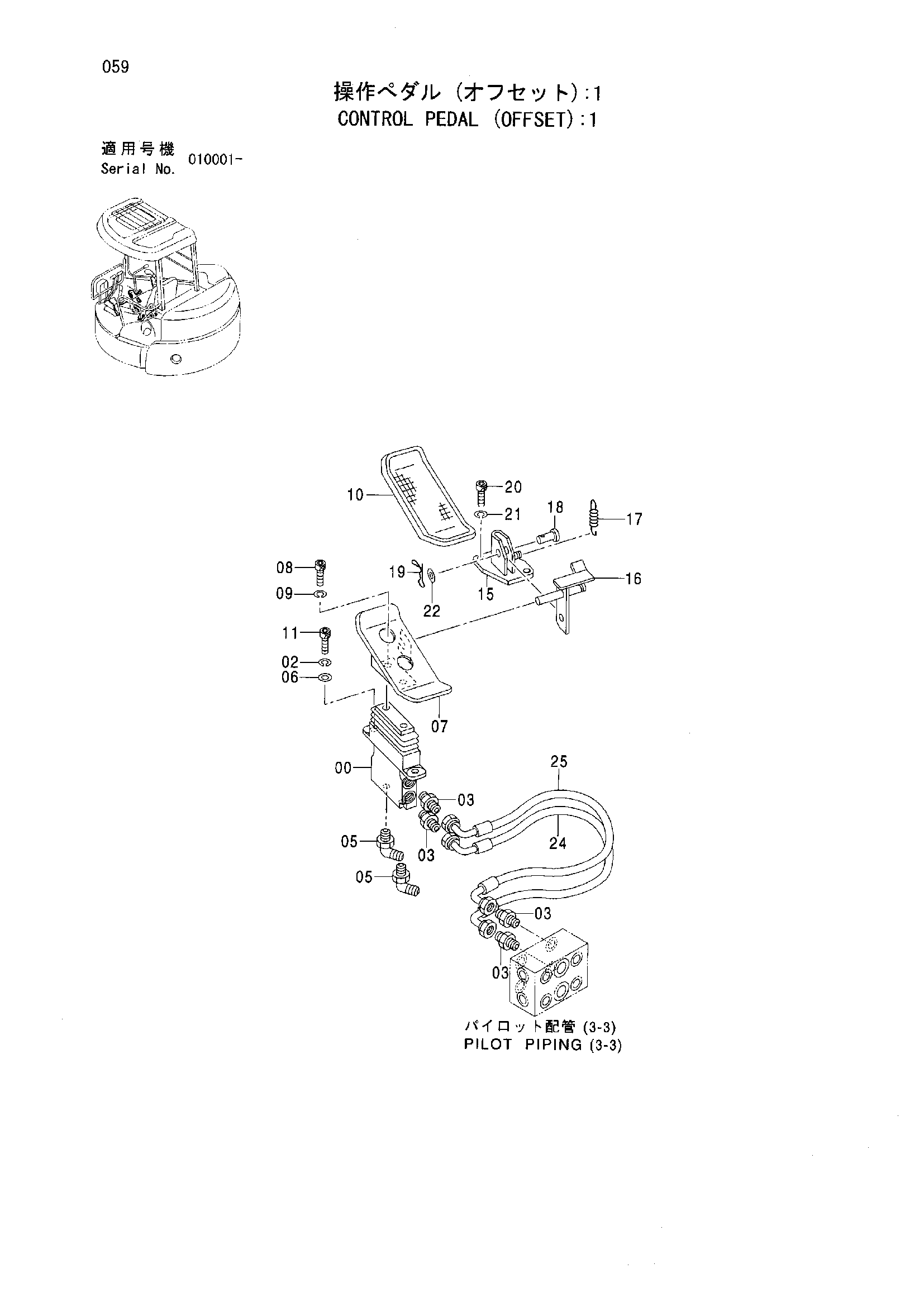

Заводская схема «Управление педаль (смещаемый): 1» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 02 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4042030 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4405673 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J253110 замена: A590110 | Плоская шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | 8072393 | Педаль | 1 |
| 08 | J770816 замена: J780816 | Болт с внутренним шестигранником | 2 |
| 08 | J780816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | 4340159 | Крышка | 1 |
| 11 | J771020 замена: J781020 | Болт с внутренним шестигранником | 2 |
| 11 | J781020 | Болт с внутренним шестигранником | 2 |
| 15 | 8074913 | Кронштейн | 1 |
| 16 | 8074912 | Ограничитель | 1 |
| 17 | 4279604 | Пружина | 1 |
| 18 | 4287795 | Палец | 1 |
| 19 | 4476860 | Стопорный палец | 1 |
| 20 | J771016 замена: J781016 | Болт с внутренним шестигранником | 2 |
| 20 | J781016 | Болт с внутренним шестигранником | 2 |
| 21 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J253110 замена: A590110 | Плоская шайба | 1 |
| 22 | A590110 | Плоская шайба | 1 |
| 24 | 4477780 | Шланг (OP) | 1 |
| 25 | 4477781 | Шланг (OT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
