Гидроцилиндр отвала (STD. отвал) — HITACHI ZX55UR

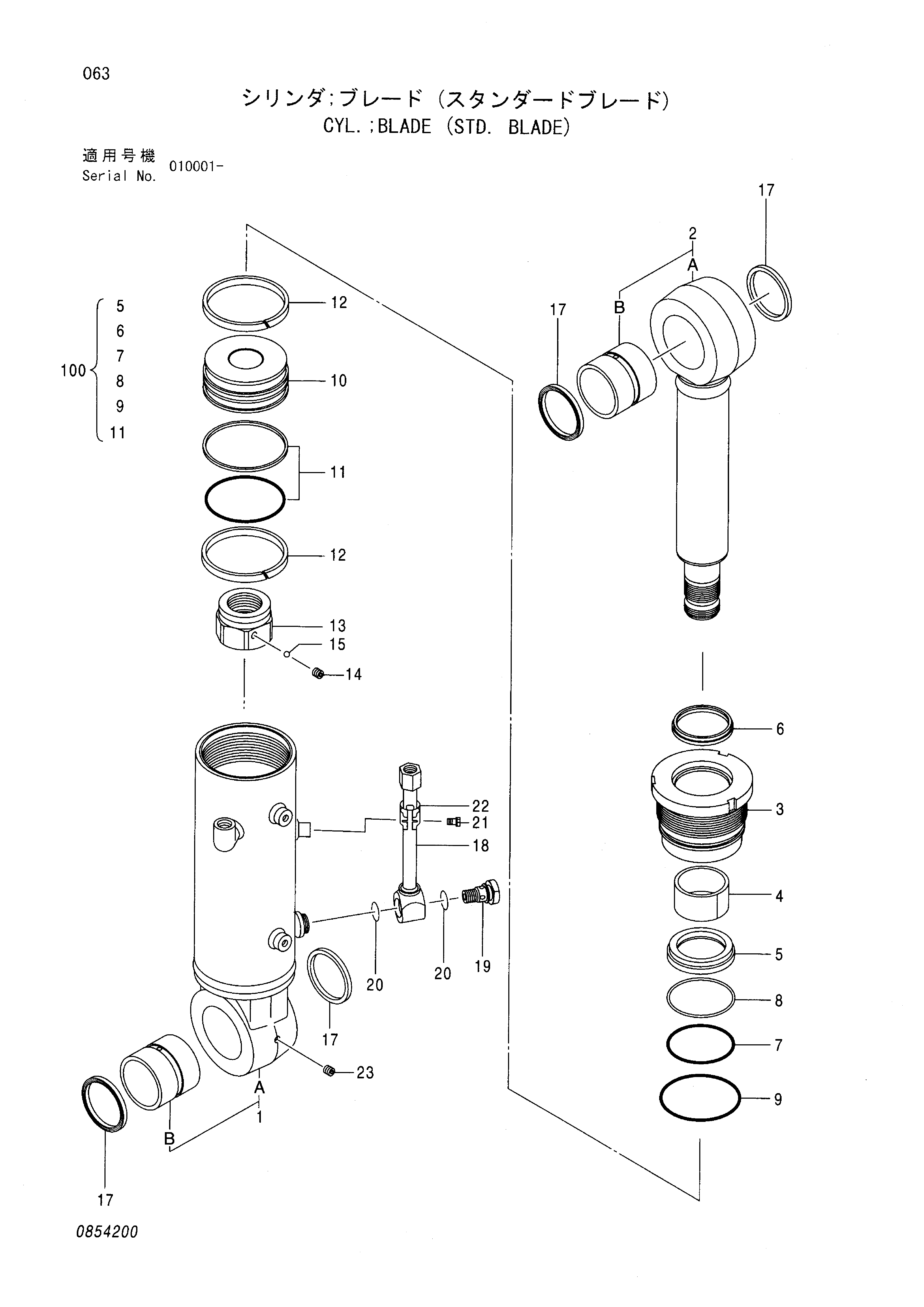

Заводская схема «Гидроцилиндр отвала (STD. отвал)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4471216 | Гидроцилиндр отвала | 1 | |
| 1 | 0854201 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0854202 | Втулка | 1 |
| 2 | 0854203 | Шток поршня в сборе | 1 |
| 2B | 0854202 | Втулка | 1 |
| 3 | 0854204 | Головка гидроцилиндра | 1 |
| 4 | 0854205 | Втулка | 1 |
| 5 | 4085460 | U-образная манжета | 1 |
| 6 | 0409117 | Грязесъёмное кольцо | 1 |
| 7 | A811100 | Уплотнительное кольцо | 1 |
| 8 | 0854206 | Опорное кольцо | 1 |
| 9 | A810105 | Уплотнительное кольцо | 1 |
| 10 | 0854207 | Поршень | 1 |
| 11 | 0310508 | Уплотнительное кольцо | 1 |
| 12 | 0666808 | Направляющее кольцо | 2 |
| 13 | 0789606 | Гайка | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Стальной шарик | 1 |
| 17 | 0853804 | Грязесъёмное кольцо | 4 |
| 18 | 0854208 | Трубка | 1 |
| 19 | 0854209 | Пробка | 1 |
| 20 | 4028265 | Уплотнительное кольцо | 2 |
| 21 | 0826816 | Болт | 1 |
| 22 | 0854210 | Держатель | 1 |
| 23 | 94-2010 | Пробка | 1 |
| 100 | 0854211 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
