Дополнительный трубопроводы (передний)<рукоять 1.6M>[смещаемый стрела] — HITACHI ZX55UR

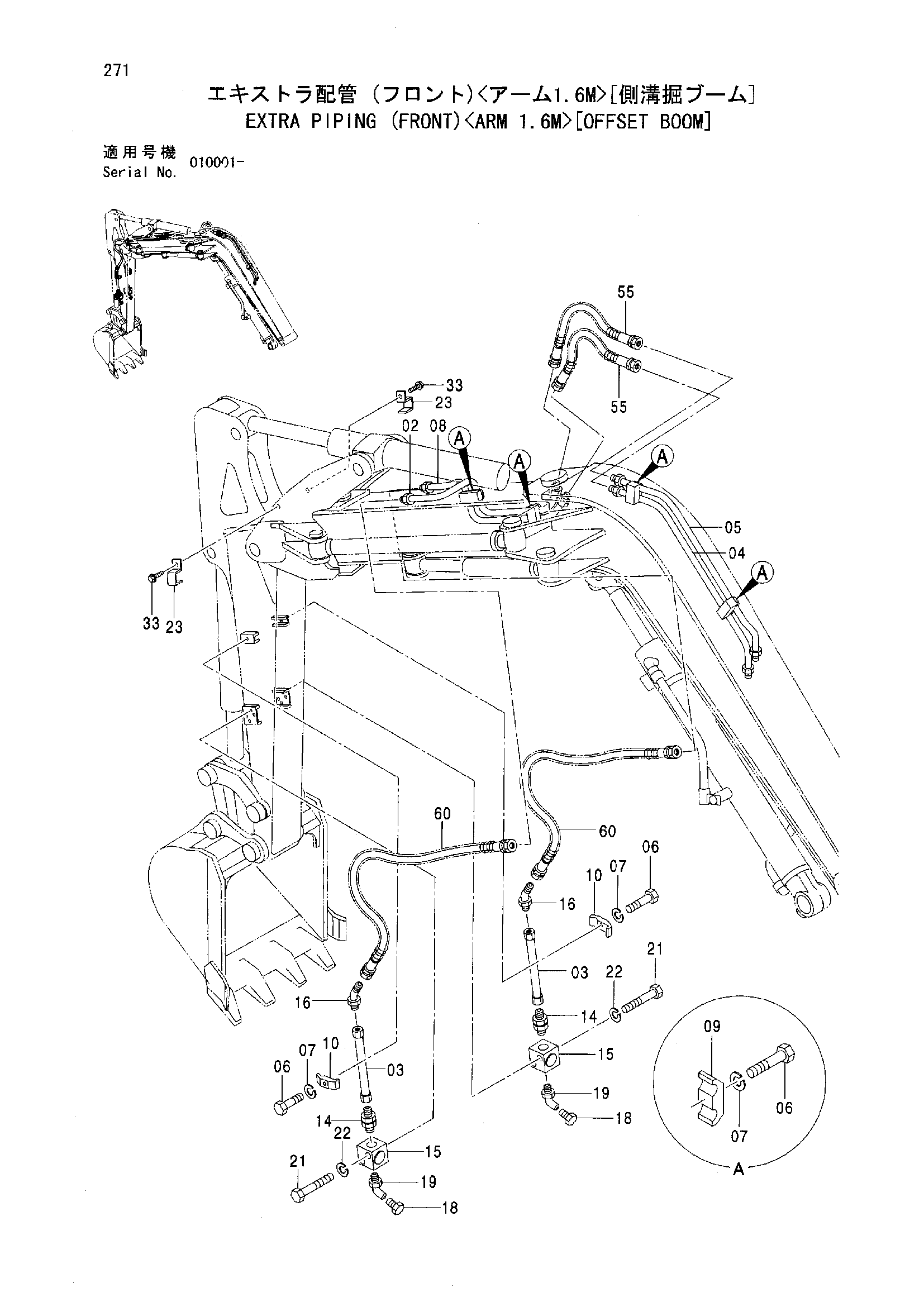

Заводская схема «Дополнительный трубопроводы (передний)<рукоять 1.6M>[смещаемый стрела]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Дополнительный трубопроводы (передний)<рукоять 1.6M>[смещаемый стрела] HITACHI ZX55UR](/catalog-drawings/3d/3de14172-5160-4396-b4b4-5b92880a7f48.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8081542 | Трубка | 1 |
| 03 | 9750794 | Трубка | 2 |
| 04 | 8087723 | Трубка | 1 |
| 05 | 8087724 | Трубка | 1 |
| 06 | J971045 замена: J901045 | Болт | 6 |
| 06 | J901045 | Болт | 6 |
| 07 | J252210 замена: A590910 | Пружинная шайба | 6 |
| 07 | A590910 | Пружинная шайба | 6 |
| 08 | 8081543 | Трубка | 1 |
| 09 | 4354753 замена: 4189858 | Хомут трубки | 4 |
| 09 | 4189858 | Хомут трубки | 4 |
| 10 | 4354754 замена: 4053594 | Хомут трубки | 2 |
| 10 | 4053594 | Хомут трубки | 2 |
| 14 | 4276850 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 2 |
| 15 | 4287721 | Запорный клапан | 2 |
| 16 | 4081336 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4294858 | Пробка | 2 |
| 19 | 4293263 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | J960860 замена: J900860 | Болт | 4 |
| 21 | J900860 | Болт | 4 |
| 22 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
| 23 | 4457299 | Хомут | 2 |
| 33 | J050820 | Болт с шайбой | 2 |
| 33 | J780820 | Болт с внутренним шестигранником | 2 |
| 60 | 4458206 | Шланг | 2 |
| 55 | 4426427 | Шланг | 2 |
| 60 | 4458206 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
