Основные гидролинии (2-1) — HITACHI ZX55UR

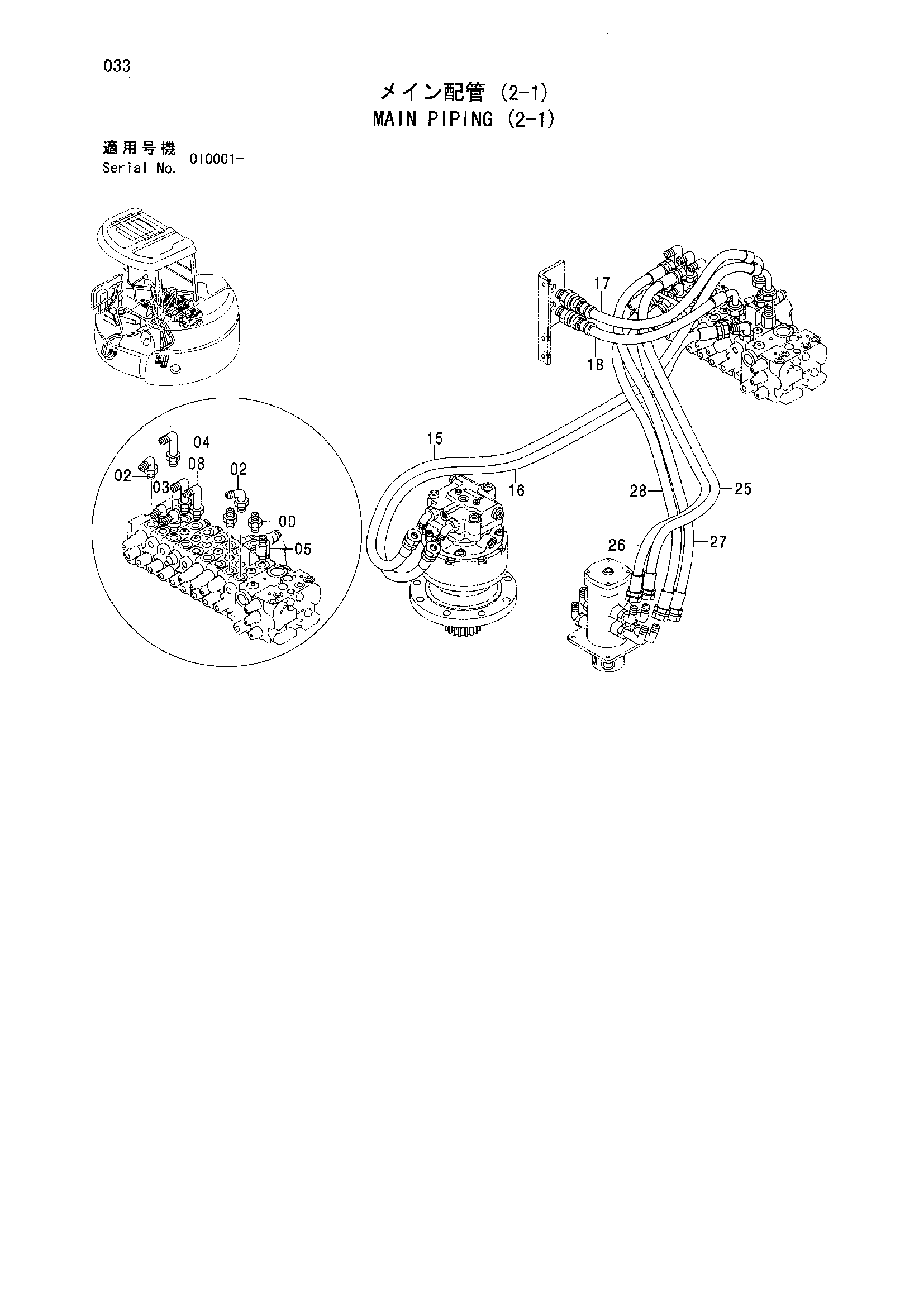

Заводская схема «Основные гидролинии (2-1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4434985 | Угловой штуцер | 2 |
| 02A | 4506148 | Уплотнительное кольцо | 1 |
| 03 | 4434983 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4471277 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4368207 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4471314 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4477711 | Шланг (A1) | 1 |
| 16 | 4477712 | Шланг (B1) | 1 |
| 17 | 4477729 | Шланг (A2) | 1 |
| 18 | 4477730 | Шланг (B2) | 1 |
| 25 | 4477725 | Шланг (A7) | 1 |
| 26 | 4477726 | Шланг (B7) | 1 |
| 27 | 4477727 | Шланг (A8) | 1 |
| 28 | 4477728 | Шланг (B8) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
