Электрооборудование [смещаемый стрела][скольжение рукоять] — HITACHI ZX55UR

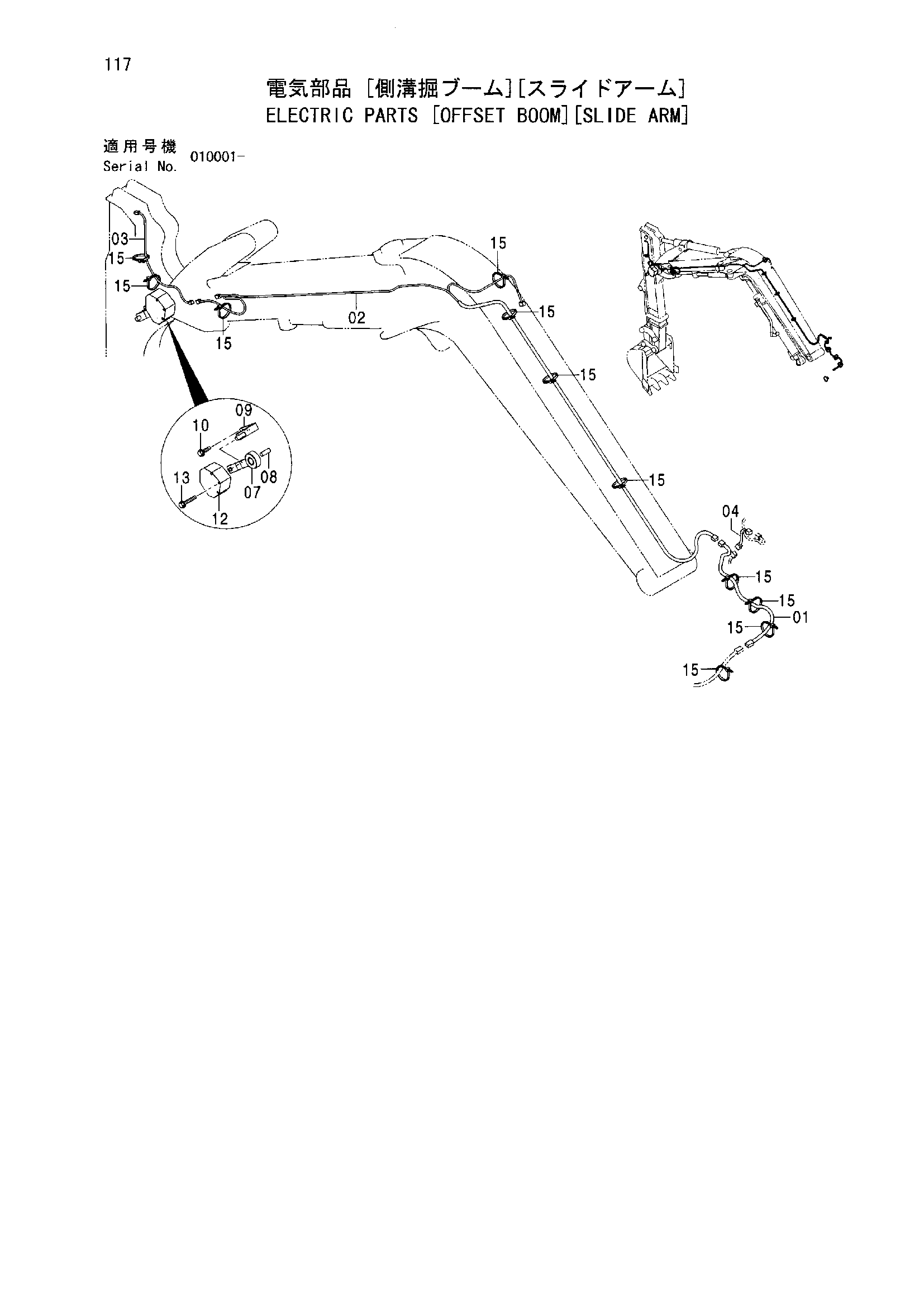

Заводская схема «Электрооборудование [смещаемый стрела][скольжение рукоять]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование [смещаемый стрела][скольжение рукоять] HITACHI ZX55UR](/catalog-drawings/dd/dda7a945-2536-4b70-95e0-673e065064e2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4481521 | Жгут проводов | 1 |
| 02 | 3096281 | Жгут проводов | 1 |
| 03 | 4423066 | Жгут проводов | 1 |
| 04 | 4488223 | Жгут проводов | 1 |
| 05 | 4446539 | Датчик строке | 1 |
| 07 | 9751420 | Рычаг | 1 |
| 08 | M040612 | Установочный винт | 1 |
| 09 | 9751424 | Рычаг | 1 |
| 10 | J260820 | Болт с шайбой | 1 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 8074191 | Крышка | 1 |
| 13 | J051090 | Болт с шайбой | 3 |
| 13 | J271090 замена: J901090 | Болт с шайбой | 3 |
| 13 | J271090 замена: J222010 | Болт с шайбой | 3 |
| 15 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
