Топливные трубопроводы — HITACHI ZX55UR

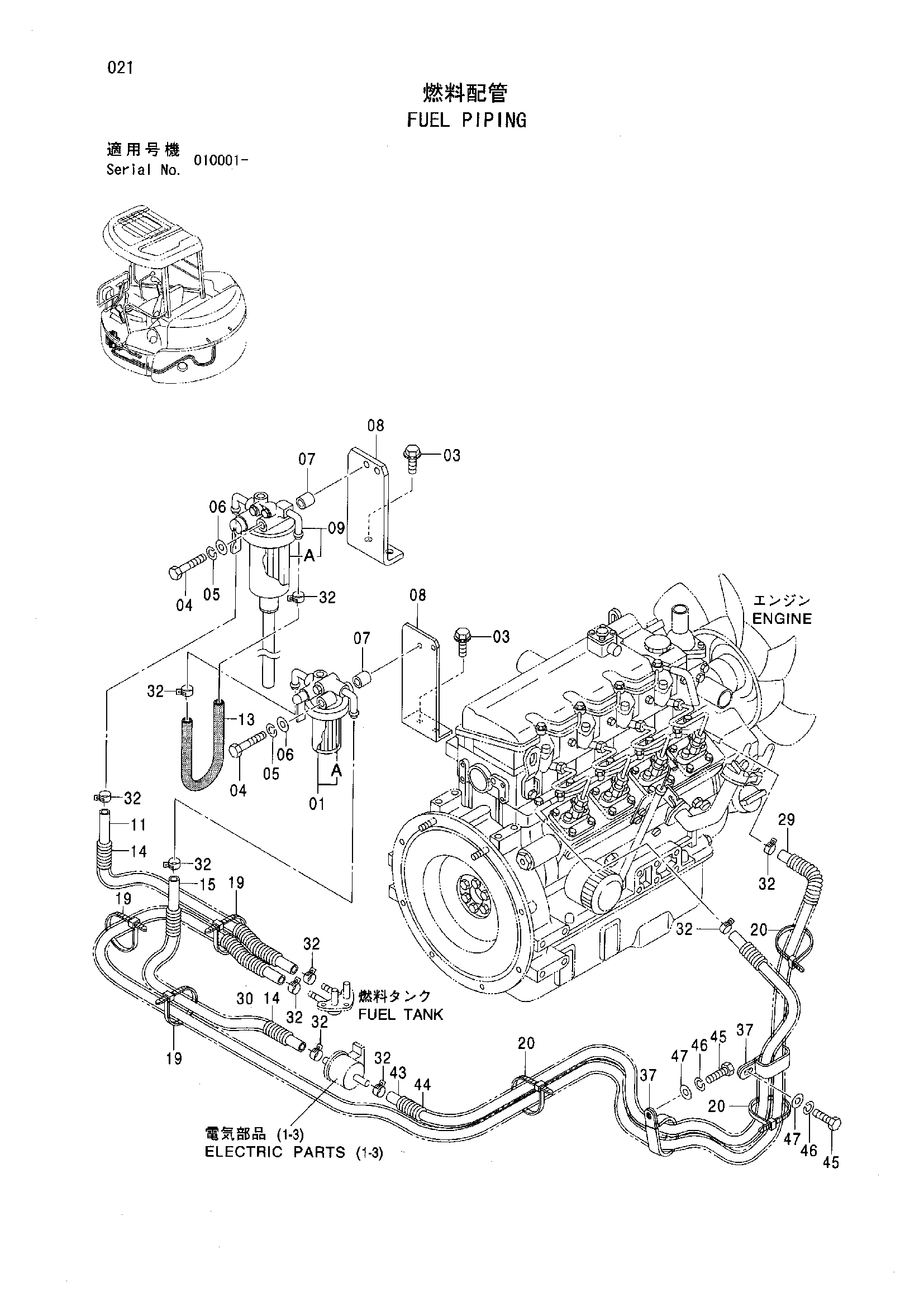

Заводская схема «Топливные трубопроводы» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4374591 | Топливный фильтр | 1 |
| 01A | 4376643 | Фильтрующий элемент | 1 |
| 03 | J090820 | Болт с шайбой | 4 |
| 03 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 03 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 04 | J960885 замена: J900885 | Болт | 2 |
| 04 | J900885 | Болт | 2 |
| 05 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 05 | A590908 | Пружинная шайба | 2 |
| 06 | J253108 замена: A590108 | Плоская шайба | 2 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4277425 | Проставка | 2 |
| 08 | 9759200 | Кронштейн | 2 |
| 09 | 4468770 | Фильтр | 1 |
| 09A | 4484740 | Комплект элемент | 1 |
| 11 | 4346828 | Топливный шланг | 1 |
| 13 | 4355362 | Топливный шланг | 1 |
| 14 | 4346824 | Трубка | 2 |
| 15 | 4346828 | Топливный шланг | 1 |
| 19 | 4055311 | Ленточный зажим | 5 |
| 20 | 4055312 | Ленточный зажим | 3 |
| 29 | 4358210 | Топливный шланг | 1 |
| 30 | 4358216 | Трубка | 1 |
| 32 | 4339258 | Хомут шланга | 10 |
| 37 | 4192034 | Зажим | 2 |
| 43 | 4358211 | Топливный шланг | 1 |
| 44 | 4363467 | Трубка | 1 |
| 45 | J971020 замена: J901020 | Болт | 2 |
| 45 | J901020 | Болт | 2 |
| 46 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | J253110 замена: A590110 | Плоская шайба | 2 |
| 47 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
