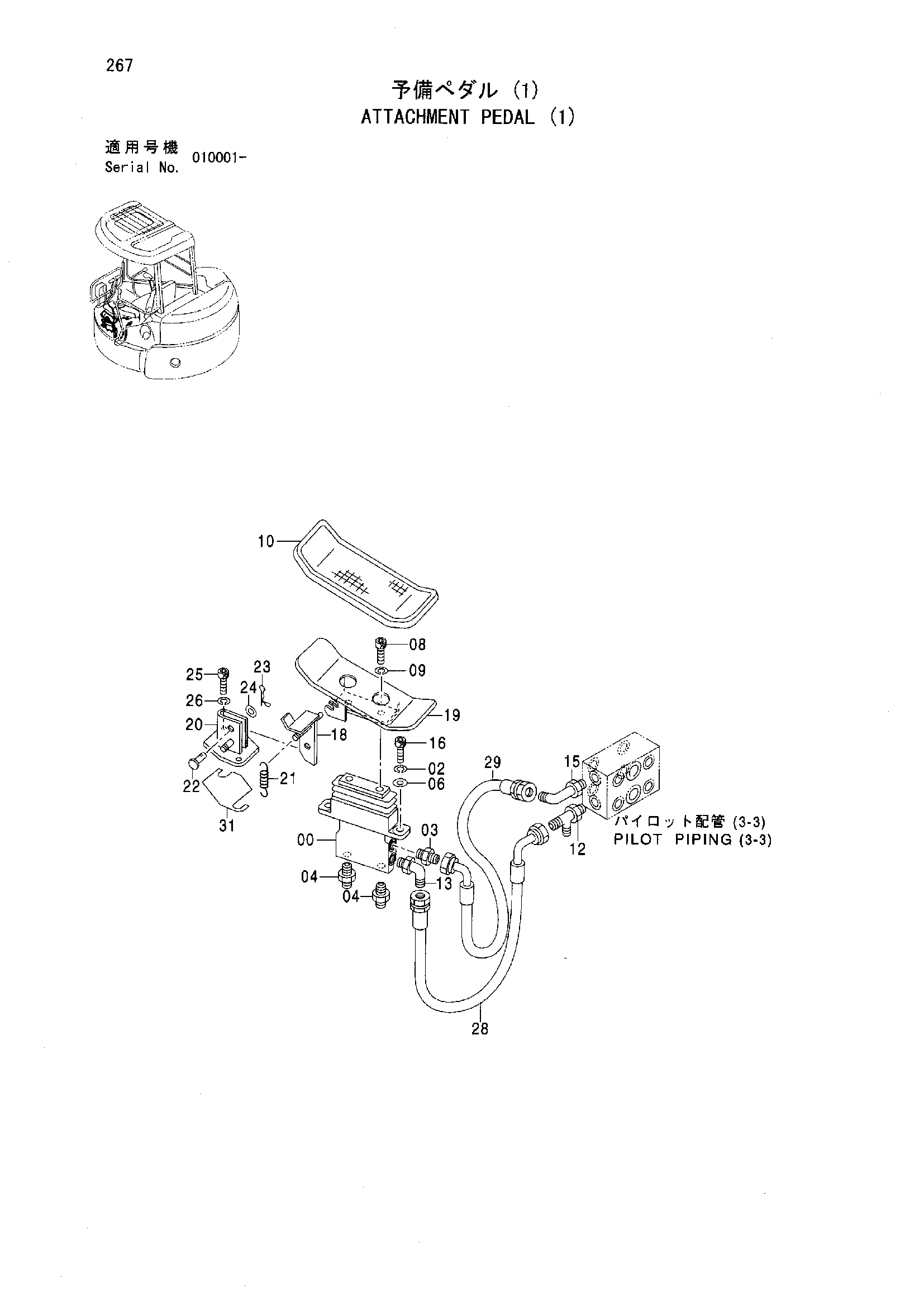

Педаль навесного оборудования (1) — HITACHI ZX55UR

Заводская схема «Педаль навесного оборудования (1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4467245	Пилотный клапан	1
02	J252210 замена: A590910	Пружинная шайба	2
02	A590910	Пружинная шайба	2
03	4042030	Адаптер	1
03A	957366	Уплотнительное кольцо	1
04	4405667	Адаптер	2
04A	957366	Уплотнительное кольцо	1
06	J253110 замена: A590110	Плоская шайба	2
06	A590110	Плоская шайба	2
08	J770816 замена: J780816	Болт с внутренним шестигранником	2
08	J780816	Болт с внутренним шестигранником	2
09	J252108 замена: A590908	Пружинная шайба	2
09	A590908	Пружинная шайба	2
10	4340159	Крышка	1
12	4406156	Тройник	1
12A	957366	Уплотнительное кольцо	1
13	4434981	Угловой штуцер	1
13A	957366	Уплотнительное кольцо	1
15	4368213	Угловой штуцер	1
15A	957366	Уплотнительное кольцо	1
16	J771020 замена: J781020	Болт с внутренним шестигранником	2
16	J781020	Болт с внутренним шестигранником	2
18	8081439	Ограничитель	1
19	8081440	Педаль	1
20	8074950	Кронштейн	1
21	4279604	Пружина	1
22	4287795	Палец	1
23	4476860	Стопорный палец	1
24	J253110 замена: A590110	Плоская шайба	1
24	A590110	Плоская шайба	1
25	J771016 замена: J781016	Болт с внутренним шестигранником	2
25	J781016	Болт с внутренним шестигранником	2
26	J252210 замена: A590910	Пружинная шайба	2
26	A590910	Пружинная шайба	2
28	4477993	Шланг (YP)	1
29	4477994	Шланг (YT)	1
31	4402410	Регулировочная шайба 0.8	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
