Пилотные гидролинии (3-1) — HITACHI ZX55UR

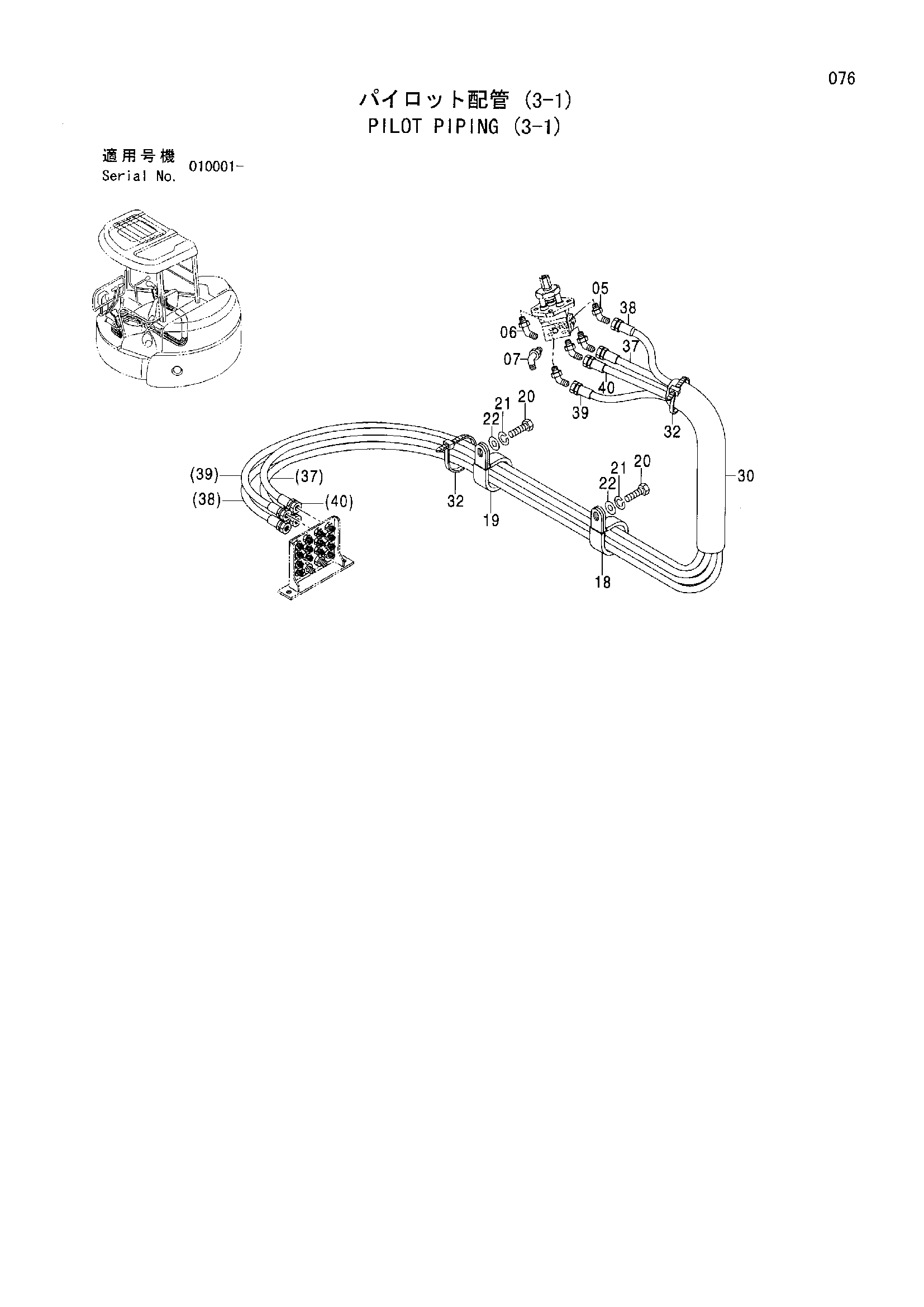

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4108100 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4423863 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4190265 | Зажим | 1 |
| 19 | 4193816 | Зажим | 1 |
| 20 | J971020 замена: J901020 | Болт | 2 |
| 20 | J901020 | Болт | 2 |
| 21 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J253110 замена: A590110 | Плоская шайба | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 30 | 4475439 | Защитный кожух | 1 |
| 32 | 4055312 | Ленточный зажим | 2 |
| 37 | 4477752 | Шланг (R1) | 1 |
| 38 | 4477753 | Шланг (R2) | 1 |
| 39 | 4477754 | Шланг (R3) | 1 |
| 40 | 4477755 | Шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
