4 Ходовой многофункциональный рычаг трубопроводы: 2 [моноблочный стрела] — HITACHI ZX55UR

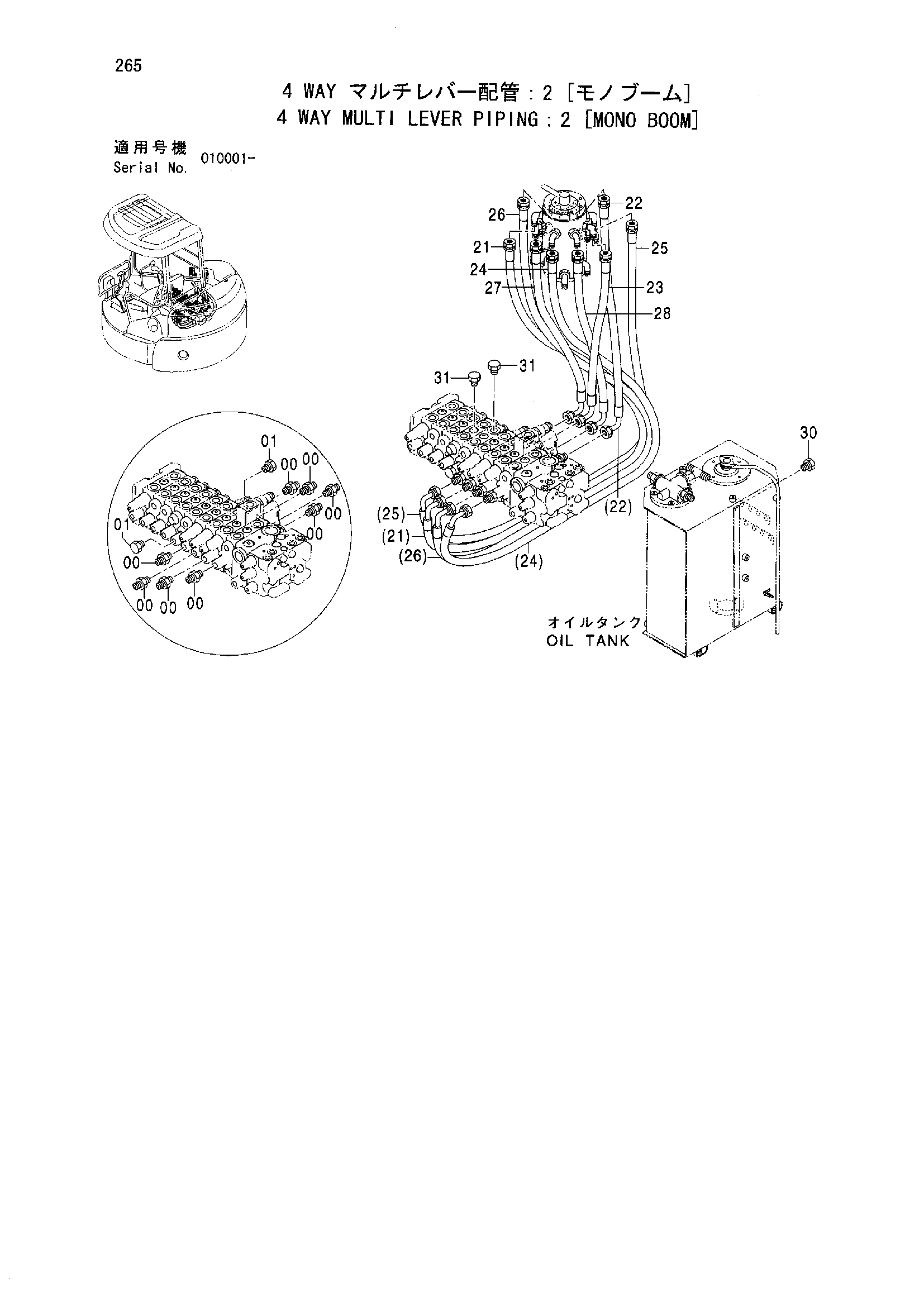

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы: 2 [моноблочный стрела]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 4 Ходовой многофункциональный рычаг трубопроводы: 2 [моноблочный стрела] HITACHI ZX55UR](/catalog-drawings/b7/b7fb735d-29fb-4244-bc1c-30c3da16ac34.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 8 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A885002 | Пробка | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4478933 | Шланг (1L, 3B) | 1 |
| 22 | 4477801 | Шланг (2L, 1A) | 1 |
| 23 | 4483950 | Шланг (3L, 3A) | 1 |
| 24 | 4477803 | Шланг (4L, 1B) | 1 |
| 25 | 4477804 | Шланг (1R, 4B) | 1 |
| 26 | 4483951 | Шланг (2R, 2B) | 1 |
| 27 | 4477806 | Шланг (3R, 4A) | 1 |
| 28 | 4478934 | Шланг (4R, 2A) | 1 |
| 30 | A885003 | Пробка | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A885004 | Пробка | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
