Ауто-идле — HITACHI ZX55UR

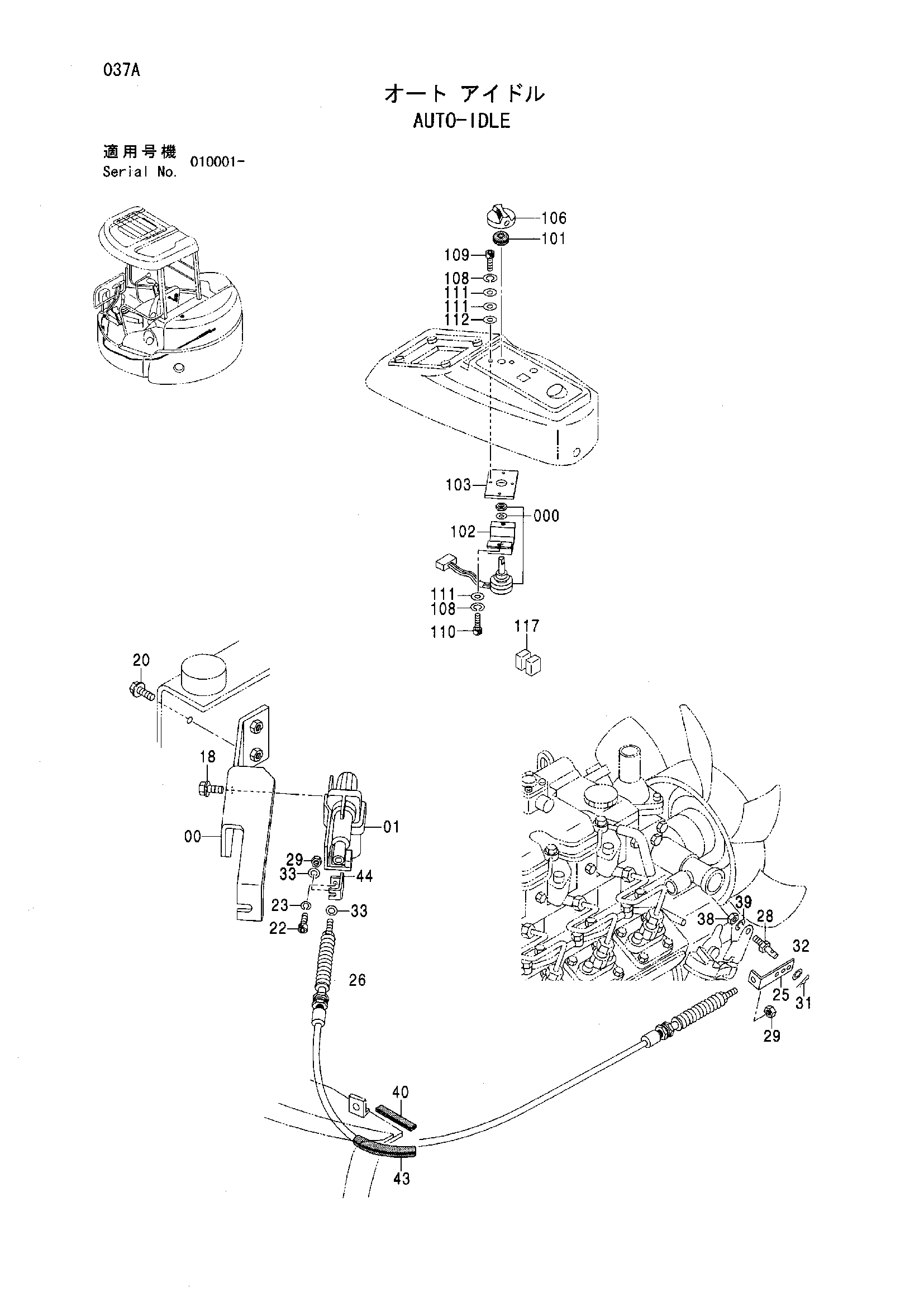

Заводская схема «Ауто-идле» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8074211	Кронштейн	1
01	4403545	Актуатор	1
18	J090820	Болт с шайбой	2
18	J260820 замена: J900820	Болт с шайбой	2
18	J260820 замена: A590108	Болт с шайбой	2
20	J051030	Болт с шайбой	2
20	J271030 замена: J901030	Болт с шайбой	2
20	J271030 замена: J222010	Болт с шайбой	2
22	J770510 замена: J780510	Болт с внутренним шестигранником	1
22	J780510	Болт с внутренним шестигранником	1
23	J252105 замена: A590905	Пружинная шайба	1
23	A590905	Пружинная шайба	1
25	4406305	Кронштейн	1
26	4403569	Трос управления	1
28	4386824	Палец	1
29	J231105 замена: M500504	Гайка	2
29	M500504	Гайка	2
31	4022696	Стопорный палец	1
32	J253106 замена: A590106	Плоская шайба	1
32	A590106	Плоская шайба	1
33	J253105 замена: A590105	Плоская шайба	2
33	A590105	Плоская шайба	2
38	J231106 замена: M500605	Гайка	1
38	M500605	Гайка	1
39	J252106 замена: A590906	Пружинная шайба	1
39	A590906	Пружинная шайба	1
40	4392474	Амортизатор	1
43	4419377	Резиновая прокладка	1
44	9753527	Кронштейн	1
100	4404543	Потентиометер	1
101	4458528	Резиновая втулка	1
102	4404591	Кронштейн	1
103	4458520	Седло винта	1
106	4402565	Диал	1
108	J252103 замена: A590903	Пружинная шайба	4
108	A590903	Пружинная шайба	4
109	J770310 замена: J780310	Болт с внутренним шестигранником	2
109	J780310	Болт с внутренним шестигранником	2
110	J770305 замена: J780305	Болт с внутренним шестигранником	2
110	J780305	Болт с внутренним шестигранником	2
111	J253103 замена: A590103	Плоская шайба	6
111	A590103	Плоская шайба	6
112	4404589	Шайба	2
117	4394590	Реле	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
