Отопитель (1) — HITACHI ZX55UR

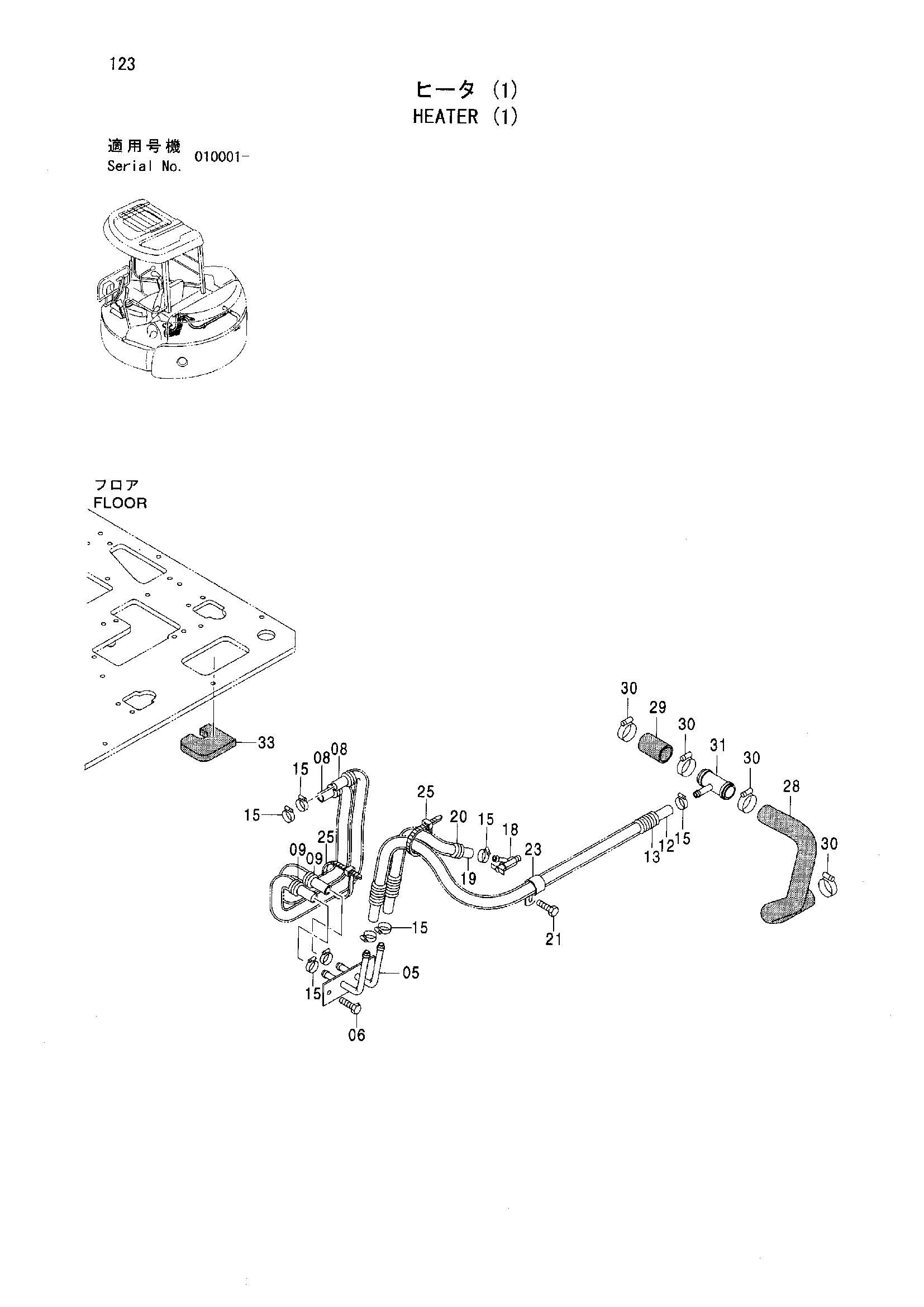

Заводская схема «Отопитель (1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8087496 | Трубка | 1 |
| 06 | J090820 | Болт с шайбой | 2 |
| 06 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 06 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 08 | 4399544 | Водяной шланг | 2 |
| 09 | 4399546 | Трубка корругатед | 2 |
| 12 | 4470603 | Водяной шланг | 1 |
| 13 | 4470604 | Трубка корругатед | 1 |
| 15 | 4514699 | Хомут шланга | 8 |
| 18 | 4508050 | Кран | 1 |
| 19 | 4477528 | Водяной шланг | 1 |
| 20 | 4477529 | Трубка корругатед | 1 |
| 21 | J051025 | Болт с шайбой | 1 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 21 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 23 | 4192035 | Зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 28 | 3094434 | Водяной шланг | 1 |
| 29 | 4468968 | Водяной шланг | 1 |
| 30 | 4011675 | Хомут шланга | 4 |
| 31 | 8087503 | Трубка | 1 |
| 33 | 4483616 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
