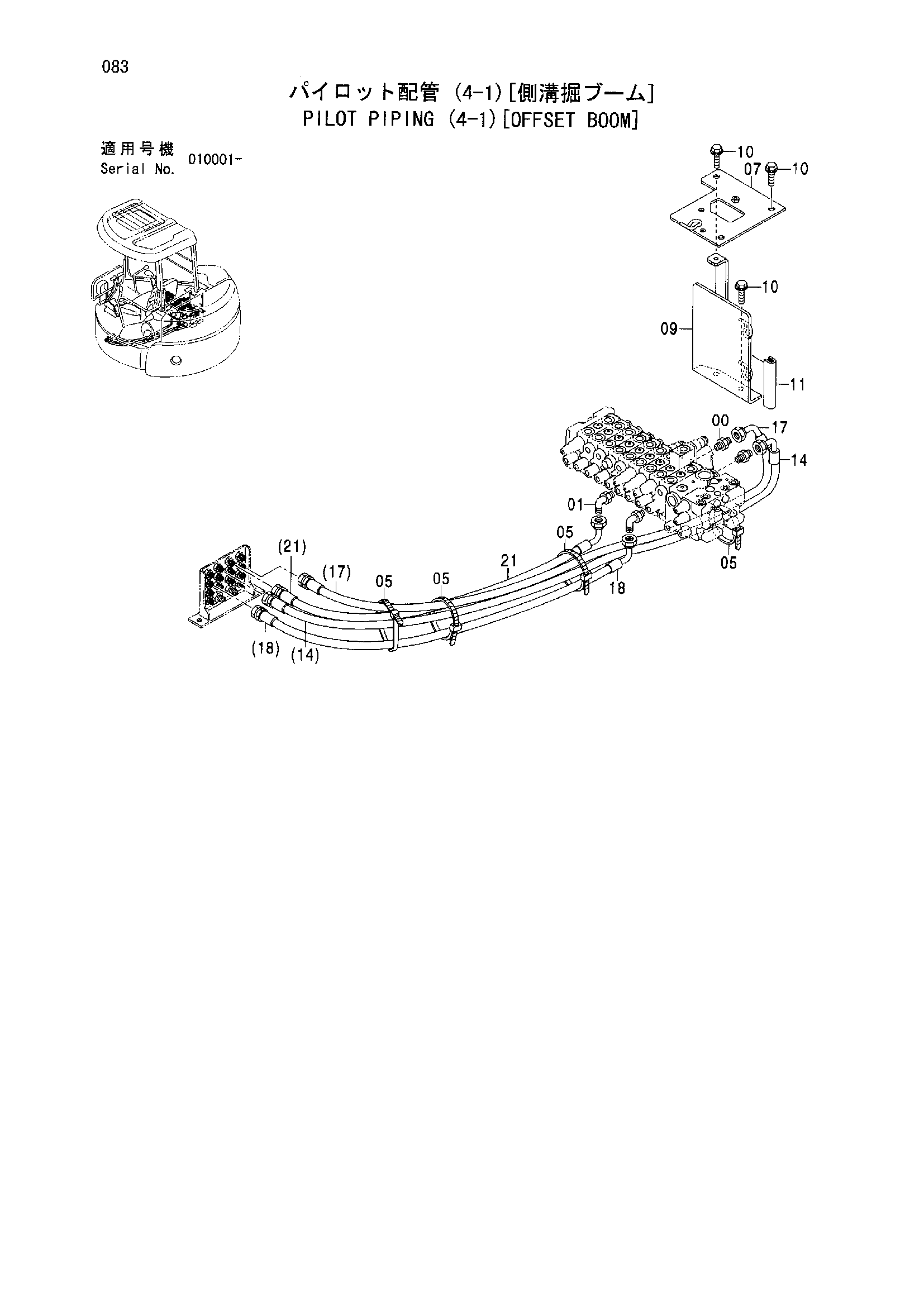

Пилотные гидролинии (4-1)[смещаемый стрела] — HITACHI ZX55UR
Заводская схема «Пилотные гидролинии (4-1)[смещаемый стрела]» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (4-1)[смещаемый стрела] HITACHI ZX55UR](/catalog-drawings/71/71741d7c-06b8-498a-a1f3-e1e77f5a0c09.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4434981 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 5 |
| 07 | 9759237 | Кронштейн | 1 |
| 09 | 8087403 | Кронштейн | 1 |
| 10 | J051025 | Болт с шайбой | 5 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 10 | J271025 замена: J222010 | Болт с шайбой | 5 |
| 11 | 4346355 | Амортизатор | 1 |
| 14 | 4477784 | Шланг (L2, 1A) | 1 |
| 17 | 4477787 | Шланг (R3, 4A) | 1 |
| 18 | 4477788 | Шланг (L4, 1B) | 1 |
| 21 | 4477791 | Шланг (R1, 4B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
