Навес детали (1) — HITACHI ZX55UR

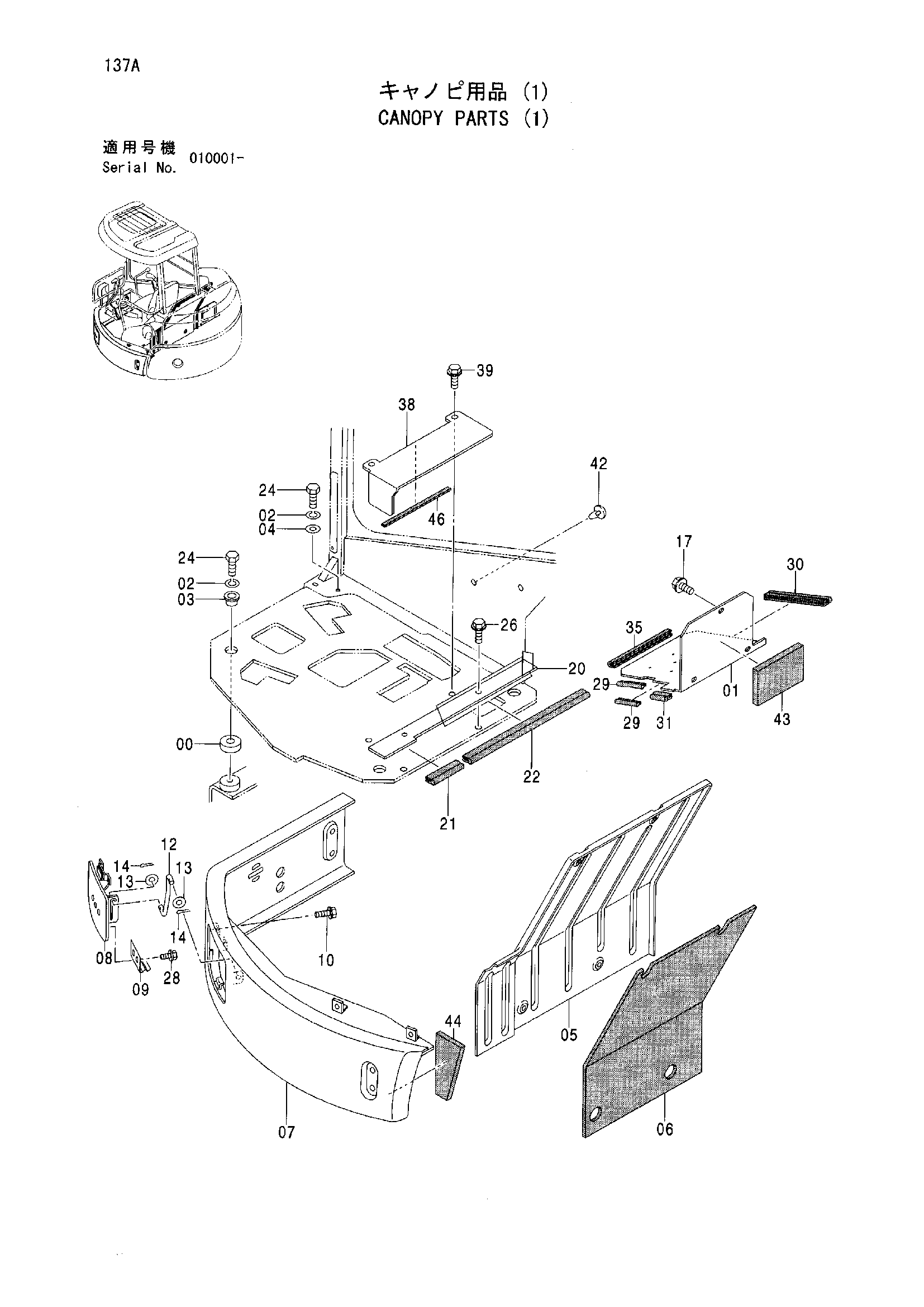

Заводская схема «Навес детали (1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4402291	Проставка	4
01	8090082	Крышка	1
02	J252216 замена: A590916	Пружинная шайба	4
02	A590916	Пружинная шайба	4
03	4407700	Проставка	3
04	4368739	Шайба	1
05	4600388	Крышка	1
05	1025960	Крышка	1
06	4471132	Резиновая прокладка	1
07	6020454	Крышка	1
08	7041991	Крышка	1
09	4405877	Пружина	1
10	J090616	Болт с шайбой	2
10	J260616 замена: J900616	Болт с шайбой	2
10	J260616 замена: A590106	Болт с шайбой	2
12	9743982	Стойка	1
13	4345258	Шайба	2
14	4022696	Стопорный палец	2
17	J051025	Болт с шайбой	3
17	J271025 замена: J901025	Болт с шайбой	3
17	J271025 замена: J222010	Болт с шайбой	3
20	4415354	Пластина	1
21	4415355	Резиновое уплотнение	1
22	4415356	Резиновое уплотнение	1
24	J971660 замена: J901660	Болт	4
24	J901660	Болт	4
26	J051025	Болт с шайбой	2
26	J271025 замена: J901025	Болт с шайбой	2
26	J271025 замена: J222010	Болт с шайбой	2
28	J680408	Винт с шайбой	2
29	4447184	Резиновое уплотнение	2
30	4406491	Резиновое уплотнение	1
31	4469178	Резиновое уплотнение	1
35	4403242	Амортизатор	1
38	3095826	Крышка	1
39	J090820	Болт с шайбой	2
39	J260820 замена: J900820	Болт с шайбой	2
39	J260820 замена: A590108	Болт с шайбой	2
42	4288579	Пробка	2
43	4483606	Резиновая прокладка	1
44	4483687	Резиновая прокладка	1
46	4484682	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
