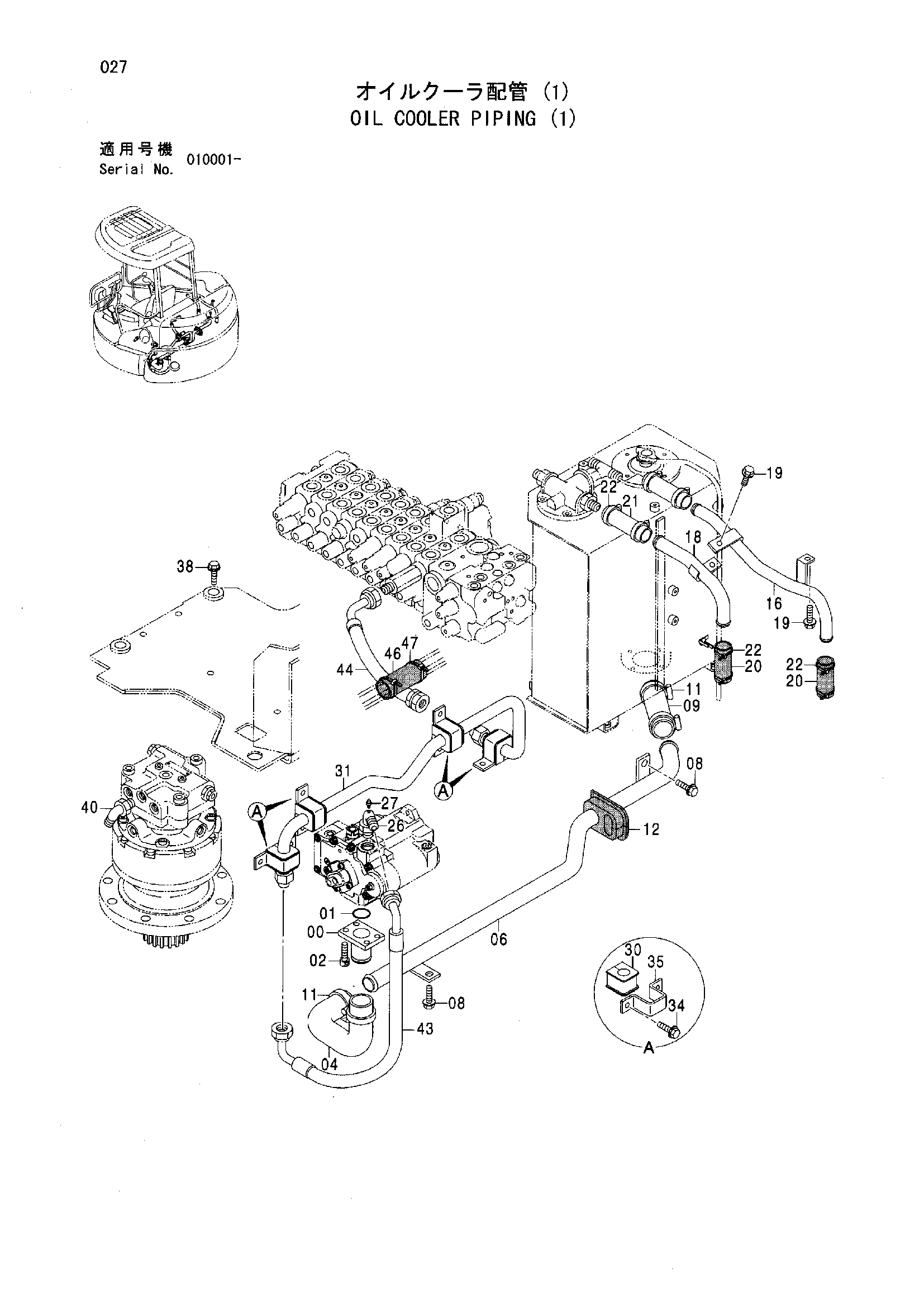

Масляный радиатор трубопроводы (1) — HITACHI ZX55UR

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9750291	Всасывающая трубка	1
01	A810040	Уплотнительное кольцо	1
02	J771025 замена: J781025	Болт с внутренним шестигранником	4
02	J781025	Болт с внутренним шестигранником	4
04	3094587	Резиновый шланг	1
06	8087295	Всасывающая трубка	1
08	J051020	Болт с шайбой	2
08	J271020 замена: J901020	Болт с шайбой	2
08	J271020 замена: J222010	Болт с шайбой	2
09	4080206	Резиновый шланг	1
11	4505385	Хомут шланга	4
12	4403463	Резиновая втулка	1
16	8086913	Трубка	1
18	8086992	Трубка	1
19	J090820	Болт с шайбой	2
19	J260820 замена: J900820	Болт с шайбой	2
19	J260820 замена: A590108	Болт с шайбой	2
20	4120247	Резиновый шланг	2
21	4120248	Резиновый шланг	2
22	4505243	Хомут шланга	8
26	4469580	Угловой штуцер	1
26A	4506424	Уплотнительное кольцо	1
27	94-2021	Пробка	1
30	4469323	Резиновая втулка	4
31	8087297	Трубка	1
34	J051025	Болт с шайбой	8
34	J271025 замена: J901025	Болт с шайбой	8
34	J271025 замена: J222010	Болт с шайбой	8
35	4474739	Хомут	4
38	J061055	Болт с шайбой	4
38	J281055 замена: J901055	Болт с шайбой	4
38	J281055 замена: 4486055	Болт с шайбой	4
40	4434724 замена: 4162917	Угловой штуцер	1
40	4162917	Угловой штуцер	1
40A	4509180	Уплотнительное кольцо	1
43	4477703	Шланг (PP1)	1
44	4477704	Шланг (CP1)	1
46	4408499	Резиновая прокладка	1
47	4323613	Ленточный зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
