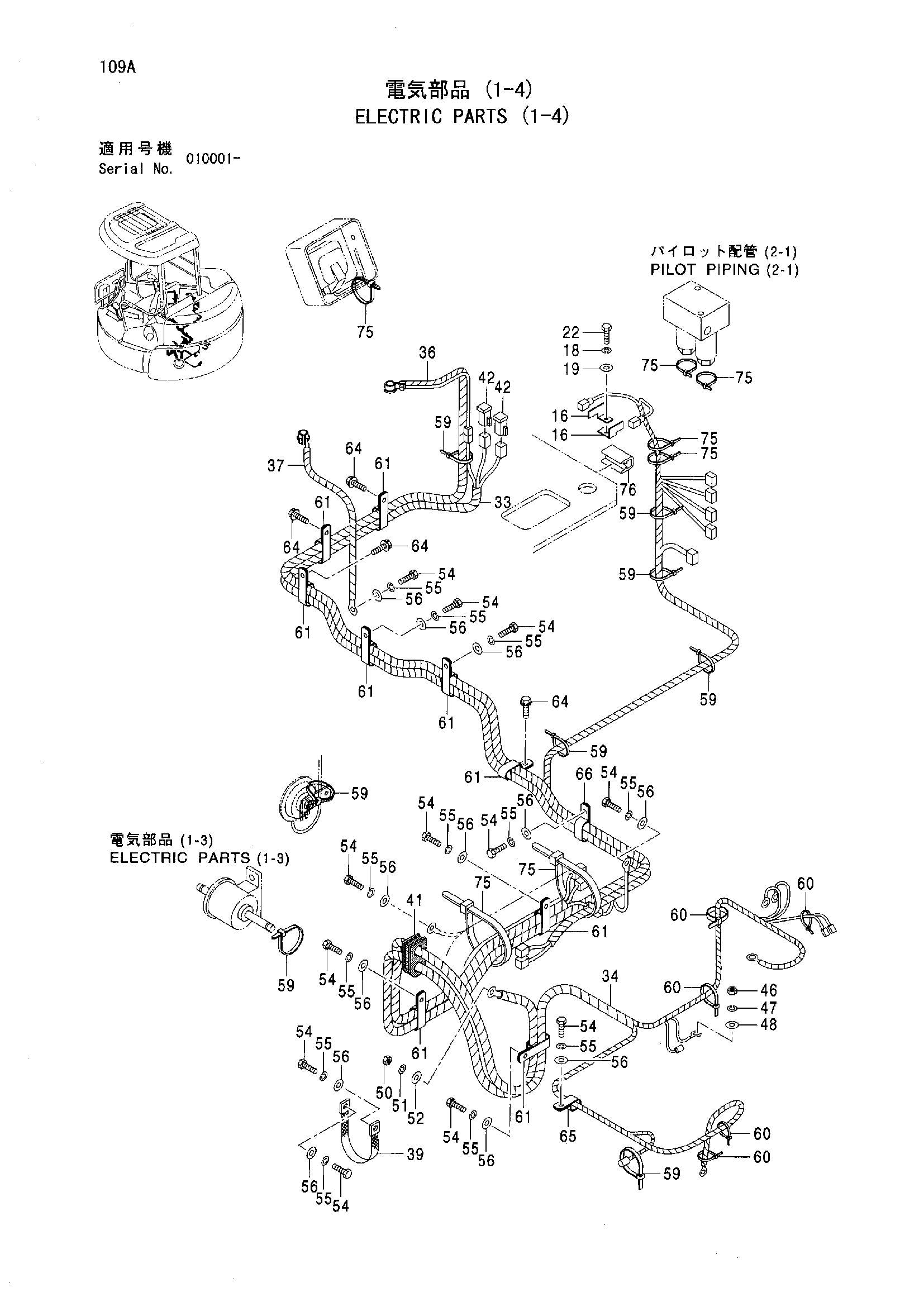

Электрооборудование (1-4) — HITACHI ZX55UR

Заводская схема «Электрооборудование (1-4)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
16	4257159	Кронштейн	2
18	J252108 замена: A590908	Пружинная шайба	1
18	A590908	Пружинная шайба	1
19	J253108 замена: A590108	Плоская шайба	1
19	A590108	Плоская шайба	1
22	J960816 замена: J900816	Болт	1
22	J900816	Болт	1
33	2048123	Жгут проводов провод (основной)	1
34	3095029	Жгут проводов провод (двигатель)	1
36	4472264	Трос [аккумулятор (+)]	1
37	4406524	Трос [аккумулятор (-)]	1
39	4372789	Жгут проводов	1
41	4403461	Резиновая втулка	1
42	4414201	Фусибле-линк (65A)	2
46	J231106 замена: M500605	Гайка	1
46	M500605	Гайка	1
47	J252106 замена: A590906	Пружинная шайба	1
47	A590906	Пружинная шайба	1
48	J253106 замена: A590106	Плоская шайба	1
48	A590106	Плоская шайба	1
50	J231108 замена: M500807	Гайка	1
50	M500807	Гайка	1
51	J252108 замена: A590908	Пружинная шайба	1
51	A590908	Пружинная шайба	1
52	J253108 замена: A590108	Плоская шайба	1
52	A590108	Плоская шайба	1
54	J971020 замена: J901020	Болт	12
54	J901020	Болт	12
55	J252210 замена: A590910	Пружинная шайба	12
55	A590910	Пружинная шайба	12
56	J253110 замена: A590110	Плоская шайба	12
56	A590110	Плоская шайба	12
59	4055312	Ленточный зажим	8
60	4326365	Ленточный зажим	5
61	4190282	Зажим	9
64	J051020	Болт с шайбой	4
64	J271020 замена: J901020	Болт с шайбой	4
64	J271020 замена: J222010	Болт с шайбой	4
65	4190261	Зажим	1
66	4192034	Зажим	1
75	4121859	Ленточный зажим	5
76	4346916	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
