Каталог запчастей HITACHI
Кондиционер (2-2) — HITACHI ZX55UR

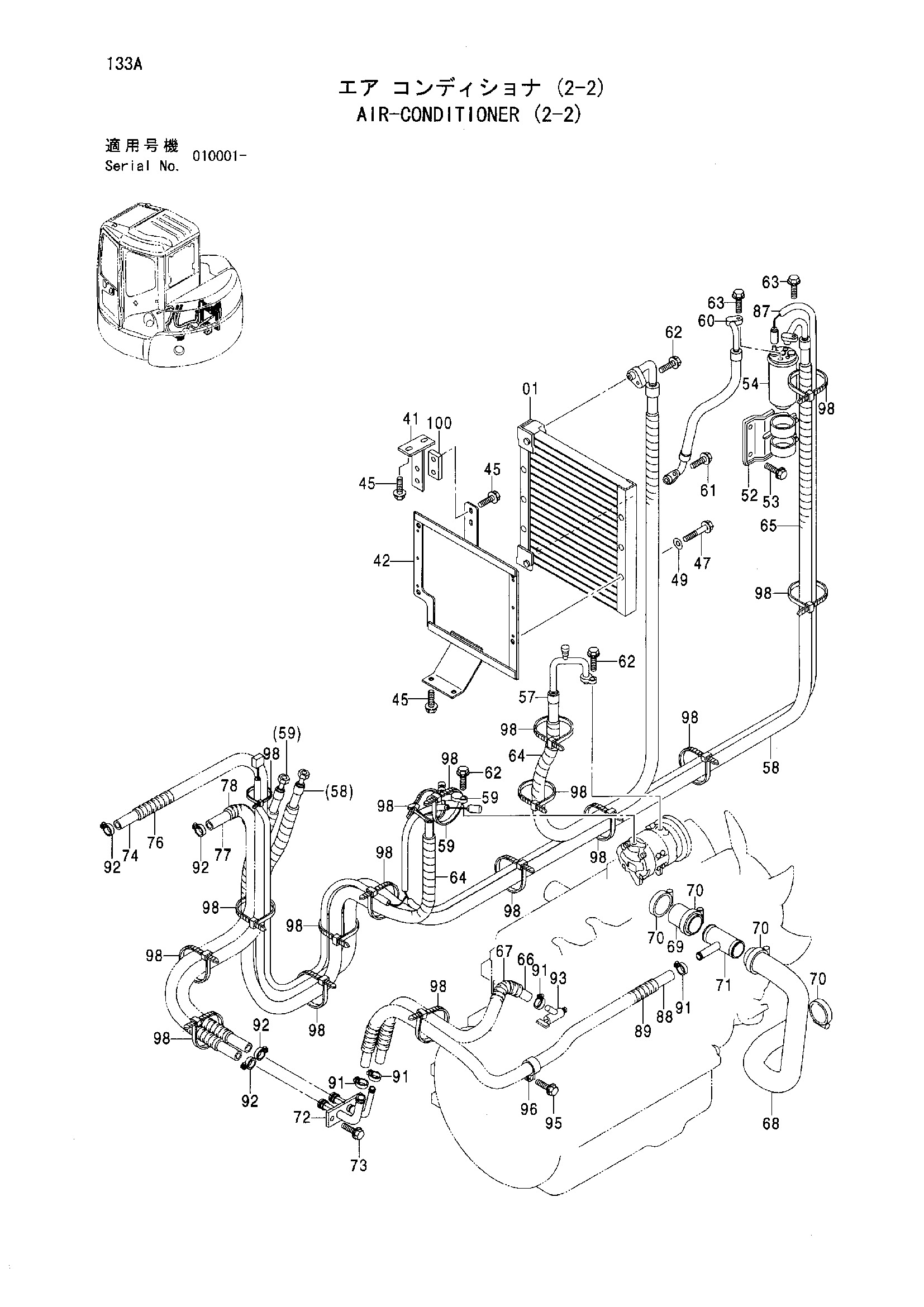

Заводская схема «Кондиционер (2-2)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4413063 | Конденсатор | 1 |
| 41 | 9751721 | Кронштейн | 1 |
| 42 | 7043385 | Кронштейн | 1 |
| 45 | J090820 | Болт с шайбой | 6 |
| 45 | J260820 замена: J900820 | Болт с шайбой | 6 |
| 45 | J260820 замена: A590108 | Болт с шайбой | 6 |
| 47 | J080845 | Болт с шайбой | 6 |
| 47 | J260845 замена: J900845 | Болт с шайбой | 6 |
| 47 | J260845 замена: A590108 | Болт с шайбой | 6 |
| 49 | 4308365 замена: 4338215 | Шайба плаин | 6 |
| 49 | 4338215 | Шайба | 6 |
| 52 | 4339373 | Кронштейн | 1 |
| 53 | J090820 | Болт с шайбой | 2 |
| 53 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 53 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 54 | 4413064 | Осушитель | 1 |
| 57 | 4477405 | Шланг радиатора | 1 |
| 58 | 4405425 | Шланг радиатора | 1 |
| 59 | 4405426 | Шланг радиатора | 1 |
| 60 | 4412399 | Шланг радиатора | 1 |
| 61 | J090835 | Болт с шайбой | 1 |
| 61 | J260835 замена: J900835 | Болт с шайбой | 1 |
| 61 | J260835 замена: A590108 | Болт с шайбой | 1 |
| 62 | J090825 | Болт с шайбой | 3 |
| 62 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 62 | J260825 замена: A590108 | Болт с шайбой | 3 |
| 63 | J090625 | Болт с шайбой | 2 |
| 63 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 63 | J260625 замена: A590106 | Болт с шайбой | 2 |
| 64 | 4327294 | Защитный кожух | 6 |
| 65 | 4327293 | Защитный кожух | 6 |
| 66 | 4477528 | Водяной шланг | 1 |
| 67 | 4477529 | Трубка корругатед | 1 |
| 68 | 3094434 | Водяной шланг | 1 |
| 69 | 4468968 | Водяной шланг | 1 |
| 70 | 4011675 | Хомут шланга | 4 |
| 71 | 8087503 | Трубка | 1 |
| 72 | 8087497 | Трубка | 1 |
| 73 | J090820 | Болт с шайбой | 2 |
| 73 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 73 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 74 | 4414603 | Водяной шланг | 1 |
| 76 | 4405205 | Трубка корругатед | 1 |
| 77 | 4412659 | Водяной шланг | 1 |
| 78 | 4412660 | Трубка корругатед | 1 |
| 87 | 4460314 | Жгут проводов | 1 |
| 88 | 4470603 | Водяной шланг | 1 |
| 89 | 4470604 | Трубка корругатед | 1 |
| 91 | 4514699 | Хомут шланга | 4 |
| 92 | 4504367 | Хомут шланга | 4 |
| 93 | 4508050 | Кран | 1 |
| 95 | J051025 | Болт с шайбой | 1 |
| 95 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 95 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 96 | 4192035 | Зажим | 1 |
| 98 | 4055312 | Ленточный зажим | 17 |
| 100 | 4485830 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
