Рычаги хода (1) — HITACHI ZX55UR

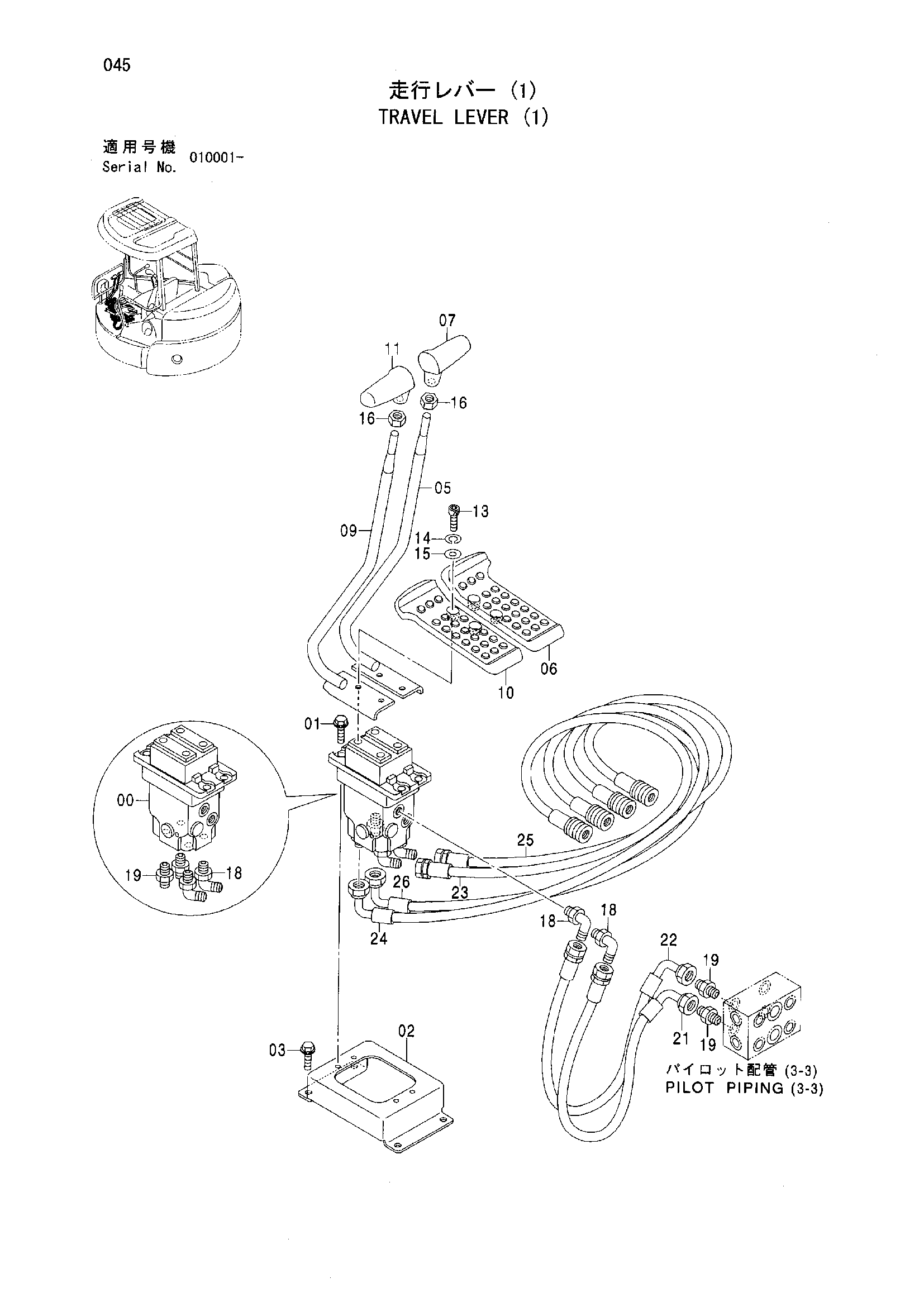

Заводская схема «Рычаги хода (1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467243 | Пилотный клапан | 1 |
| 01 | J090825 | Болт с шайбой | 4 |
| 01 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 01 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 02 | 8088514 | Кронштейн | 1 |
| 03 | J051025 | Болт с шайбой | 4 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 05 | 8088394 | Рычаг | 1 |
| 06 | 1030519 | Педаль (правый) | 1 |
| 07 | 2045468 замена: 2051176 | Рукоятка | 1 |
| 07 | 2051176 | Рукоятка | 1 |
| 09 | 8085214 | Рычаг | 1 |
| 10 | 1030516 | Педаль (левый) | 1 |
| 11 | 2045469 замена: 2051177 | Рукоятка | 1 |
| 11 | 2051177 | Рукоятка | 1 |
| 13 | J770820 замена: J780820 | Болт с внутренним шестигранником | 4 |
| 13 | J780820 | Болт с внутренним шестигранником | 4 |
| 14 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | J253108 замена: A590108 | Плоская шайба | 4 |
| 15 | A590108 | Плоская шайба | 4 |
| 16 | 4424185 | Гайка | 2 |
| 18 | 4434981 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4042030 | Адаптер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4477764 | Шланг (TRP) | 1 |
| 22 | 4477765 | Шланг (TRT) | 1 |
| 23 | 4477766 | Шланг (TR1) | 1 |
| 24 | 4477767 | Шланг (TR2) | 1 |
| 25 | 4477768 | Шланг (TR3) | 1 |
| 26 | 4477769 | Шланг (TR4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
