Топливный бак — HITACHI ZX55UR

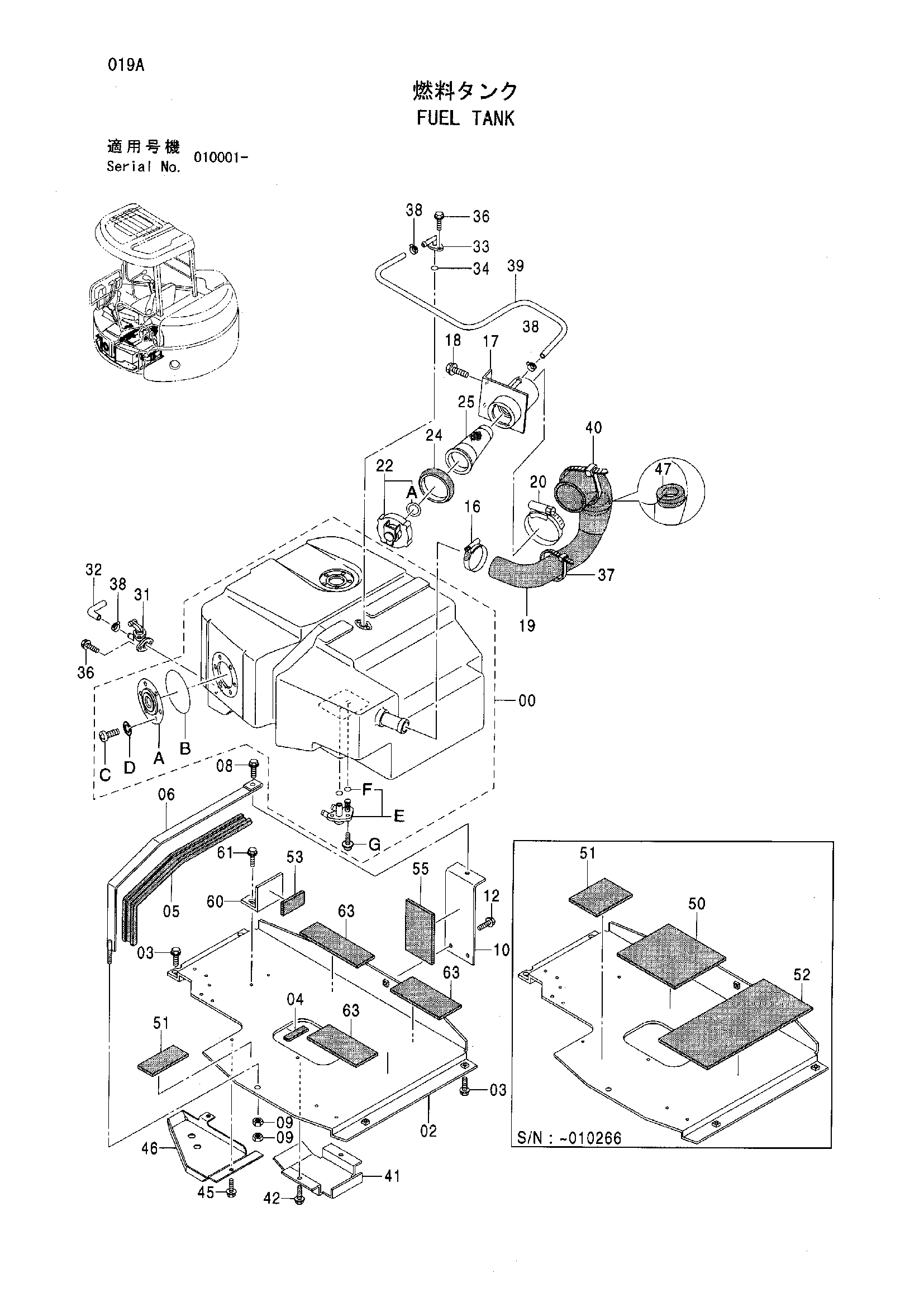

Заводская схема «Топливный бак» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401984 | Топливный бак | 1 |
| 00A | 4423722 | Крышка | 1 |
| 00B | A810080 | Уплотнительное кольцо | 1 |
| 00C | J691612 | Винт | 6 |
| 00D | J252106 замена: A590906 | Пружинная шайба | 6 |
| 00D | A590906 | Пружинная шайба | 6 |
| 00E | 4355689 замена: 4608250 | Сетчатый фильтр | 1 |
| 00E | 4608250 | Сетчатый фильтр | 1 |
| 00F | 4202987 | Уплотнительное кольцо | 2 |
| 00F | 954495 | Уплотнительное кольцо | 2 |
| 00G | J670514 замена: J680516 | Винт с шайбой | 3 |
| 00G | J680516 | Винт с шайбой | 3 |
| 02 | 7041714 | Кронштейн | 1 |
| 03 | J051025 | Болт с шайбой | 4 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 04 | 4392474 | Амортизатор | 1 |
| 05 | 4429226 | Резиновая прокладка | 1 |
| 06 | 9750459 | Ремень | 1 |
| 08 | J090820 | Болт с шайбой | 1 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 08 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 09 | J231210 замена: J950010 | Гайка | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | 9759201 | Кронштейн | 1 |
| 12 | J090820 | Болт с шайбой | 2 |
| 12 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 12 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 16 | 4505385 | Хомут шланга | 1 |
| 17 | 8074029 | Заливная горловина | 1 |
| 18 | J090820 | Болт с шайбой | 2 |
| 18 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 18 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 19 | 3084679 | Топливный шланг | 1 |
| 20 | 4503469 | Хомут шланга | 1 |
| 22 | 4363380 | Колпачок | 1 |
| 22A | 4460931 | Манжета | 1 |
| 24 | 4392120 | Защитный чехол | 1 |
| 25 | 4279093 | Фильтр | 1 |
| 31 | 4358947 | Кран | 1 |
| 32 | 4402287 | Топливный шланг | 1 |
| 33 | 9750349 | Трубка | 1 |
| 34 | 985100 | Уплотнительное кольцо | 1 |
| 36 | J090614 | Болт с шайбой | 4 |
| 36 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 36 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 37 | 4055311 | Ленточный зажим | 1 |
| 38 | 4351486 | Хомут шланга | 3 |
| 39 | 4406061 | Топливный шланг | 1 |
| 40 | 4121859 | Ленточный зажим | 1 |
| 41 | 4401755 | Крышка | 1 |
| 42 | J090820 | Болт с шайбой | 2 |
| 42 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 42 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 45 | J090820 | Болт с шайбой | 2 |
| 45 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 45 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 46 | 2048751 | Крышка | 1 |
| 47 | 4455086 | Резиновая втулка | 1 |
| 50 | 4392250 замена: 4404057 | Резиновая прокладка | 1 |
| 51 | 4402292 замена: 4446779 | Резиновая прокладка | 1 |
| 51 | 4446779 | Резиновая прокладка | 1 |
| 52 | 4402293 замена: 4404057 | Резиновая прокладка | 1 |
| 53 | 4392516 | Резиновая прокладка | 1 |
| 55 | 4402294 | Резиновая прокладка | 1 |
| 60 | 4408189 | Кронштейн | 1 |
| 61 | J090820 | Болт с шайбой | 2 |
| 61 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 61 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 63 | 4404057 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
