Гидроцилиндр отвала (PAT отвал) — HITACHI ZX55UR

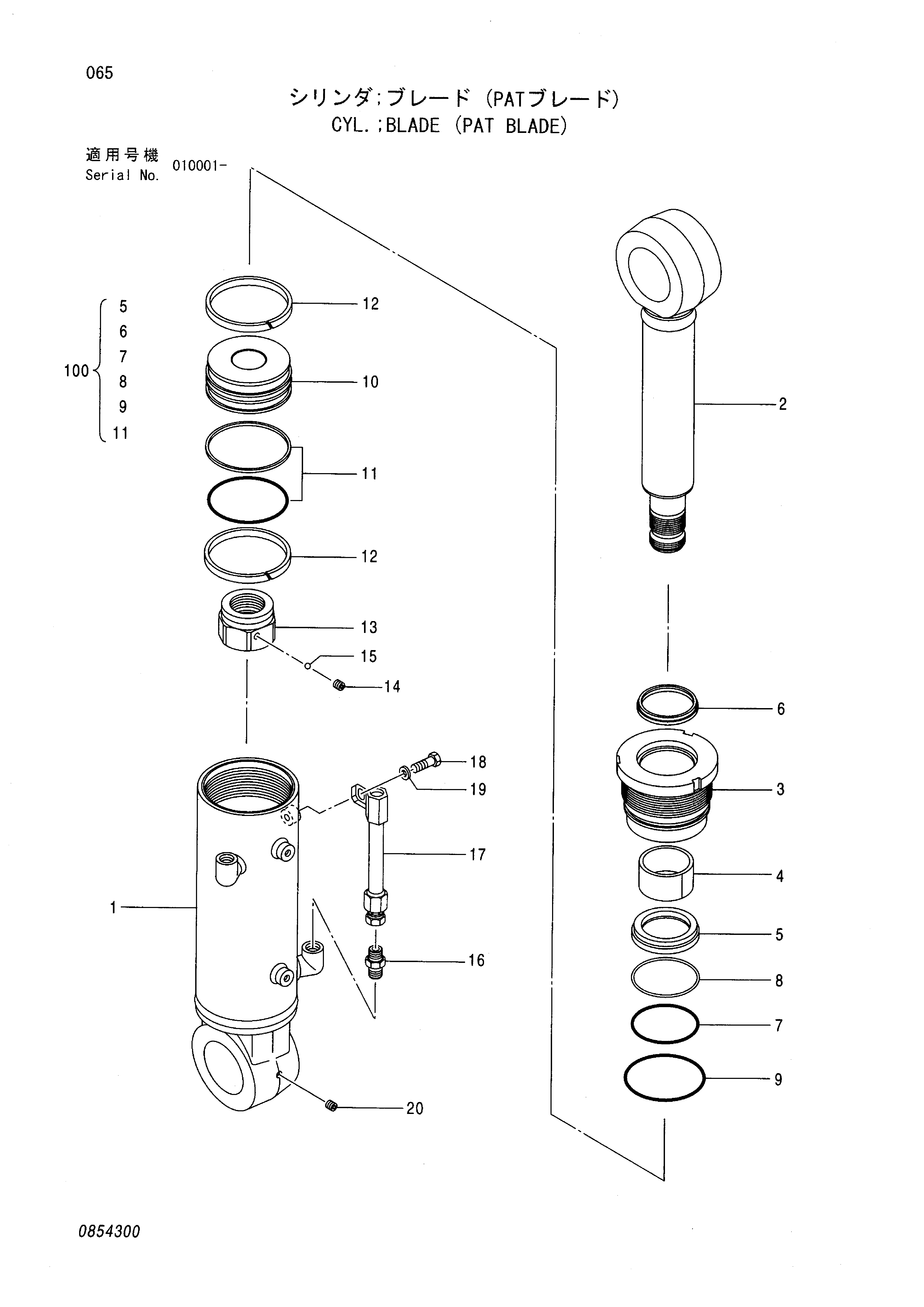

Заводская схема «Гидроцилиндр отвала (PAT отвал)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428238 | Гидроцилиндр отвала | 1 | |
| 1 | 0854301 | Труба гидроцилиндра | 1 |
| 2 | 0854302 | Шток поршня | 1 |
| 3 | 0854303 | Головка гидроцилиндра | 1 |
| 4 | 0733104 | Втулка | 1 |
| 5 | 4085460 | U-образная манжета | 1 |
| 6 | 0409117 | Грязесъёмное кольцо | 1 |
| 7 | A811115 | Уплотнительное кольцо | 1 |
| 8 | 0261310 | Опорное кольцо | 1 |
| 9 | A810120 | Уплотнительное кольцо | 1 |
| 10 | 0854304 | Поршень | 1 |
| 11 | 0258205 | Уплотнительное кольцо | 1 |
| 12 | 0854305 | Направляющее кольцо | 2 |
| 13 | 0409108 | Гайка | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Стальной шарик | 1 |
| 16 | 0732903 | Адаптер | 1 |
| 17 | 0854306 | Трубка | 1 |
| 18 | 0684312 | Болт | 1 |
| 19 | 0714808 | Шайба | 1 |
| 20 | 94-2010 | Пробка | 1 |
| 100 | 0854307 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
