Отвал PAT — HITACHI ZX55UR

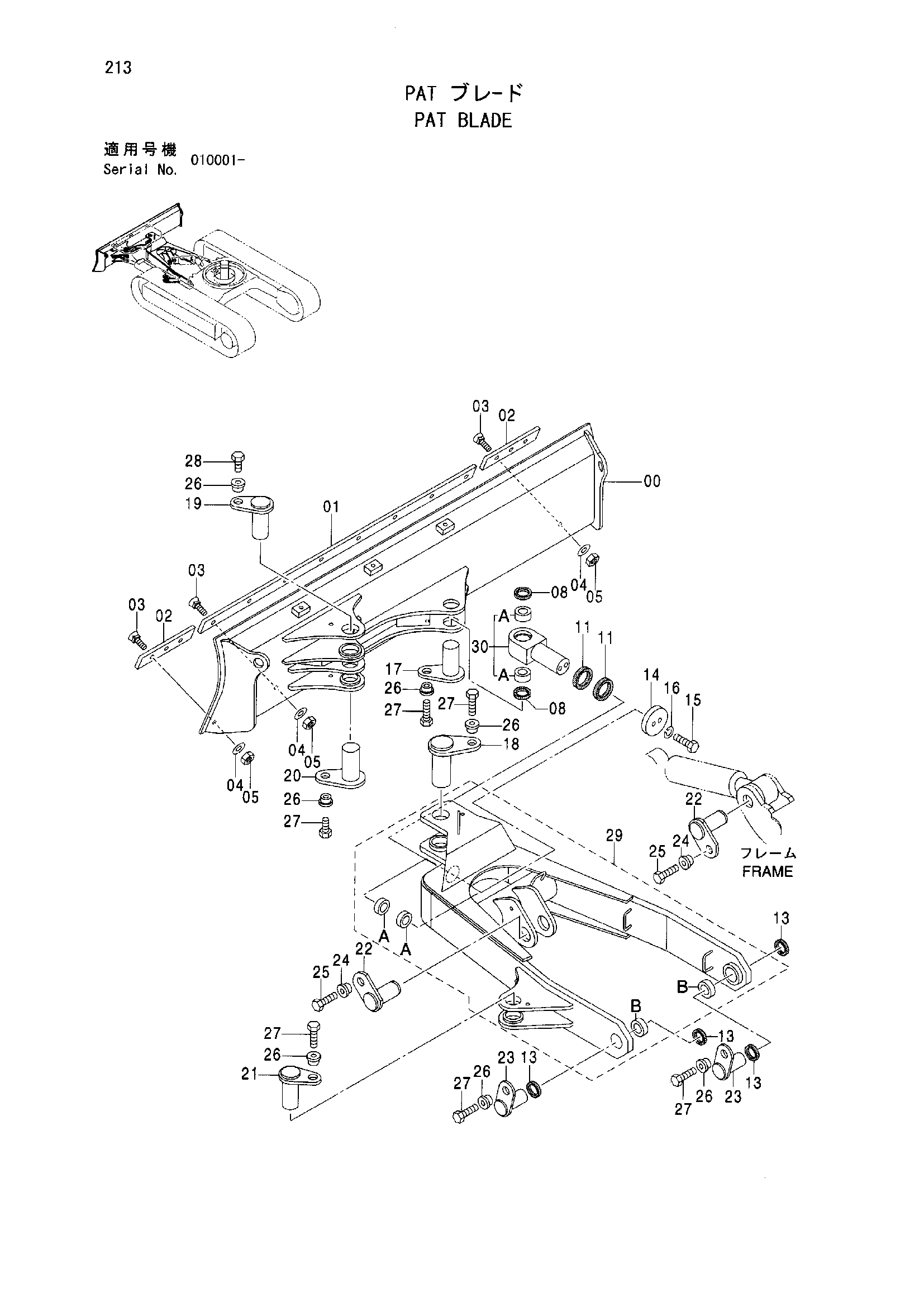

Заводская схема «Отвал PAT» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019225 | Отвал | 1 |
| 01 | 3087945 | Куттинг-едге | 1 |
| 02 | 4437773 | Куттинг-едге | 2 |
| 03 | 4429886 | Болт плуг | 14 |
| 04 | J254014 замена: J222014 | Шайба | 14 |
| 04 | J222014 | Шайба | 14 |
| 05 | 4434851 | Гайка | 14 |
| 08 | 4349913 | Пылезащитное уплотнение | 2 |
| 11 | 4084578 | Пылезащитное уплотнение | 2 |
| 13 | 4347251 | Пылезащитное уплотнение | 4 |
| 14 | 4429925 | Пластина | 1 |
| 15 | J971645 замена: J901645 | Болт | 2 |
| 15 | J901645 | Болт | 2 |
| 16 | J252216 замена: A590916 | Пружинная шайба | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 17 | 9753777 | Палец | 1 |
| 18 | 9754893 | Палец | 1 |
| 19 | 9753778 | Палец | 1 |
| 20 | 9753782 | Палец | 1 |
| 21 | 9753783 | Палец | 1 |
| 22 | 9745184 | Палец | 2 |
| 23 | 9745228 | Палец | 2 |
| 24 | 4339356 | Втулка | 2 |
| 25 | J971640 замена: J901640 | Болт | 2 |
| 25 | J901640 | Болт | 2 |
| 26 | 4339355 | Втулка | 7 |
| 27 | J971435 замена: J901435 | Болт | 6 |
| 27 | J901435 | Болт | 6 |
| 28 | J971430 замена: J901430 | Болт | 1 |
| 28 | J901430 | Болт | 1 |
| 29 | 7042255 | Рама | 1 |
| 29A | 4332286 | Втулка | 2 |
| 29B | 4332743 | Втулка | 2 |
| 30 | 9758626 | Палец | 1 |
| 30A | 4430621 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
