Моноблочный стрела опора — HITACHI ZX55UR

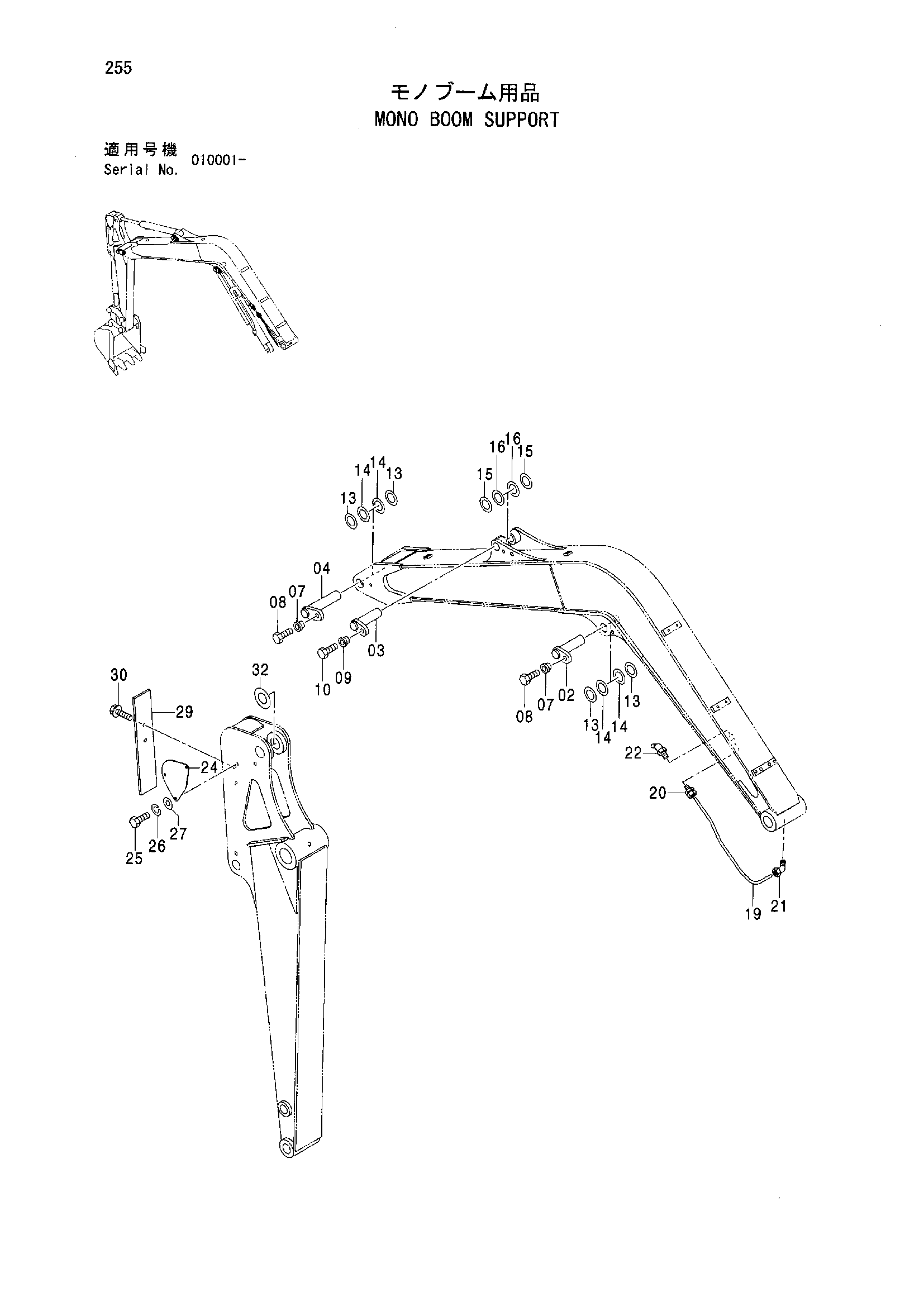

Заводская схема «Моноблочный стрела опора» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9759950 | Палец | 1 |
| 03 | 9759951 | Палец | 1 |
| 04 | 9758158 | Палец | 1 |
| 07 | 4349716 | Втулка | 2 |
| 08 | J971635 замена: J901635 | Болт | 2 |
| 08 | J901635 | Болт | 2 |
| 09 | 4339355 | Втулка | 1 |
| 10 | J971430 замена: J901430 | Болт | 1 |
| 10 | J901430 | Болт | 1 |
| 13 | 4404577 | Регулировочная шайба 0.8 | 4 |
| 14 | 4365639 | Регулировочная шайба 0.5 | 4 |
| 15 | 4404579 | Регулировочная шайба 0.8 | 2 |
| 16 | 4353674 | Регулировочная шайба 0.5 | 2 |
| 19 | 4471102 | Трубка | 1 |
| 20 | 4130168 | Штуцер трубки | 1 |
| 21 | 4130174 | Штуцер трубки | 1 |
| 22 | J75581 | Пресс-маслёнка | 1 |
| 24 | 4471218 | Крышка | 1 |
| 25 | J971016 замена: J901016 | Болт | 3 |
| 25 | J901016 | Болт | 3 |
| 26 | J252210 замена: A590910 | Пружинная шайба | 3 |
| 26 | A590910 | Пружинная шайба | 3 |
| 27 | J253110 замена: A590110 | Плоская шайба | 3 |
| 27 | A590110 | Плоская шайба | 3 |
| 29 | 4476393 | Крышка | 1 |
| 30 | J051020 | Болт с шайбой | 2 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 30 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 32 | 4600162 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
