Клапан трубопроводы — HITACHI ZX55UR

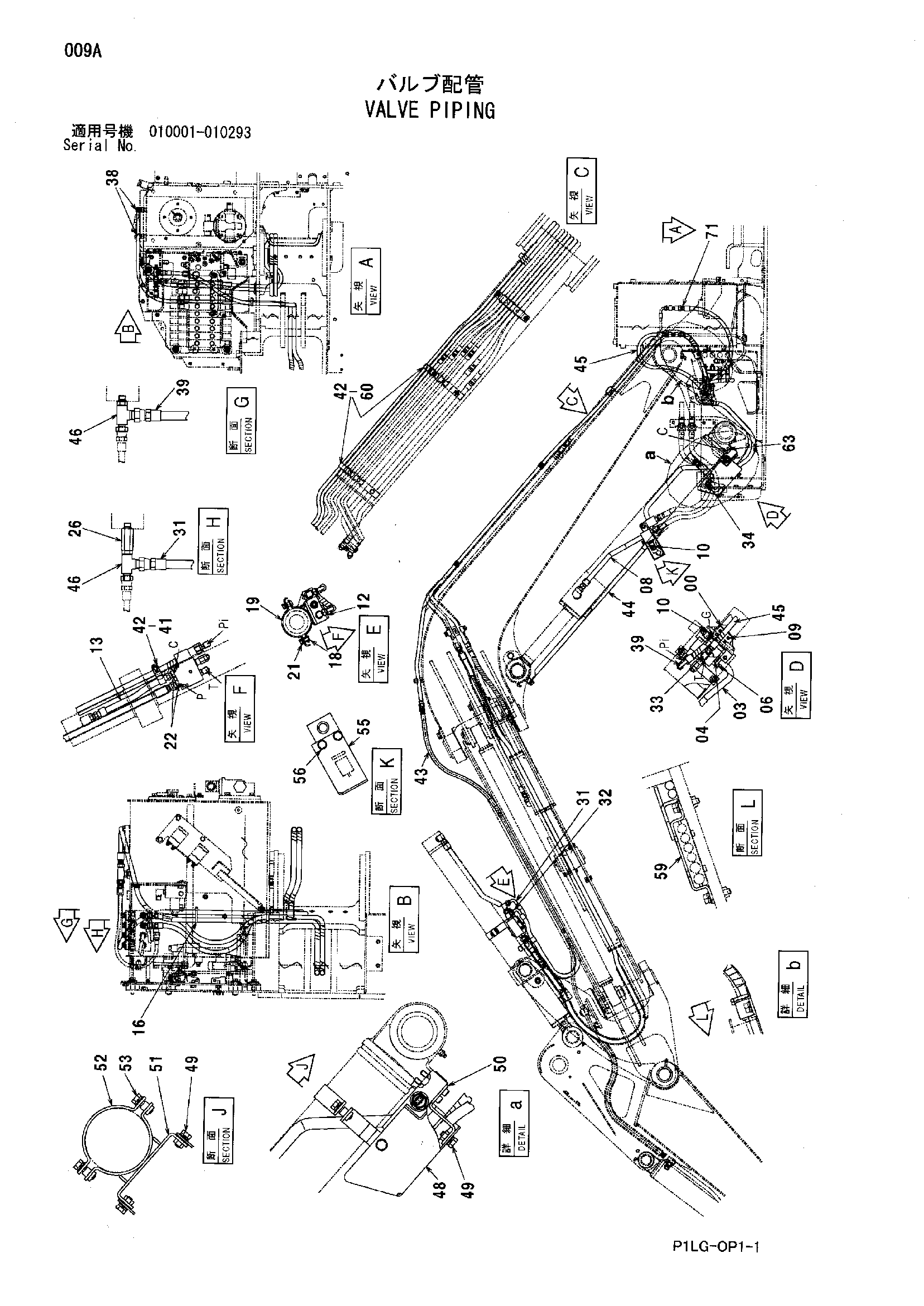

Заводская схема «Клапан трубопроводы» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4484039	Удерживающий клапан	1
03	8090205	Трубка	1
04	A811025	Уплотнительное кольцо	1
06	M340832 замена: M340836	Болт с внутренним шестигранником	4
06	M340836	Болт с внутренним шестигранником	4
08	8091638	Трубка	1
09	M340856	Болт с внутренним шестигранником	4
10	4436271	Датчик давления	2
10A	4365826	Уплотнительное кольцо	1
12	M340856	Болт с внутренним шестигранником	3
13	8078712	Трубка	1
16	4055312	Ленточный зажим	10
18	8079358	Хомут	1
19	4431226	Хомут	1
21	J021030	Болт с шайбой	2
21	J271030 замена: J901030	Болт с шайбой	2
22	4042032	Адаптер	2
22A	4506418	Уплотнительное кольцо	1
26	4202565	Адаптер	1
26A	957366	Уплотнительное кольцо	1
31	4482799	Шланг	1
32	4482798	Шланг	1
33	4037761	Угловой штуцер	1
33A	4509180	Уплотнительное кольцо	1
34	4133249	Угловой штуцер	1
34A	957366	Уплотнительное кольцо	1
38	4368224	Тройник	2
38A	4509180	Уплотнительное кольцо	1
39	4482797	Шланг	1
41	J021020	Болт с шайбой	1
41	J271020 замена: J901020	Болт с шайбой	1
42	4190282	Зажим	4
43	4327293	Защитный кожух	10
44	3090994	Крышка	1
45	4615782	Шланг	1
46	4438875	Тройник	2
46A	4509180	Уплотнительное кольцо	1
48	8091614	Крышка	1
49	J051025	Болт с шайбой	4
49	J271025 замена: J901025	Болт с шайбой	4
50	8091615	Кронштейн	1
51	8091613	Хомут	1
52	4600427	Хомут	1
53	J021035	Болт с шайбой	2
53	J271035 замена: J901035	Болт с шайбой	2
55	4600426	Крышка	1
56	J780816	Болт с внутренним шестигранником	2
59	8092431	Хомут	1
63	4506420	Уплотнительное кольцо	1
71	4614405	Шланг	1
82	J260835	Болт с шайбой	2
82A	J900835	Болт	1
82B	A590108	Плоская шайба	1
