Коленчатый вал и поршень — HITACHI ZX52U-3F

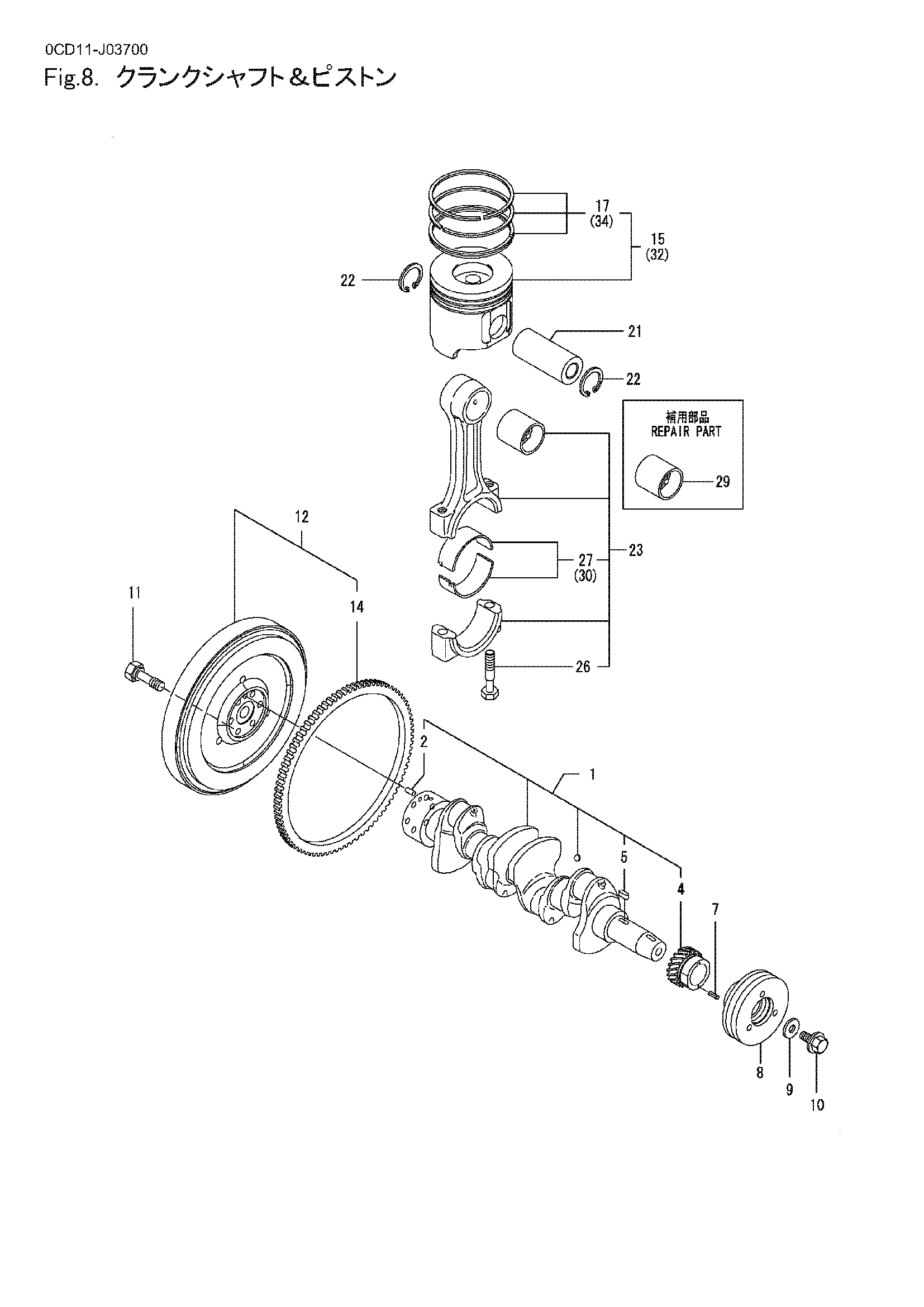

Заводская схема «Коленчатый вал и поршень» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 129601-21002 | Коленчатый вал в сборе | 1 |
| 2 | 129100-01580 | Параллел палец, M8X16 | 1 |
| 4 | 119802-21202 | Шестерня, коленчатый вал | 1 |
| 5 | 22512-070140 | Шпонка, 7X14 | 1 |
| 7 | 22351-030010 | Пружина палец 3X10 | 1 |
| 8 | 119802-21660 | В-пуллей, коленчатый вал | 1 |
| 9 | 129795-21661 | Шайба | 1 |
| 10 | 121850-21680 | Болт, в-пуллей | 1 |
| 11 | 121111-21501 | Болт, маховик | 6 |
| 12 | 129489-21590 | Маховик в сборе | 1 |
| 14 | 119865-21600 | Шестерня, кольцо | 1 |
| 15 | 129005-22080 | Поршень W/кольцо | 4 |
| 17 | 129005-22500 | Кольцо комплект, поршень | 4 |
| 21 | 129202-22300 | Палец, поршень | 4 |
| 22 | 22252-000260 | CIRCLIP 26 | 8 |
| 23 | 729402-23100 | Шток в сборе, коннектинг | 4 |
| 26 | 121550-23200 | Болт, коннектинг шток | 8 |
| 27 | 129150-23601 | Металлический, кранкпин | 4 |
| 29 | 129100-23910 | Металлический, поршень палец | 4 |
| 30 | 129150-23611 | Метал.пин US=0.25 | 4 |
| 32 | 129005-22900 | Поршень W/кольцо .25OS | 4 |
| 34 | 129005-22950 | Кольцо комплект, поршень .25 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
