Каталог запчастей HITACHI
Кондиционер (2-1) — HITACHI ZX52U-3F

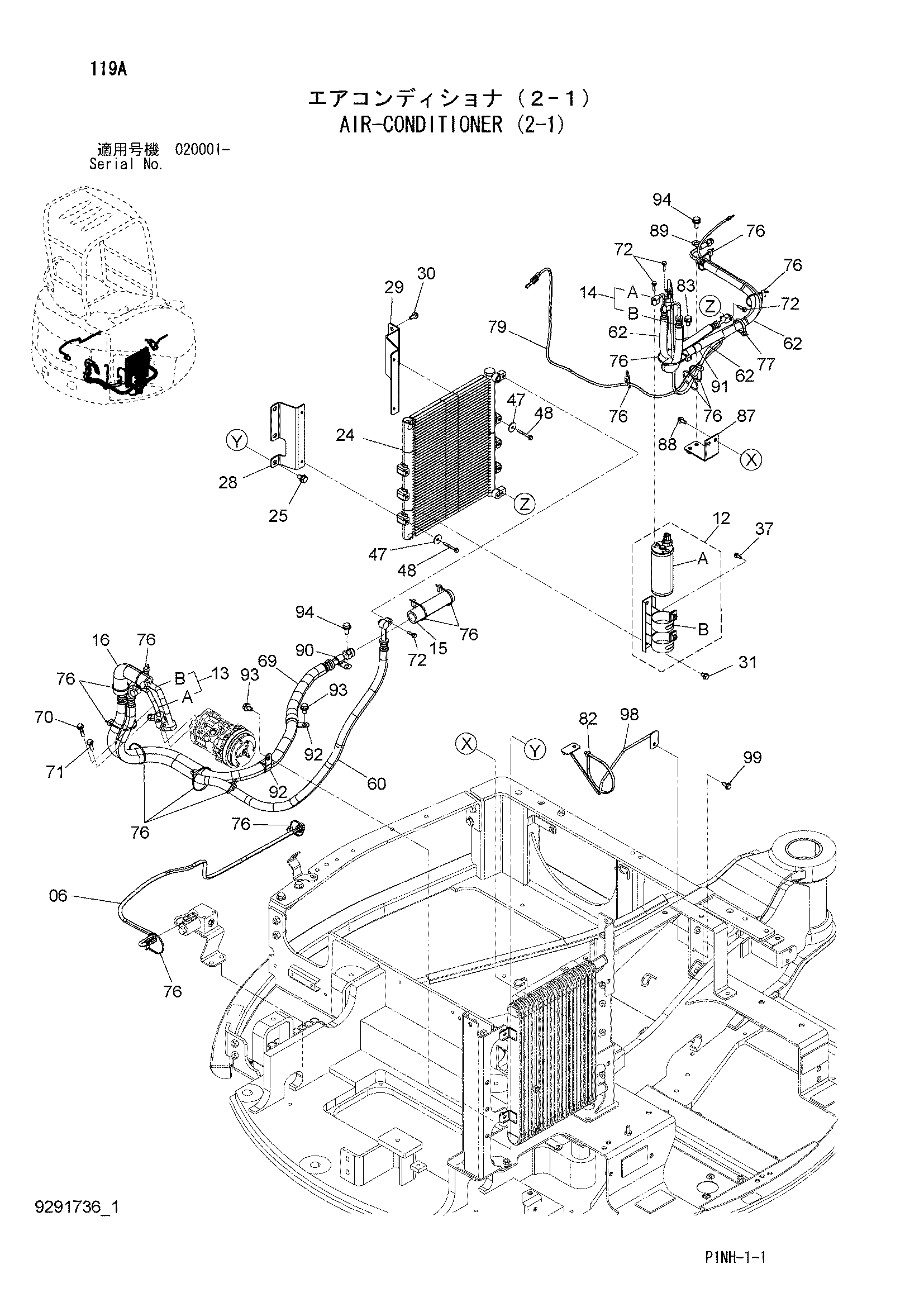

Заводская схема «Кондиционер (2-1)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4680726 | Жгут проводов | 1 |
| 12 | 9252082 | Кондиционер | 1 |
| 12A | 4615806 | Осушитель | 1 |
| 12B | 4615807 | Кронштейн | 1 |
| 13 | 9252083 | Кондиционер | 1 |
| 13A | 4619715 | Шланг радиатора | 1 |
| 13B | 4619717 | Шланг радиатора | 1 |
| 14 | 9291737 | Кондиционер | 1 |
| 14A | 4685389 | Шланг радиатора | 1 |
| 14B | 4685390 | Шланг радиатора | 1 |
| 15 | 4430923 | Трубка | 1 |
| 16 | 4604536 | Трубка | 1 |
| 24 | 4615805 | Конденсатор | 1 |
| 25 | J271020 | Болт с шайбой | 3 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 8117219 | Правый кронштейн | 1 |
| 29 | 8117218 | Левый кронштейн | 1 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 37 | J260616 | Болт с шайбой | 2 |
| 37A | J900616 | Болт | 1 |
| 37B | A590106 | Плоская шайба | 1 |
| 47 | 4340301 | Шайба | 4 |
| 48 | J260650 | Болт с шайбой | 4 |
| 48A | J900650 | Болт | 1 |
| 48B | A590106 | Плоская шайба | 1 |
| 60 | 4619718 | Трубка корругатед | 1 |
| 62 | 4327293 | Защитный кожух | 3 |
| 69 | 4619719 | Трубка корругатед | 1 |
| 70 | J260840 | Болт с шайбой | 1 |
| 70A | J900840 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J260830 | Болт с шайбой | 1 |
| 71A | J900830 | Болт | 1 |
| 71B | A590108 | Плоская шайба | 1 |
| 72 | J260625 | Болт с шайбой | 4 |
| 72A | J900625 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 76 | 4055312 | Ленточный зажим | 16 |
| 77 | 4323613 | Ленточный зажим | 1 |
| 79 | 4616939 | Жгут проводов | 1 |
| 82 | 4323613 | Ленточный зажим | 1 |
| 83 | J271020 | Болт с шайбой | 1 |
| 83A | J901020 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 87 | 9769528 | Кронштейн | 1 |
| 88 | J260820 | Болт с шайбой | 2 |
| 88A | J900820 | Болт | 1 |
| 88B | A590108 | Плоская шайба | 1 |
| 89 | 4190271 | Зажим | 1 |
| 90 | 4190253 | Зажим | 1 |
| 91 | 4190274 | Зажим | 1 |
| 92 | 4192035 | Зажим | 2 |
| 93 | J271020 | Болт с шайбой | 2 |
| 93A | J901020 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | J271025 | Болт с шайбой | 2 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 98 | 8113346 | Блаккет | 1 |
| 99 | J260820 | Болт с шайбой | 2 |
| 99A | J900820 | Болт | 1 |
| 99B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
