Основные гидролинии (1) — HITACHI ZX52U-3F

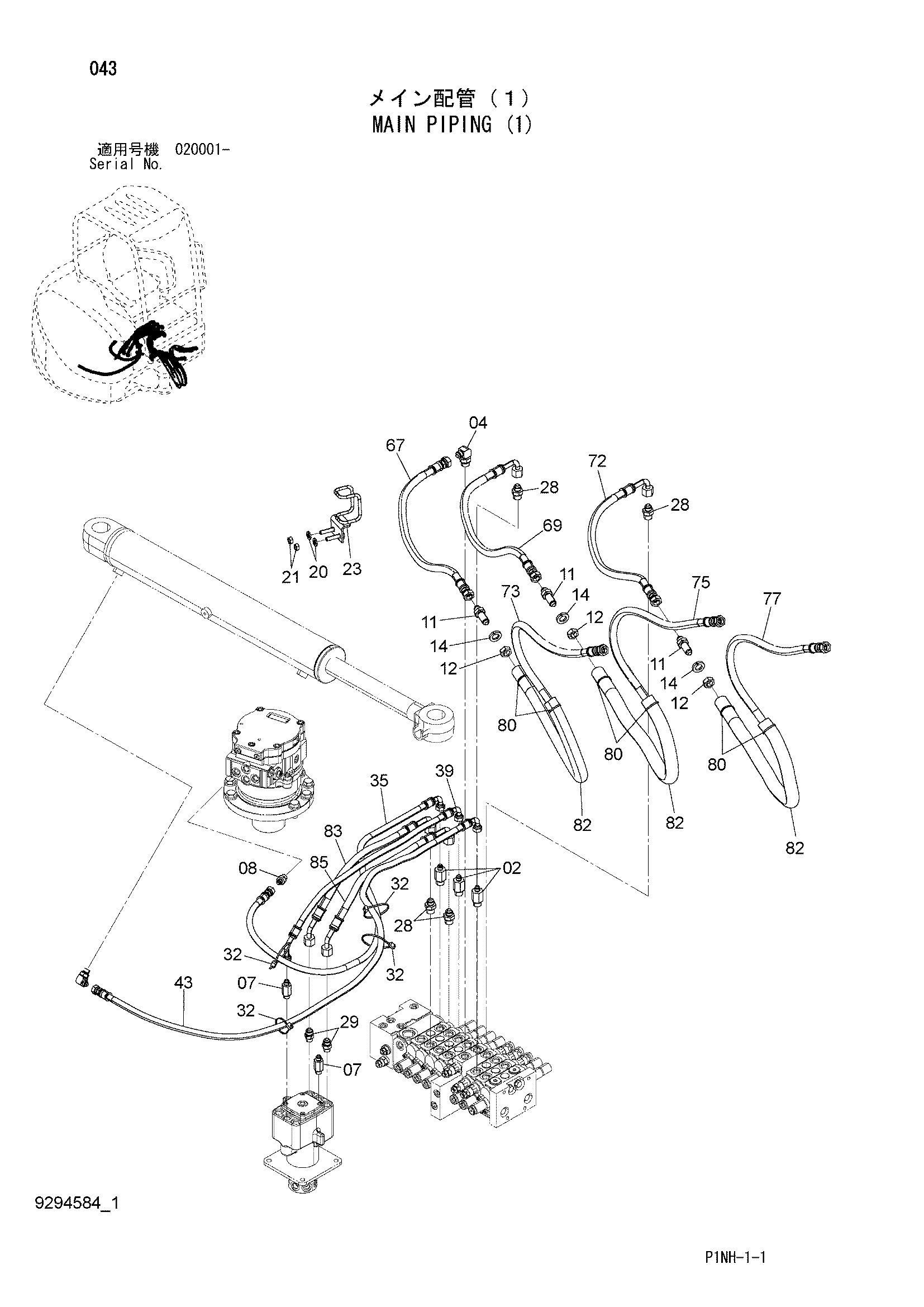

Заводская схема «Основные гидролинии (1)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4276967 | Адаптер | 3 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4276965 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4656270 | Адаптер | 3 |
| 12 | 4465189 | Гайка | 3 |
| 14 | J257220 | Пружинная шайба | 3 |
| 20 | J222010 | Шайба | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | 9768975 | Направляющая шланг | 1 |
| 28 | 4638063 | Адаптер | 4 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4638076 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 35 | 4628350 | Шланг | 1 |
| 39 | 4628354 | Шланг | 1 |
| 43 | 4628367 | Шланг | 1 |
| 67 | 4692300 | Шланг | 1 |
| 69 | 4692302 | Шланг | 1 |
| 72 | 4692305 | Шланг | 1 |
| 73 | 4692306 | Шланг | 1 |
| 75 | 4692308 | Шланг | 1 |
| 77 | 4692310 | Шланг | 1 |
| 80 | 4326365 | Ленточный зажим | 6 |
| 82 | 4489564 | Защита шланга | 3 |
| 83 | 4702256 | Шланг | 1 |
| 85 | 4702258 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
