Пилотные гидролинии (2-1) — HITACHI ZX52U-3F

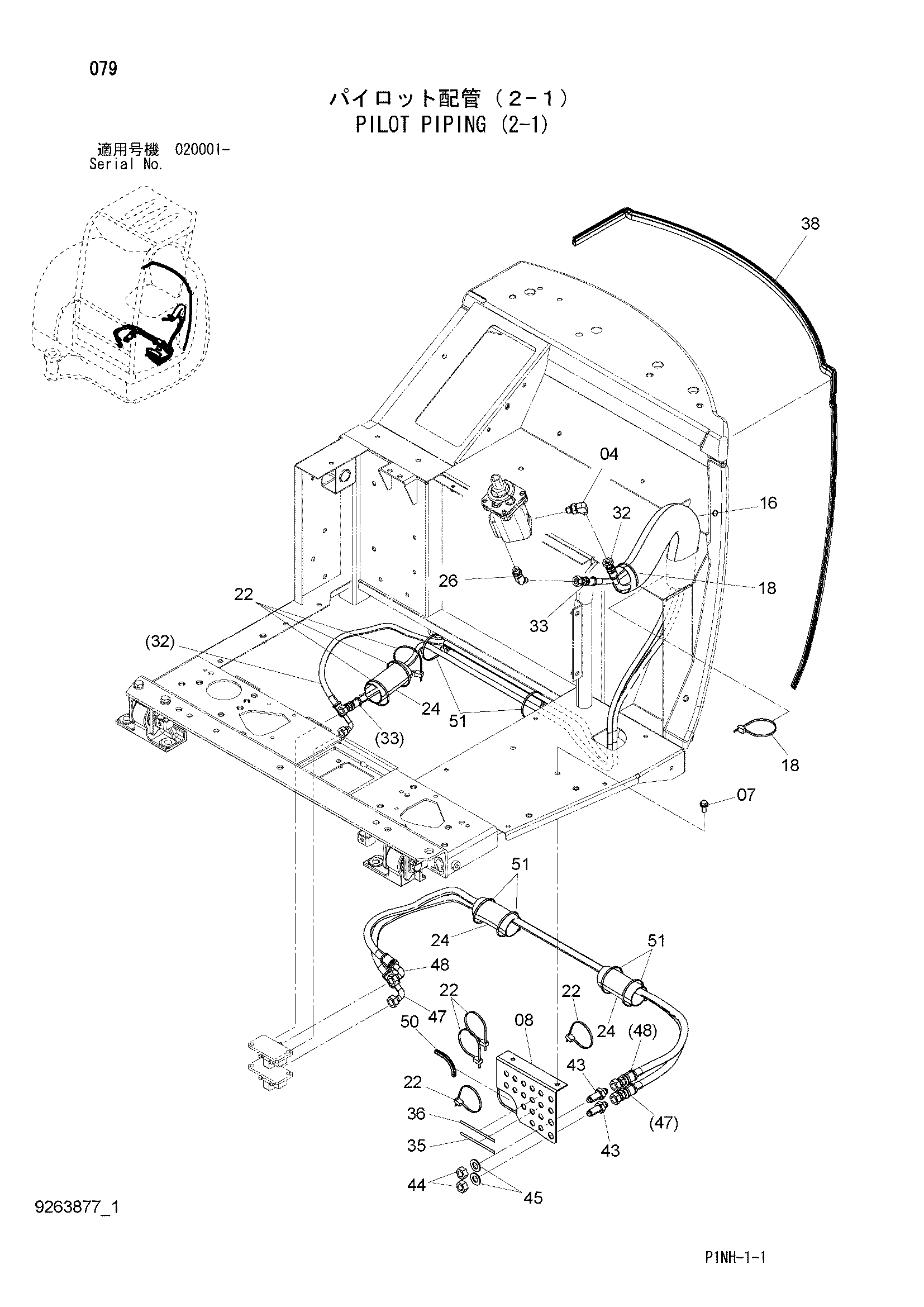

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4652861 | Фильтр | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 8105009 | Кронштейн | 1 |
| 16 | 4475439 | Защитный кожух | 1 |
| 18 | 4055312 | Ленточный зажим | 2 |
| 22 | 4055312 | Ленточный зажим | 7 |
| 24 | 4484505 | Сиденье резиновый | 3 |
| 26 | 4636326 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4655451 | Шланг | 1 |
| 33 | 4655452 | Шланг | 1 |
| 35 | 4654319 | Информационная табличка | 1 |
| 36 | 4654194 | Информационная табличка | 1 |
| 38 | 4624888 | Резиновое уплотнение | 1 |
| 43 | 4656269 | Адаптер | 2 |
| 44 | 4202531 | Гайка | 2 |
| 45 | A590114 | Плоская шайба | 2 |
| 47 | 4658794 | Шланг | 1 |
| 48 | 4658795 | Шланг | 1 |
| 50 | 4480638 | Резиновая прокладка | 1 |
| 51 | 4323613 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
