Навесное оборудование педаль (2)(правый боковой вертикал тип) — HITACHI ZX52U-3F

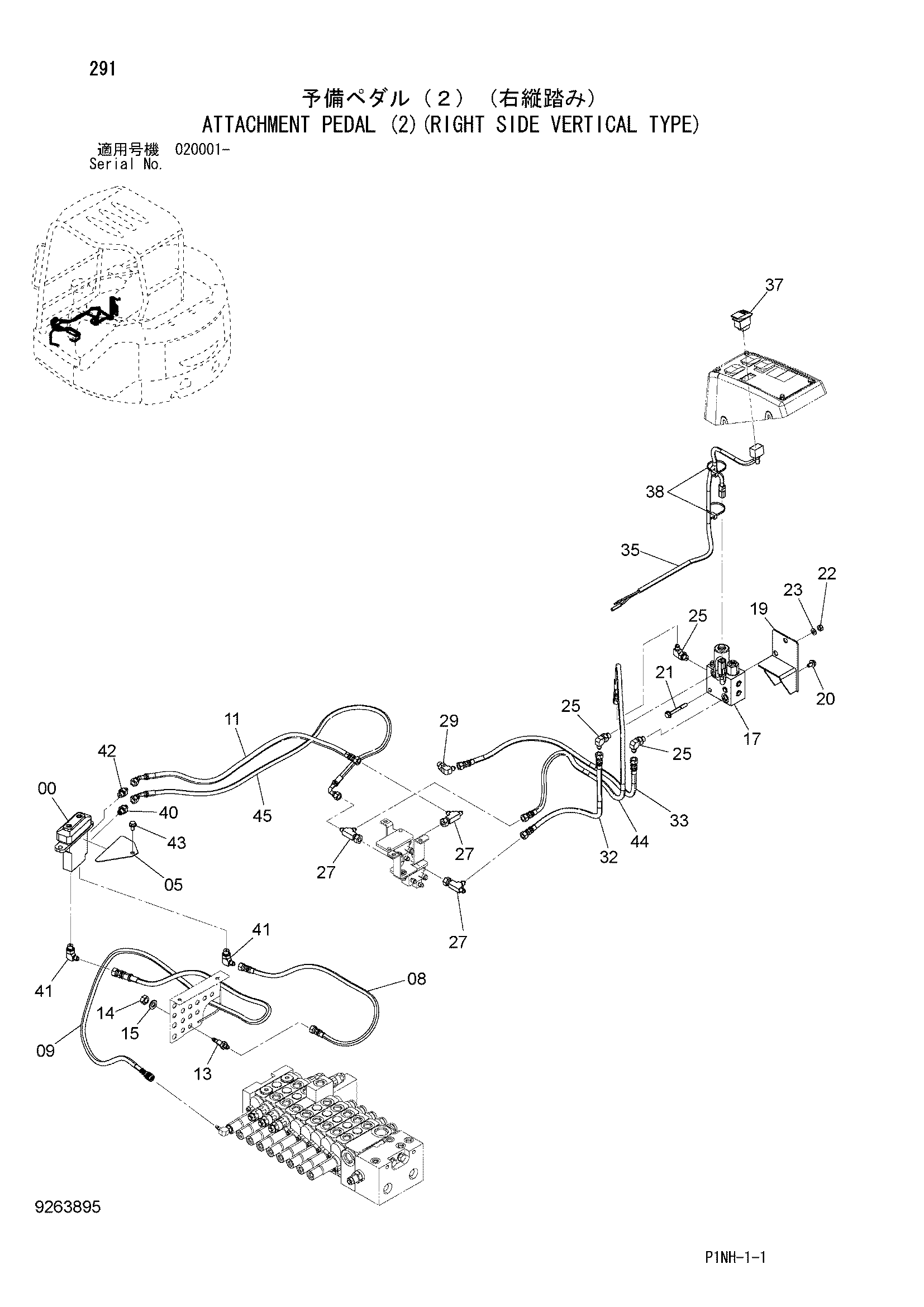

Заводская схема «Навесное оборудование педаль (2)(правый боковой вертикал тип)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 05 | 4609338 | Пластина | 1 |
| 08 | 4655483 | Пластиковый шланг | 1 |
| 09 | 4655484 | Шланг | 1 |
| 11 | 4655482 | Пластиковый шланг | 1 |
| 13 | 4653496 | Адаптер | 1 |
| 14 | J950012 | Гайка | 1 |
| 15 | A590112 | Плоская шайба | 1 |
| 17 | 4616572 | Клапан редукинг | 1 |
| 19 | 8098054 | Кронштейн | 1 |
| 20 | J260816 | Болт с шайбой | 1 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J260865 | Болт с шайбой | 2 |
| 21A | J900865 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | M500807 | Гайка | 2 |
| 23 | A590108 | Плоская шайба | 2 |
| 25 | A852322 | Угловой штуцер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4252786 | Тройник | 3 |
| 29 | A852322 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4655499 | Пластиковый шланг | 1 |
| 33 | 4655503 | Пластиковый шланг | 1 |
| 35 | 4623666 | Жгут проводов | 1 |
| 37 | 4629881 | Выключатель | 1 |
| 38 | 4055312 | Ленточный зажим | 2 |
| 40 | 4652862 | Фильтр | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852322 | Угловой штуцер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852122 | Адаптер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | J260816 | Болт с шайбой | 1 |
| 43A | J900816 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 4655498 | Пластиковый шланг | 1 |
| 45 | 4662124 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
