Консоль (левый) — HITACHI ZX52U-3F

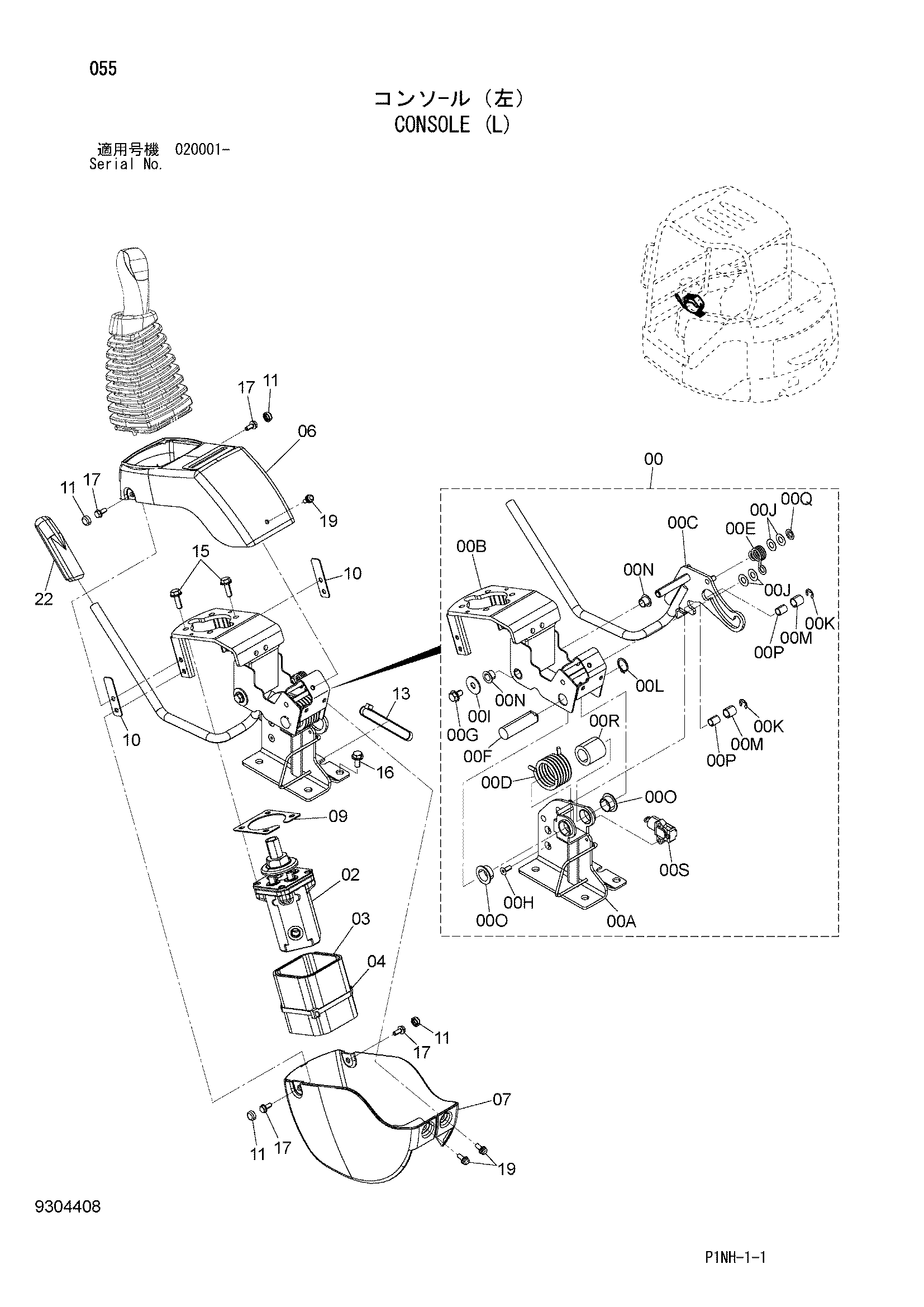

Заводская схема «Консоль (левый)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607417 | Рама | 1 |
| 00A | 4675202 | Рама | 1 |
| 00B | 4629332 | Рама | 1 |
| 00C | 4629333 | Рычаг | 1 |
| 00D | 4629334 | Пружина | 1 |
| 00E | 4629335 | Пружина | 1 |
| 00F | 4629336 | Вал | 1 |
| 00G | 4372337 | Болт | 1 |
| 00H | 4659324 | Болт | 2 |
| 00I | 4435368 | Шайба | 1 |
| 00J | 4633958 | Шайба | 4 |
| 00K | 4435378 | Стопорное кольцо | 2 |
| 00L | 4629337 | Стопорное кольцо | 1 |
| 00M | 4435377 | Втулка | 2 |
| 00N | 4479635 | Втулка пальца | 2 |
| 00O | 4482926 | Втулка | 2 |
| 00P | 4631470 | Втулка оиллесс | 2 |
| 00Q | 4629338 | Гайка | 1 |
| 00R | 4631469 | Втулка | 1 |
| 00S | 4630744 | Выключатель | 1 |
| 02 | 4681778 | Пилотный клапан | 1 |
| 03 | 4629329 | Стекловата | 1 |
| 04 | 4323613 | Ленточный зажим | 1 |
| 06 | 4690394 | Крышка | 1 |
| 07 | 4690395 | Крышка | 1 |
| 09 | 4627373 | Уплотнение | 1 |
| 10 | 4627374 | Уплотнение | 2 |
| 11 | 4624545 | Колпачок | 4 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 15 | J260825 | Болт с шайбой | 4 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J260820 | Болт с шайбой | 4 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260616 | Болт с шайбой | 4 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | J680616 | Винт с шайбой | 3 |
| 22 | 4377660 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
