Основной рама — HITACHI ZX52U-3F

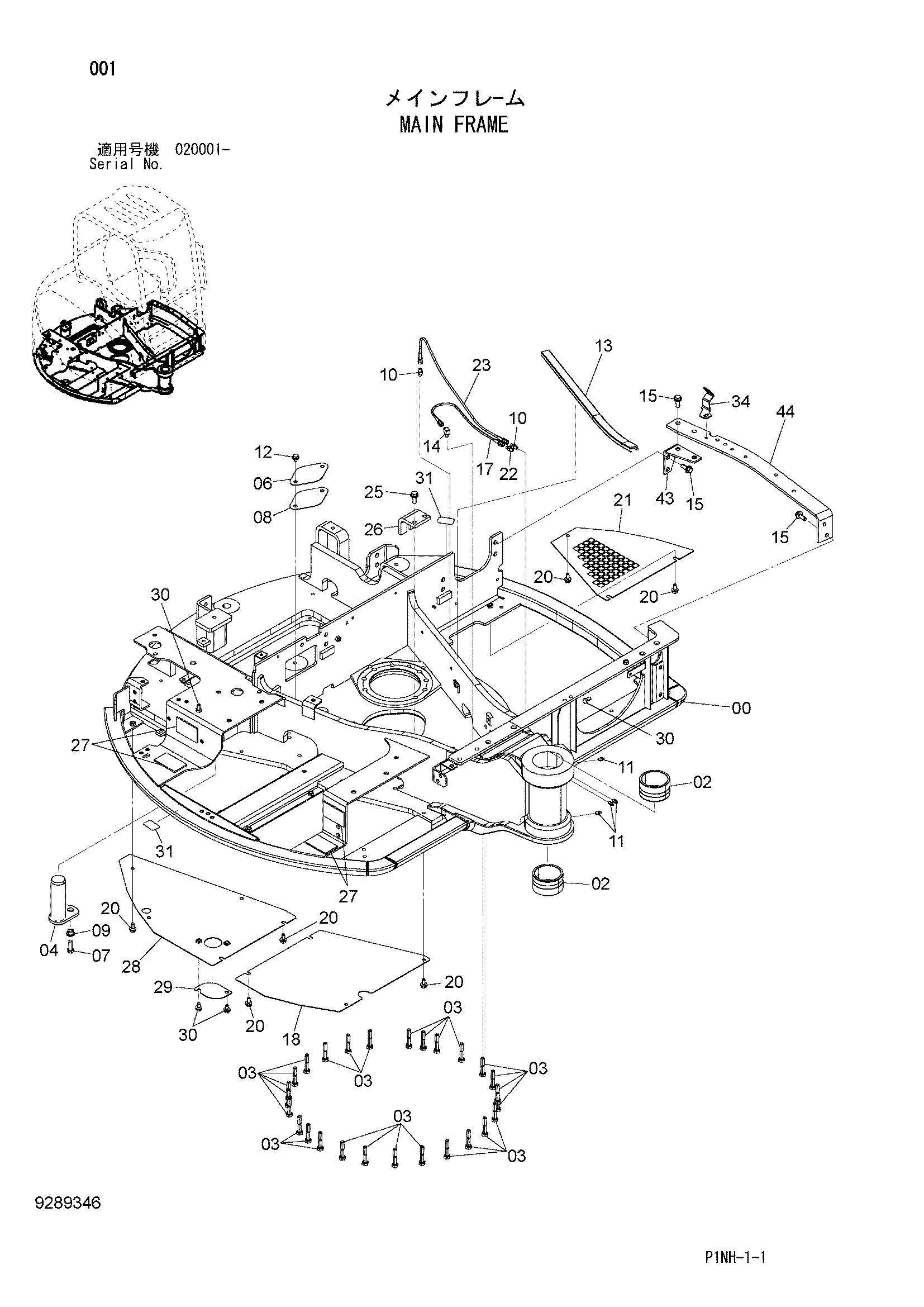

Заводская схема «Основной рама» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011887 | Рама основной | 1 |
| 02 | 4405597 | Втулка | 2 |
| 03 | J921265 | Болт | 27 |
| 04 | 9762209 | Палец | 1 |
| 06 | 4604209 | Крышка | 1 |
| 07 | J901235 | Болт | 1 |
| 08 | 4161735 | Манжета | 1 |
| 09 | 4339354 | Втулка | 1 |
| 10 | 4331915 | Адаптер | 2 |
| 11 | J75481 | Пресс-маслёнка | 4 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4617302 | Резиновая втулка | 1 |
| 14 | 4331916 | Угловой штуцер | 1 |
| 15 | J271235 | Болт с шайбой | 6 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4435716 | Пластиковый шланг | 1 |
| 18 | 3101701 | Крышка | 1 |
| 20 | J271025 | Болт с шайбой | 12 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4616984 | Крышка | 1 |
| 22 | 4331915 | Адаптер | 1 |
| 23 | 4467389 | Пластиковый шланг | 1 |
| 25 | J271235 | Болт с шайбой | 2 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4626250 | Ограничитель | 1 |
| 27 | 4617409 | Резиновая подушка | 4 |
| 28 | 8101734 | Крышка | 1 |
| 29 | 4640766 | Крышка | 1 |
| 30 | J271020 | Болт с шайбой | 2 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4666357 | Уплотнение | 2 |
| 34 | 4667854 | Кронштейн | 1 |
| 43 | 9762109 | Кронштейн | 1 |
| 44 | 3110633 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
