Электрооборудование (1-2)<3F> — HITACHI ZX52U-3F

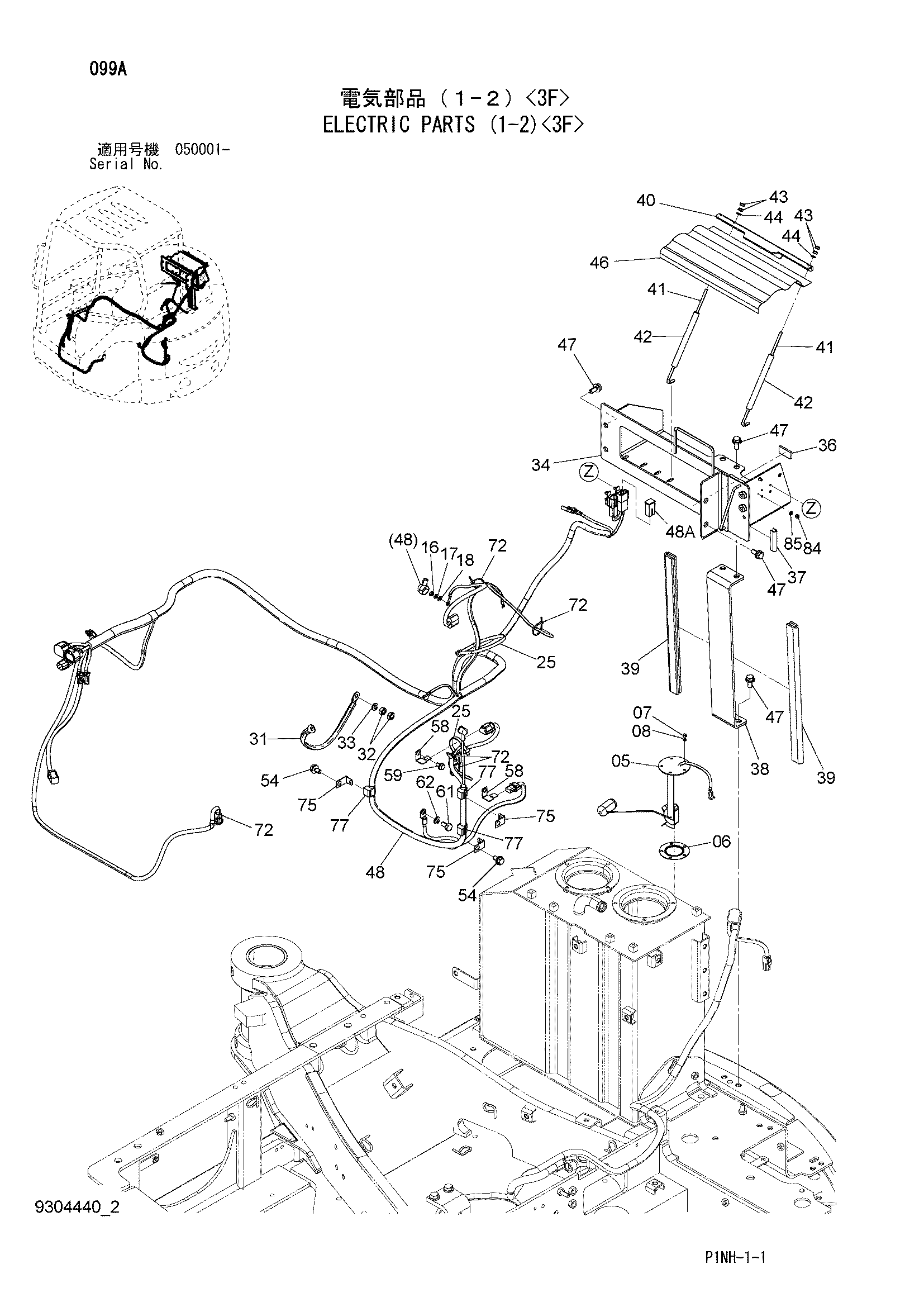

Заводская схема «Электрооборудование (1-2)<3F>» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4642425 | Поплавок | 1 |
| 06 | 4376524 | Манжета | 1 |
| 07 | M500504 | Гайка | 5 |
| 08 | A590905 | Пружинная шайба | 5 |
| 16 | M500605 | Гайка | 1 |
| 17 | A590906 | Пружинная шайба | 1 |
| 18 | A590106 | Плоская шайба | 1 |
| 25 | 4323613 | Ленточный зажим | 2 |
| 31 | 4666690 | Жгут проводов | 1 |
| 32 | J950010 | Гайка | 2 |
| 33 | A590910 | Пружинная шайба | 1 |
| 34 | 7055500 | Кронштейн | 1 |
| 36 | 4418114 | Резиновая прокладка | 1 |
| 37 | 4288797 | Амортизатор | 1 |
| 38 | 8095065 | Кронштейн | 1 |
| 39 | 4617494 | Резиновая прокладка | 2 |
| 40 | 4279716 | Кронштейн | 1 |
| 41 | 4623695 | Болт | 2 |
| 42 | 4289704 | Трубка | 2 |
| 43 | M500605 | Гайка | 4 |
| 44 | A590106 | Плоская шайба | 2 |
| 46 | 4411944 | Крышка | 1 |
| 47 | J271025 | Болт с шайбой | 8 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 2057961 | Жгут проводов | 1 |
| 48A | 4414201 | Фусибле-линк | 1 |
| 54 | J271020 | Болт с шайбой | 2 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 58 | 4381930 | Кронштейн | 2 |
| 59 | J260816 | Болт с шайбой | 1 |
| 59A | J900816 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 61 | J901020 | Болт | 1 |
| 62 | A590910 | Пружинная шайба | 1 |
| 72 | 4326365 | Ленточный зажим | 4 |
| 75 | 4687871 | Кронштейн | 3 |
| 77 | 4686458 | Хомут | 3 |
| 84 | 4699622 | Гайка колпачок | 2 |
| 85 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
