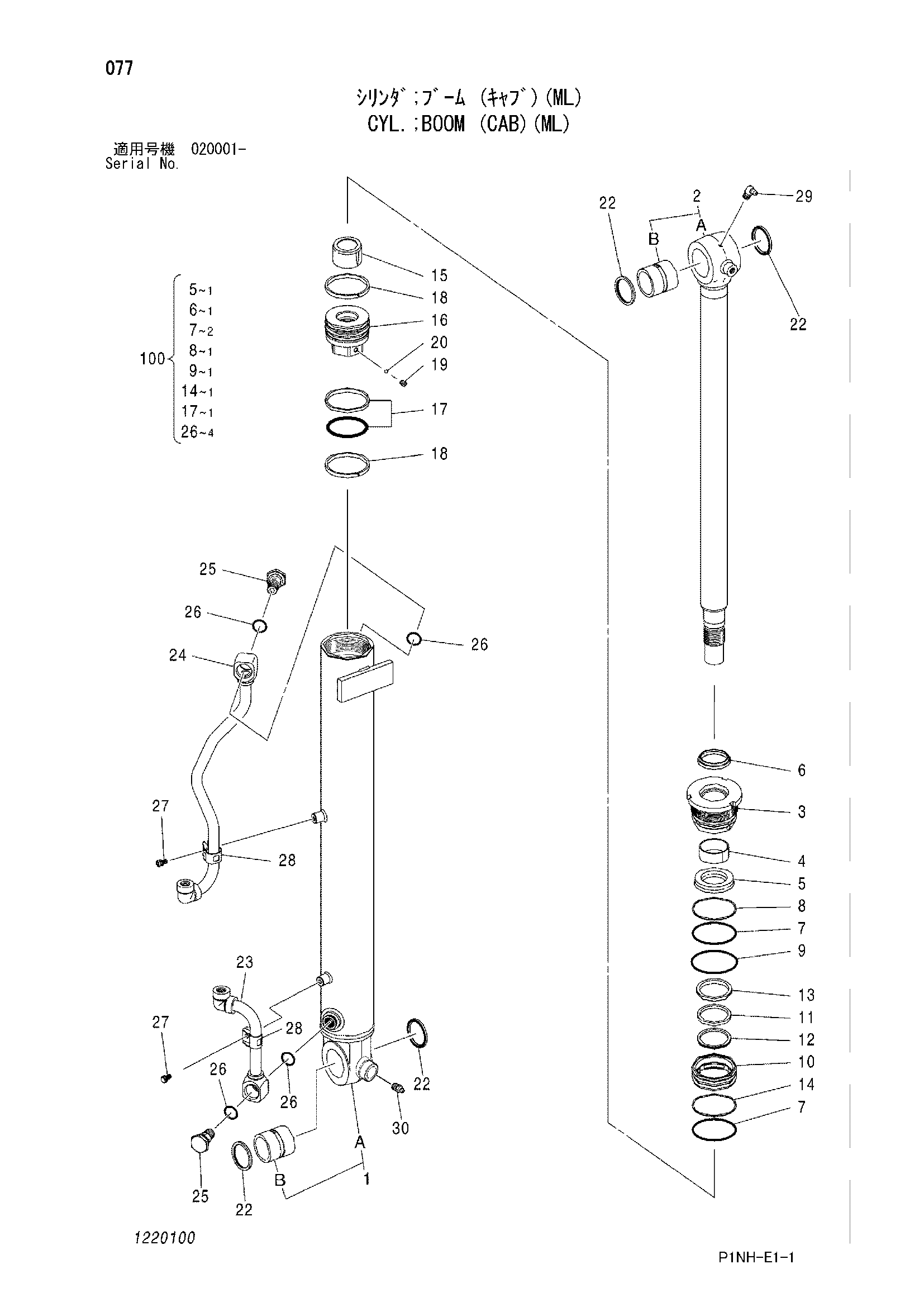

Гидроцилиндр стрелы (кабина)(ML) — HITACHI ZX52U-3F
Заводская схема «Гидроцилиндр стрелы (кабина)(ML)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4655766 | Гидроцилиндр стрелы (кабина) | 1 | |
| 1 | 1220001 | Труба гидроцилиндра | 1 |
| 1B | 4353819 | Втулка | 1 |
| 2 | 0951601 | Шток поршня в сборе | 1 |
| 2B | 4353819 | Втулка | 1 |
| 3 | 0894303 | Головка гидроцилиндра | 1 |
| 4 | 0894204 | Втулка | 1 |
| 5 | 4070039 | У-ринг | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811090 | Уплотнительное кольцо | 2 |
| 8 | 0826909 | Опорное кольцо | 1 |
| 9 | A810095 | Уплотнительное кольцо | 1 |
| 10 | 0894304 | Держатель | 1 |
| 11 | 0894305 | Уплотнение амортизатор | 1 |
| 12 | 0894306 | Проставка | 1 |
| 13 | 0894307 | Втулка | 1 |
| 14 | 0310606 | Опорное кольцо | 1 |
| 15 | 0894308 | Амортизирующий подшипник | 1 |
| 16 | 0894309 | Поршень | 1 |
| 17 | 0310608 | Уплотнительное кольцо | 1 |
| 18 | 0667108 | Направляющее кольцо | 2 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Шарик | 1 |
| 22 | 0950803 | Пылезащитное уплотнение | 4 |
| 23 | 4656689 | Трубка | 1 |
| 24 | 4656690 | Трубка | 1 |
| 25 | 4480022 | Пробка | 2 |
| 26 | 4509182 | Уплотнительное кольцо | 4 |
| 27 | 0826816 | Болт | 2 |
| 28 | 4694711 | Держатель | 2 |
| 29 | J75481 | Пресс-маслёнка | 1 |
| 30 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4634038 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
