Ауто-идол (1) — HITACHI ZX52U-3F

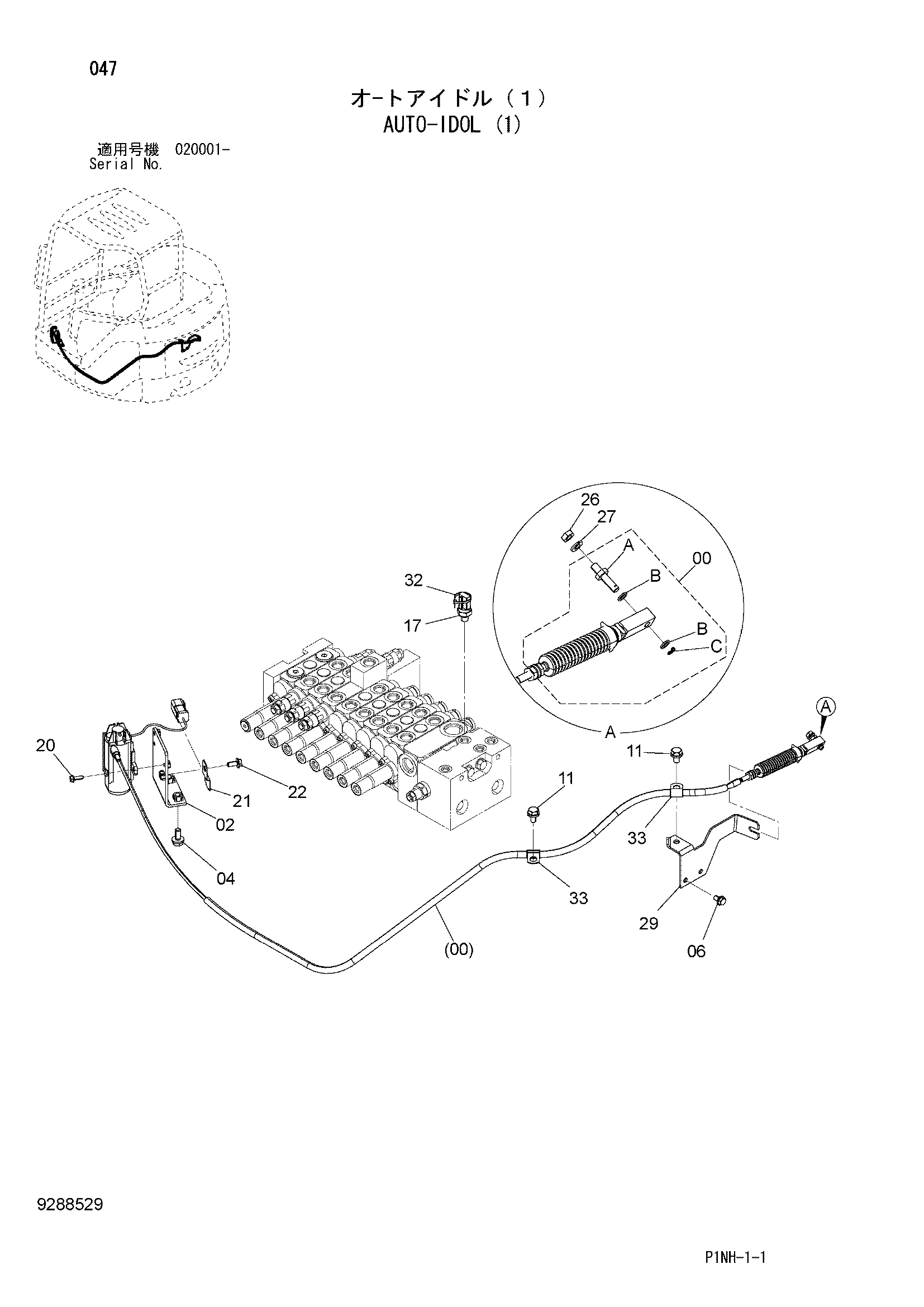

Заводская схема «Ауто-идол (1)» для HITACHI ZX52U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4616264 | Актуатор | 1 |
| 00A | 4627436 | Палец | 1 |
| 00B | 4627437 | Шайба | 2 |
| 00C | 4603971 | Палец солит | 1 |
| 02 | 8091310 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 17 | 4436535 | Датчик давления | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | J260620 | Болт с шайбой | 3 |
| 20A | J900620 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | 4610592 | Кронштейн | 1 |
| 22 | J260820 | Болт с шайбой | 1 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 26 | 4627543 | Гайка | 1 |
| 27 | A590908 | Пружинная шайба | 1 |
| 29 | 8108893 | Кронштейн | 1 |
| 32 | 4326365 | Ленточный зажим | 1 |
| 33 | 4190261 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
