Кондиционер (1-3) — HITACHI ZX52U-3

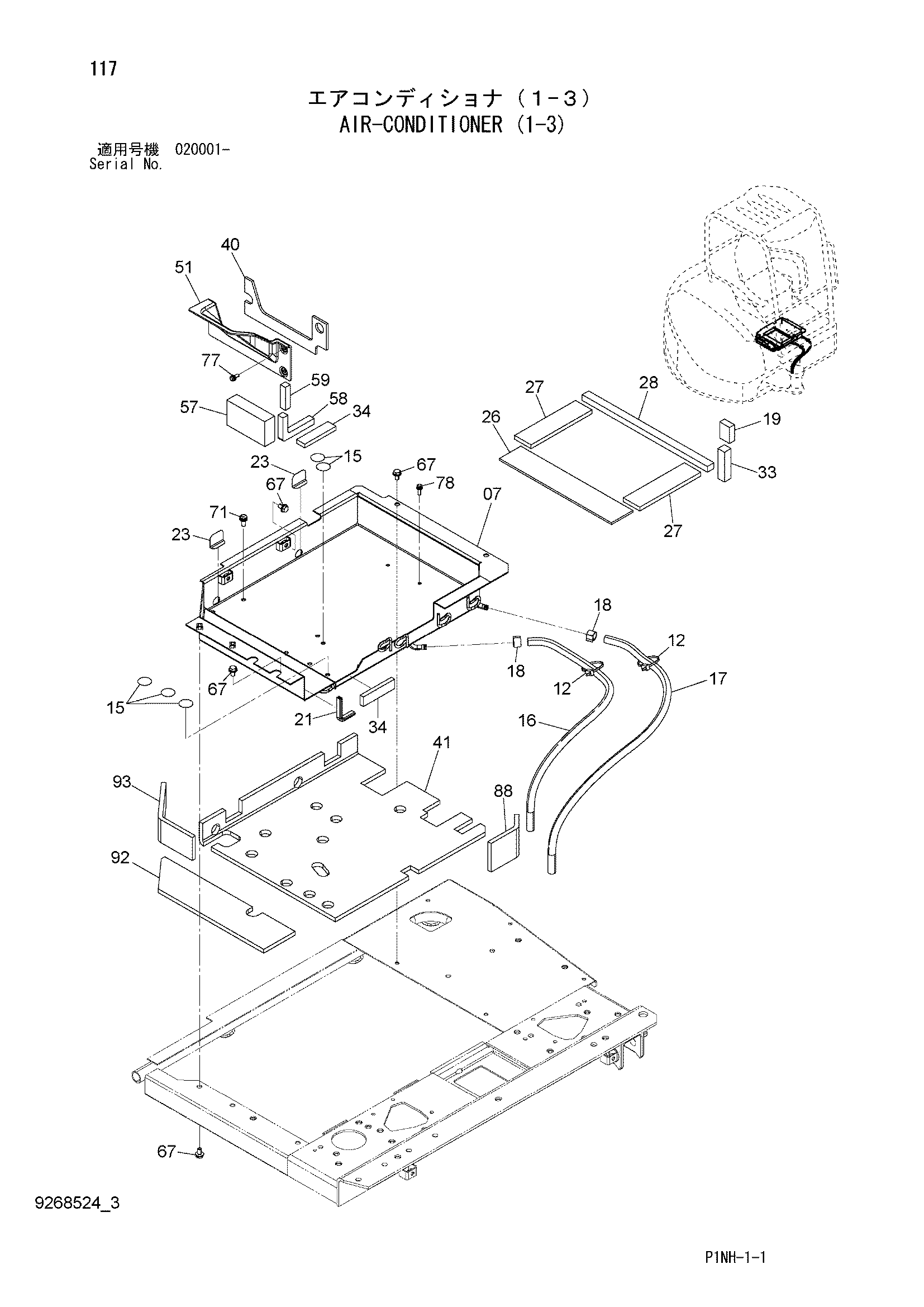

Заводская схема «Кондиционер (1-3)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 7052649 | Крышка | 1 |
| 12 | 4055312 | Ленточный зажим | 2 |
| 15 | 4638302 | Информационная табличка | 5 |
| 16 | 4639180 | Водяной шланг | 1 |
| 17 | 4639181 | Водяной шланг | 1 |
| 18 | 4349459 | Хомут шланга | 2 |
| 19 | 4638598 | Резиновая прокладка | 1 |
| 21 | 4667841 | Амортизатор | 1 |
| 23 | 4688134 | Информационная табличка | 2 |
| 26 | 4638297 | Резиновая прокладка | 1 |
| 27 | 4638298 | Резиновая прокладка | 2 |
| 28 | 4638299 | Резиновая прокладка | 1 |
| 33 | 4638300 | Резиновая прокладка | 1 |
| 34 | 4638301 | Резиновая прокладка | 2 |
| 40 | 4629327 | Резиновая прокладка | 1 |
| 41 | 3108174 | Стекловата | 1 |
| 51 | 4619150 | Воздуховод | 1 |
| 57 | 4627384 | Резиновая прокладка | 1 |
| 58 | 4627385 | Резиновая прокладка | 1 |
| 59 | 4627386 | Резиновая прокладка | 1 |
| 67 | J260816 | Болт с шайбой | 8 |
| 67A | J900816 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 71 | J460820 | Винт с шайбой | 2 |
| 77 | J680616 | Винт с шайбой | 3 |
| 78 | J460620 | Винт с шайбой | 2 |
| 88 | 4629763 | Стекловата | 1 |
| 92 | 4629767 | Стекловата | 1 |
| 93 | 4629768 | Стекловата | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
